Патент на изобретение №2287255

(54) СЕГМЕНТ КОСИЛОЧНОГО НОЖА

(57) Реферат:

Изобретение относится к сельскохозяйственному машиностроению и может быть использовано в режущих аппаратах косилок и комбайнов. Сегмент выполнен в виде двух симметричных трапециевидных частей с режущими кромками, заточка которых выполнена в виде следующих друг за другом сегментных расточек вдоль всего лезвия режущих кромок под острым углом к плоскости сегмента. Диаметр расточки выбран таким, что число расточек на всей длине лезвия каждой режущей кромки является целым числом. На стыке двух симметричных трапециевидных частей сегмента выполнена плавно сопрягающаяся с обоими лезвиями выточка, например, в виде круглого отверстия. Такое выполнение сегмента дает возможность снизить потери срезаемой массы за счет уменьшения поперечных отгибов стеблей и качественного среза. 1 з.п. ф-лы, 3 ил.

Изобретение относится к сельскохозяйственному машиностроению и может быть использовано при создании ножей косилок.

Известен сегмент косилочного ножа, описанный в книге В.М.Халанский и И.В.Горбачев “Сельскохозяйственные машины”, М.: Колос, 2004, стр.251.

Существенным недостатком такого сегмента является некачественный срез и потери несрезанной массы травы.

Задачей изобретения является устранение указанных недостатков за счет изменения конструкции сегмента.

Поставленная задача решается тем, что тело сегмента выполнено в виде двух симметричных трапециевидных частей с режущими кромками, заточка которых выполнена в виде следующих друг за другом сегментных расточек вдоль всего лезвия режущих кромок под острым углом к плоскости сегмента, причем диаметр расточки выбран таким, что число расточек на всей длине лезвия каждой режущей кромки было бы целым числом, причем угол наклона режущей кромки к вертикали определяется по соотношению =arc sin a/l, а длина сегмента m=4a+, где а – ширина рабочей кромки сегмента, l – длина лезвия сегмента, m – длина сегмента, – припуск на вершинную площадку: 8…12 мм, а на стыке двух симметричных трапециевидных частей сегмента выполнена плавно сопрягающаяся с обоими лезвиями выточка, например, в виде отверстия.

Новые существенные признаки:

1 – выполнение сегмента в виде двух симметричных трапециевидных частей с режущими кромками,

2 – заточка режущих кромок выполнена в виде следующих друг за другом сегментных расточек вдоль всего лезвия режущих кромок под острым углом к плоскости сегмента,

3 – диаметр расточки выбран таким, что число расточек на всей длине лезвия каждой режущей кромки было бы целым числом,

4 – угол наклона режущей кромки к вертикали определяется по соотношению

=arc (sin a/l), где a – ширина рабочей кромки сегмента,

l – длина лезвия сегмента,

5 – длина сегмента определяется из соотношения: m=4a+, где m – длина сегмента, – припуск на вершинную площадку: 8…12 мм, a – ширина рабочей кромки сегмента,

6 – на стыке двух симметричных трапециевидных частей сегмента выполнена плавно сопрягающаяся с обоими лезвиями выточка, например, в виде отверстия.

Перечисленные новые существенные признаки в совокупности с известными необходимы и достаточны для достижения технического результата во всех случаях, на которые распространяется испрашиваемый объем правовой защиты.

Технический результат достигается за счет того, что:

1 – выполнение сегмента в виде двух симметричных трапециевидных частей позволяет при работе такого сегмента уменьшить поперечные отгибы стеблей скашиваемой травы и тем самым уменьшить потери несрезанной массой,

2 – заточка режущих кромок выполнена в виде следующих друг за другом сегментных расточек вдоль всего лезвия режущих кромок под острым углом к плоскости сегмента, создает ровную поверхность лезвия и улучшает условия резания без разрывов и вырывов стеблей травы, как это имеет место у обычного сегмента,

3 – диаметр расточки выбран таким, что число расточек на всей длине лезвия каждой режущей кромки было бы целым числом, что дает равномерную обработку лезвия без нарушения его конфигурации,

4 – угол наклона режущей кромки к вертикали определяется по соотношению

=arc sin a/l,

где a – ширина рабочей кромки сегмента, l – длина лезвия сегмента,

для того чтобы взаимоувязать геометрические элементы сегмента между собой,

5 – длина сегмента определяется из соотношения:

m=4a+,

где m – длина сегмента, a – ширина рабочей кромки сегмента, – припуск на вершинную площадку: 8…12 мм,

6 – на стыке двух симметричных трапециевидных частей сегмента выполнена плавно сопрягающаяся с обоими лезвиями выточка, например, в виде круглого отверстия для того, чтобы снять внутренние напряжения расточек лезвия.

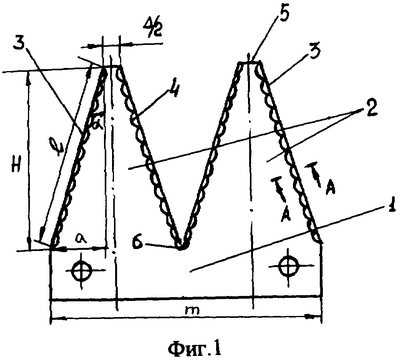

На фиг.1 дан вид сверху на плоскость сегмента, на фиг.2 дан разрез А-А с Фиг.1, показывающий профиль заточки лезвия, на фиг.3 дан вид Б перпендикулярно заточке сегмента.

Состоит сегмент из тела 1 и двух симметричных трапециевидных частей 2 с режущими кромками 3, а также места крепления, при этом заточка их выполнена в виде следующих друг за другом сегментных расточек 4 вдоль всего лезвия режущих кромок 3 под острым углом к плоскости сегмента, а диаметр расточки 4 выбран таким, что их число на всей длине лезвия каждой режущей кромки было бы целым числом, а угол наклона режущей кромки к вертикали определяется по соотношению

=arc sin a/l, где a – ширина рабочей кромки 3 сегмента,

l – длина лезвия сегмента.

На вершинах трапециевидных частей 2 выполнены площадки 5, а длина сегмента – m определяется из соотношения

m=4a+, где

a – ширина рабочей кромки 3 сегмента,

– припуск на вершинную площадку 5, он лежит в интервале 8…12 мм.

На стыке двух симметричных трапециевидных частей 2 сегмента выполнена плавно сопрягающаяся с обоими лезвиями выточка, например, в виде круглого отверстия 6.

При работе сегмента благодаря двум симметричным частям 2 высота среза становится ниже, меньше отгиб стеблей, чем у известного, и уменьшаются потери.

Формула изобретения

1. Сегмент косилочного ножа, состоящий из тела с двумя симметричными трапециевидными частями с режущими кромками и места крепления, отличающийся тем, что заточка режущих кромок выполнена в виде следующих друг за другом сегментных расточек вдоль всего лезвия режущих кромок под острым углом к плоскости сегмента, причем диаметр расточки выбран таким, что число расточек по всей длине лезвия каждой режущей кромки является целым числом, при этом угол наклона режущей кромки к вертикали определяется по соотношению:

=arc sin a/l,

где а – ширина рабочей кромки сегмента,

l – длина лезвия сегмента,

а длина сегмента определяется по соотношению:

m=4а+,

где m – длина сегмента,

– припуск на вершинную площадку в интервале 8÷12 мм,

а на стыке двух симметричных трапециевидных частей сегмента выполнена плавно сопряженная с обоими лезвиями выточка.

2. Сегмент косилочного ножа по п.1, отличающийся тем, что выточка выполнена в виде круглого отверстия.

РИСУНКИ
