Патент на изобретение №2287254

(54) УСТРОЙСТВО ДЛЯ ТРАНСПОРТИРОВАНИЯ И ОЧИСТКИ КОРНЕПЛОДОВ

(57) Реферат:

Устройство содержит расположенные на раме в два ряда очистительные секции, имеющие параллельные валы с пайлерами. Пайлеры выполнены из эластичной основы с твердым центром и распорными втулками. Пайлеры верхнего ряда имеют форму эллипса и снабжены диаметрально расположенными чистиками. Чистики размещены на большем диаметре эллипса, а по высоте не выходят за пределы пайлера, по ширине равны распорным втулкам и установлены с возможностью взаимодействия с распорными втулками соседнего яруса. Чистики, которые установлены на вертикальных плоскостях каждого четного пайлера верхнего ряда симметрично и соосно с двух сторон этого пайлера, имеют Т-образную форму, обращены горизонтальной полкой к оси пайлера и расположены со смещением последовательно друг относительно друга на величину горизонтальной полки Т-образного чистика. Пайлеры каждого ряда жестко закреплены на валу со смещением по углу поворота друг относительно друга с образованием винтовой линии концами больших диаметров пайлеров, а центры валов крепления соседних верхних и нижних пайлеров образуют равнобедренный треугольник в поперечной плоскости. Пайлеры нижнего ряда имеют форму эллипсов. Повышается надежность рабочего процесса и уменьшаются динамические нагрузки. 3 ил.

Изобретение относится к сельскохозяйственному машиностроению, в частности к устройствам для транспортирования и очистки корнеплодов от примесей, используемых в машинах для уборки картофеля.

Известно устройство, описанное в книге Н.И.Кленина и В.А.Сакун «Сельскохозяйственные и мелиоративные машины» М.: Колос, 1994 г., стр.620. Оно имеет пайлеры, установленные рядами, которые вращаются и транспортируют обрабатываемую массу и очищают ее от примесей и налипшей почвы. Однако существенными недостатками его являются ненадежность рабочего процесса, сильные динамические нагрузки на пайлерные валы.

Известно также устройство по а.с. SU №1697707, кл. A 23 N 12/02, содержащее раму, привод, установленные на раме в три яруса очистительные секции, средняя и нижняя выполнены в виде размещенных с зазором валов, на которых смонтированы наборы пайлеров, верхняя секция выполнена в виде установленных с возможностью свободного вращения пальчиковых валиков, при этом пальцы валиков верхнего яруса расположены по винтовой линии, а у смежных валиков они имеют противоположное направление винтовых линий, а привод валов верхней секции выполнен таким образом, что каждый последующий валик по ходу движения очищаемой массы имеет скорость больше, чем скорость предыдущего. Однако это устройство имеет ненадежный рабочий процесс и большие динамические нагрузки на валы пайлеров.

Задачей изобретения является повышение надежности рабочего процесса и уменьшение динамических нагрузок.

Поставленная задача решается за счет того, что устройство для транспортировки и очистки корнеплодов, содержащее расположенные на раме в два ряда очистительные секции, имеющие параллельные валы с пайлерами, которые выполнены из эластичной основы с твердым центром и распорными втулками, причем пайлеры верхнего ряда имеют форму эллипса и снабжены диаметрально расположенными чистиками, которые размещены на большем диаметре эллипса, а по высоте не выходят за пределы пайлера, по ширине равны распорным втулкам и установлены с возможностью взаимодействия с распорными втулками соседнего яруса, при этом чистики, которые установлены на вертикальных плоскостях каждого четного пайлера верхнего ряда симметрично и соосно с двух сторон этого пайлера, имеют Т-образную форму, обращены горизонтальной полкой к оси пайлера и расположены совмещением последовательно друг относительно друга на величину горизонтальной полки Т-образного чистика, причем пайлеры каждого ряда жестко закреплены на валу со смещением по углу поворота друг относительно друга с образованием винтовой линии концами больших диаметров пайлеров, а центры валов крепления соседних верхних и нижних пайлеров образуют равнобедренный треугольник в поперечной плоскости, кроме того, пайлеры нижнего ряда имеют форму эллипса.

Новыми существенными признаками изобретения являются:

1 – пайлеры выполнены из эластичной основы с твердым центром и распорными втулками,

2 – пайлеры верхнего ряда имеют форму эллипса и снабжены диаметрально расположенными чистиками, которые размещены на большем диаметре эллипса, а по высоте не выходят за пределы пайлера, по ширине равны распорным втулкам и установлены с возможностью взаимодействия с распорными втулками соседнего яруса,

3 – чистики, которые установлены на вертикальных плоскостях каждого четного пайлера верхнего ряда симметрично и соосно с двух сторон этого пайлера, имеют Т-образную форму, обращены горизонтальной полкой к оси пайлера и расположены со смещением последовательно друг относительно друга на величину горизонтальной полки Т-образного чистика,

4 – пайлеры каждого ряда жестко закреплены на валу со смещением по углу поворота друг относительно друга с образованием винтовой линии концами больших диаметров пайлеров,

5 – центры валов крепления соседних верхних и нижних пайлеров образуют равнобедренный треугольник в поперечной плоскости,

6 – пайлеры нижнего ряда имеют форму эллипса.

Перечисленные новые существенные признаки в совокупности с известными необходимы и достаточны для достижения технического результата во всех случаях, на которые распространяется испрашиваемый объем правовой защиты.

Технические результаты достигаются за счет того, что

– пайлеры выполнены из эластичной основы с твердым центром и распорными втулками, при этом взаимодействие эластичной основы пайлера с распорными втулками соседних валов во время работы позволяет более качественно очищать верхнюю и боковую поверхности пайлеров,

– пайлеры верхнего ряда имеют форму эллипса для повышения надежности рабочего процесса, т.к. теперь и верхние пайлеры вступают в работу по перемещению сортируемой массы, а в прототипе они круглые и являются только поддержкой сортируемой массы,

– чистики установлены на вертикальных плоскостях каждого четного пайлера верхнего ряда симметрично и соосно с двух сторон этого пайлера для того, чтобы обеспечивать очистку тех пайлеров, которые оказываются между чистиками,

– чистики имеют Т-образную форму, обращены горизонтальной полкой к оси пайлера для того, чтобы счищать налипшую почву с проходящих плоскостей соседнего пайлера, и установлены на вертикальных плоскостях пайлера со смещением последовательно друг относительно друга на величину горизонтальной полки Т-образного чистика для того, чтобы в конечном счете по мере прохождения очередного чистика освобождать от налипшей почвы новые участки плоскости пайлера,

– пайлеры каждого ряда жестко закреплены на валу со смещением по углу поворота друг относительно друга с образованием винтовой линии по вершинам пайлеров для того, чтобы взаимодействие пайлеров с транспортируемой массой было бы безударным, но растянутым по времени, что снижает динамические нагрузки на вал пайлеров обоих рядов,

– центры валов крепления соседних верхних и нижних пайлеров образуют равнобедренный треугольник в поперечной плоскости для того, чтобы чистики полностью прочищали боковые плоскости всех проходящих мимо них пайлеров,

– пайлеры нижнего ряда имеют форму эллипса для того, чтобы обеспечивать транспортирующую способность этого ряда пайлеров.

Перечисленные признаки в совокупности позволяют уменьшить динамические нагрузки как на валы, так и на обрабатываемые корнеплоды, уменьшая их травмирование, и повысить надежность рабочего процесса за счет качественной очистки рабочих поверхностей пайлеров.

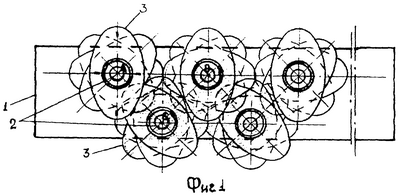

На фиг.1 дан вид сбоку на секции пайлерного транспортера, на фиг.2 дан вид сверху на пайлерный транспортер, на фиг 3 дан разрез Б-Б с фиг.2.

Предлагаемое устройство для транспортирования и очистки корнеплодов состоит из рамы 1, в которой располагаются параллельные валы 2 с пайлерами 3, которые выполнены из эластичной основы с твердым центром и распорными втулками 4. Пайлеры 3 верхнего ряда имеют форму эллипса и снабжены диаметрально расположенными чистиками 5, которые размещены на большем диаметре эллипса, а по высоте не выходят за пределы пайлера 3, по ширине равны распорным втулкам 4 и установлены с возможностью взаимодействия с распорными втулками 4 соседнего яруса. При этом чистики 5, которые установлены на вертикальных плоскостях каждого четного пайлера 3 верхнего ряда симметрично и соосно с двух сторон этого пайлера, имеют Т-образную форму, обращены горизонтальной полкой к оси пайлера 3 и расположены со смещением последовательно друг относительно друга на величину горизонтальной полки Т-образного чистика 5. Пайлеры 3 каждого ряда жестко закреплены на своих валах 2 со смещением по углу поворота друг относительно друга с образованием винтовой линии концами больших диаметров пайлеров 3. Центры валов 2 крепления соседних верхних и нижних пайлеров образуют равнобедренный треугольник в поперечной плоскости, а пайлеры 3 нижнего ряда имеют форму эллипса.

На фиг.3 позицией 6 обозначены траектории движения чистиков 5 пунктирной линией.

Работа устройства. При вращении пайлеры 3 транспортируют корнеплоды и одновременно при проходе пайлеров 3 мимо соседнего вала 2 он взаимодействует с втулками 4, а почва проваливается между пайлерами 3. Если поверхность пайлеров 3 залипается почвой, то чистики 5, проходя каждый свою траекторию 6 по поверхности встречающихся пайлеров 3, очищают их боковые поверхности с обеих сторон, а так как они смещены, то траектории всех чистиков перекрывают всю боковую поверхность пайлера 3 и качественно очищают ее. Так как пайлеры 3 установлены на своих валах 2 со смещением относительно друг друга, то вершины больших диаметров этих пайлеров 3 образуют винтовую линию, что смягчает ударные нагрузки во время работы, так как теперь пайлеры 3 каждый поочередно воздействуют на обрабатываемую массу корнеплодов, что повышает надежность рабочего процесса, лучше разрыхляется масса.

Формула изобретения

Устройство для транспортирования и очистки корнеплодов, содержащее расположенные на раме в два ряда очистительные секции, имеющие параллельные валы с пайлерами, отличающееся тем, что пайлеры выполнены из эластичной основы с твердым центром и распорными втулками, причем пайлеры верхнего ряда имеют форму эллипса и снабжены диаметрально расположенными чистиками, которые размещены на большем диаметре эллипса, а по высоте не выходят за пределы пайлера, по ширине равны распорным втулкам и установлены с возможностью взаимодействия с распорными втулками соседнего яруса, при этом чистики, которые установлены на вертикальных плоскостях каждого четного пайлера верхнего ряда симметрично и соосно с двух сторон этого пайлера имеют Т-образную форму, обращены горизонтальной полкой к оси пайлера и расположены со смещением последовательно друг относительно друга на величину горизонтальной полки Т-образного чистика, причем пайлеры каждого ряда жестко закреплены на валу со смещением по углу поворота относительно друг друга с образованием винтовой линии концами больших диаметров пайлеров, а центры валов крепления соседних верхних и нижних пайлеров образуют равнобедренный треугольник в поперечной плоскости, кроме того пайлеры нижнего ряда имеют форму эллипсов.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 22.02.2008

Извещение опубликовано: 10.12.2009 БИ: 34/2009
