Патент на изобретение №2287252
|
||||||||||||||||||||||||||
(54) РАБОЧИЙ ОРГАН К РАЗБРАСЫВАТЕЛЮ ОРГАНИЧЕСКИХ УДОБРЕНИЙ ИЗ КУЧ
(57) Реферат:
Изобретение относится к сельскохозяйственному машиностроению и может быть использовано для внесения органических удобрений из куч. Рабочий орган к разбрасывателю органических удобрений из куч содержит лопасти, которые выполнены ступенчатыми. В ступеньках лопасти шарнирно закреплены лопатки, длину которых определяет длина лопасти. Это позволит повысить качество распределения удобрений по полю и технологическую надежность рабочего органа. 1 ил.
Изобретение относится к сельскохозяйственному машиностроению и может быть использовано для внесения органических удобрений из куч. Известен рабочий орган к разбрасывателю удобрений из куч /1/, содержащий два встречно вращающихся ротора, под которыми расположен щит, шарнирно подвешенный к раме разбрасывателя при помощи подвесок, и устройство для вибрирования щита, выполненное в виде гидроцилиндра управления щитом, имеющего встроенный распределительный золотник и сообщенного с гидроприводом. Недостатками данного устройства является низкая технологическая надежность, а также низкое качество распределения удобрений по поверхности поля. Наиболее близким по технической сущности к предлагаемому изобретению является рабочий орган к разбрасывателю удобрений из куч /2/, содержащий два встречно вращающихся ротора, лопасти которого выполнены ступенчатыми, причем ширина ступенек уменьшается от оси вращения к периферии. Его недостатками является низкая технологическая надежность и качество распределения удобрений по поверхности поля. Предлагаемым изобретением решается задача более качественного распределения удобрений из куч и повышенная технологическая надежность рабочего органа к разбрасывателю органических удобрений из куч. Указанная задача решается тем, что в ступеньках лопасти шарнирно закреплены лопатки, длину которых определяет длина лопасти. На чертеже изображен общий вид рабочего органа к разбрасывателю органических удобрений из куч в положении покоя. Рабочий орган к разбрасывателю органических удобрений из куч содержит два ротора со ступенчатыми лопастями 1, закрепленными на ступице 2. К каждой из ступенчатых лопастей 1 посредством шарнирных элементов 3 присоединены лопатки 4, длину которых определяет длина лопасти. Рабочий орган к разбрасывателю органических удобрений из куч работает следующим образом. При движении разбрасывателя вперед ступенчатые лопасти 1 совершают встречное вращательное движение. В процессе работы лопатки 4 входят в контакт со слоем навоза, фрезеруют его объем и выбрасывают по заданным траекториям на определенную длину, которая зависит от радиуса расположения шарнирных элементов 3. При появлении в массе навоза инородных включений (металл, камень и т.д.) лопатки 4, изгибаясь, не захватывают их, тем самым повышают технологическую надежность разбрасывателя. Источники информации 1. Патент №2164735. Рабочий орган к разбрасывателю удобрений из куч. А 01 С 3/06. Опубл. в БИ, 2001, №10. 2. A.C. №1510746. Разбрасыватель органических удобрений из куч. А 01 С 3/06. Опубл. в БИ, 1989, №36.
Формула изобретения
Рабочий орган к разбрасывателю органических удобрений из куч, содержащий лопасти, которые выполнены ступенчатыми, отличающийся тем, что в ступеньках лопасти шарнирно закреплены лопатки, длину которых определяет длина лопасти.

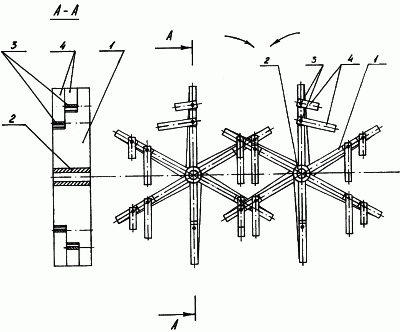

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 29.04.2007
Извещение опубликовано: 20.12.2008 БИ: 35/2008
|
||||||||||||||||||||||||||
