Патент на изобретение №2287204
|
||||||||||||||||||||||||||
(54) ЛАМПА НАКАЛИВАНИЯ
(57) Реферат:
Изобретение относится к электротехнике, а более конкретно к лампам накаливания. Сущность: особенностью предлагаемой лампы накаливания является применение в качестве тела накала расплавленного вольфрама, размещенного в канавках, выполненных в керамическом основании, охлаждаемом тепловой трубой. Технический результат: возможность перейти ближе к температуре, оптимальной в светотехническом отношении, и заметно повысить КПД, и кроме того, возможность с тем же успехом применять обыкновенный вольфрам, а не высокочистый и тем более не монокристаллический, что позволит значительно сократить расходы на изготовление ламп накаливания. 2 з.п. ф-лы, 1 ил.

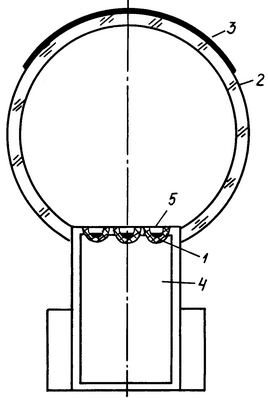

Изобретение относится к электротехнике, а более конкретно к электрическим лампам накаливания. Известно устройство для электрического освещения, основанное на использовании свечения проводника, нагретого электрическим током, помещенного в герметично закрытый стеклянный резервуар, заполненный газом, который с раскаленным проводником не вступает в химические реакции [1]. Недостатком известного устройства является его низкий КПД (7-13%), обусловленный тем, что свечение в нем происходит при температуре, лежащей ниже температуры, оптимальной в светотехническом отношении – 6200°С [2]. Целью изобретения является повышение КПД лампы накаливания. Указанная цель достигается тем, что в лампе накаливания, включающей тело накала с подводкой электрического тока, заключенную в герметичную стеклянную колбу, заполненную газом, в качестве тела накала применен расплавленный проводник, например вольфрам, размещенный в канавках, выполненных в керамическом основании, охлаждаемом тепловой трубой. Кроме того, на верхней части колбы нанесено зеркальное покрытие. Кроме того, колба лампы заполнена инертным газом и галогеном. Сущность изобретения поясняется чертежом, на котором представлен общий вид лампы накаливания. Лампа накаливания представляет собой высокотермостойкое основание 1, к которому присоединены сверху стеклянная колба 2 с зеркальным покрытием 3, а снизу – тепловая труба 4. На верхней поверхности основания 1 имеется канавка 5, заполненная вольфрамом и к концам которой подведено электрическое питание. Рабочее положение лампы вертикальное, колбой 2 вверх. При подаче напряжения на концы канавки 5 по телу нагрева протекает электрический ток с выделением тепла. Вольфрамовое тело нагревается, начинает светиться и с возрастанием температуры световой поток излучения от лампы возрастает. При 3380°С вольфрам расплавляется и при дальнейшем увеличении его температуры доля светового излучения продолжает возрастать. Кроме повышения эффективности, применение предлагаемого изобретения позволит с тем же успехом применять обыкновенный вольфрам, а не высокочистый и тем более не монокристаллический, что позволит значительно сократить расходы на изготовление ламп накаливания. Источники информации 1. Лодыгин и Ко. Способ и аппарат дешевого электрического освещения. Привилегия №1619 от 21 июля 1874 г. 2. БСЭ. 2-е изд. том. 24. М., 1953. С.34.
Формула изобретения
1. Лампа накаливания, содержащая тело накала с подводкой электрического напряжения, заключенное в герметическую стеклянную колбу, заполненную газом, не вступающим в химическую реакцию с телом накала, отличающаяся тем, что в качестве тела накала в ней применен расплавленный вольфрам, помещенный в канавку в основании, выполненном из высокотермостойкой керамики, соединенном с тепловой трубой. 2. Лампа по п.1, отличающаяся тем, что колба заполнена инертным газом и галогеном. 3. Лампа по п.1 или 2, отличающаяся тем, что на верхней части стеклянной колбы нанесено зеркальное покрытие.
РИСУНКИ
|
||||||||||||||||||||||||||
