Патент на изобретение №2287147

(54) СПОСОБ ИСПЫТАНИЙ НА ПОСЛОЙНОЕ СКАЛЫВАНИЕ

(57) Реферат:

Изобретение относится к области производства клеевых деревянных строительных конструкций. Сущность: закрепляют образец, прикладывают нагрузку и определяют предел прочности. Закрепление образца осуществляют на двух опорах. Нагрузку прикладывают в середине пролета между опорами соосно со скалываемой частью контрольного образца, причем расстояние между опорами соотносится с размером скалываемой части как: L₁=1,1·L₂, где L₁ – расстояние между опорами;

L₂ – размер скалываемой части контрольного образца, а предел прочности на послойное скалывание определяют по математической формуле. Технический результат: повышение точности измерений. 1 ил.

Способ относится к области производства клеевых деревянных строительных конструкций и может быть использован при контроле качества изготовления клеевых соединений.

Известен способ испытаний клеевых соединений деревянных конструкций по авторскому свидетельству №1629807 А1, кл. G 01 N 3/24 “Способ испытания клеевых соединений на сдвиг”, включающий приложение нагрузки к двум слоям конструкции, параллельно клеевому шву. Результирующая нагрузка определяется как среднее арифметическое значение между сдвиговой нагрузкой на сжатие и сдвиговой нагрузкой на растяжение.

Известен способ испытаний на послойное скалывание по ГОСТ 25884-83, включающий консольное закрепление контрольного образца. Причем базовая часть образца остается неподвижной, а нагрузка прикладывается к скалываемой части. Результирующая нагрузка определяется как среднее арифметическое по результатам скалывания нескольких слоев.

Недостатком данных способов является низкая точность, обусловленная тем, что при приложении нагрузки происходит перекос скалываемых частей контрольного образца, то есть отсутствует процесс чистого скалывания.

Теоретически это объясняется следующим: при консольном закреплении контрольного образца существует свобода перемещения не только параллельно плоскости скалывания, но и перпендикулярно ей, это приводит к появлению силы отрыва и перекосу скалываемой части; тогда результирующая нагрузка определяется как геометрическая сумма силы отрыва и силы скалывания, умноженная на косинус угла перекоса ; эти корректирующие условия не учитываются в существующих способах, что и приводит к низкой точности измерений.

Технической задачей способа испытаний на послойное скалывание является повышение точности измерений за счет обеспечения процесса чистого скалывания при испытаниях.

Технический результат достигается тем, что способ представляет собой закрепление контрольного образца на двух опорах, нагрузка прикладывается в середине пролета между опорами соосно со скалываемой частью контрольного образца, причем расстояние между опорами соотносится с размером скалываемой части как:

L₁=1,1·L₂,

где L₁ – расстояние между опорами;

L₂ – размер скалываемой части контрольного образца.

Предел прочности на послойное скалывание определяется по формуле:

=P/2F,

где – предел прочности на послойное скалывание;

Р – разрушающая нагрузка;

F – площадь поперечного сечения контрольного образца.

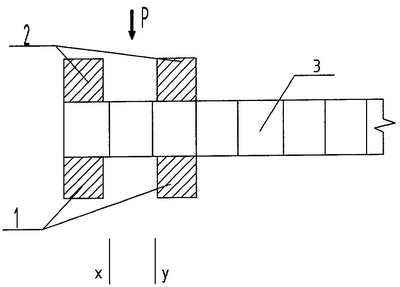

Схема испытаний на послойное скалывание изображена на чертеже.

Способ осуществляется следующим образом.

Контрольный образец 3 устанавливается на опоры 1 так, чтобы скалываемая часть его находилась симметрично относительно опор, и прижимается двумя частями прижима 2 с одинаковыми усилиями.

Под действием усилия Р происходит скалывание части контрольного образца 3 по двум плоскостям x и y без перекосов.

Фиксируется величина нагрузки Р и производятся расчеты в соответствии с вышеприведенной формулой.

Формула изобретения

Способ испытаний на послойное скалывание, включающий закрепление образца, приложение нагрузки и определение предела прочности по математической формуле, отличающийся тем, что закрепление образца осуществляют на двух опорах, нагрузку прикладывают в середине пролета между опорами соосно со скалываемой частью контрольного образца, причем расстояние между опорами соотносится с размером скалываемой части как

L₁=1,1·L₂,

где L₁ – расстояние между опорами;

L₂ – размер скалываемой части контрольного образца,

а предел прочности на послойное скалывание определяют по

математической формуле

=P/2F,

где – предел прочности на послойное скалывание;

Р – разрушающая нагрузка;

F – площадь поперечного сечения контрольного образца.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 23.03.2007

Извещение опубликовано: 10.07.2008 БИ: 19/2008
