Патент на изобретение №2287098
|
||||||||||||||||||||||||||
(54) РАЗЪЕМНОЕ СОЕДИНЕНИЕ ДЕТАЛЕЙ
(57) Реферат:
Изобретение относится к машиностроению и может быть использовано для соединения деталей типа «втулка во втулке», работающих при значительных осевых нагрузках. Разъемное соединение деталей содержит охватываемую и охватывающую детали, загерметизированные относительно друг друга, между которыми в кольцевой канавке, выполненной на сопрягаемых поверхностях, помещен фиксирующий элемент. Фиксирующий элемент выполнен в виде витой металлической пружины с сопряженными друг с другом витками, помещенными в кольцевую канавку через зазор между соединяемыми деталями, в котором размещен прямой участок начального или последнего витка пружины. В результате упрощается демонтаж соединяемых деталей. 1 ил.
Изобретение относится к машиностроению и может быть использовано для соединения деталей типа “втулка во втулке”, работающих при значительных осевых нагрузках. Известно разъемное соединение деталей (см. SU 1286839 A1, кл. F 16 В 21/00), состоящее из двух соосных втулок, помещенных одна в другую, с общей кольцевой проточкой, сквозь которую проходит общее радиальное отверстие, в которое помещена винтовая пружина, при повороте втулок относительно друг друга пружина растягивается и заполняет кольцевую проточку, фиксируя втулки относительно друг друга. К недостаткам известного соединения относится отсутствие герметизации внутренней полости внутренней втулки с наружной стороной. Наиболее близким по существу является соединение двух деталей (см. SU 1250746 A1, F 16 В 21/02), внутренняя охватываемая деталь загерметизирована относительно окружающей среды и имеет общую кольцевую проточку с охватывающей деталью, в которую через окно в охватывающей детали помещен пакет фиксирующих элементов. К недостаткам известного следует отнести сложность демонтажа фиксирующих элементов. Целью изобретения является упрощение демонтажа соединяемых деталей. Указанная цель достигается тем, что фиксирующий элемент выполнен в виде металлической витой пружины, при этом все витки пружины сопряжены друг с другом, а начальный или последний виток пружины снабжен прямым участком, помещенным в зазор между сопрягаемыми поверхностями соединяемых деталей. На чертеже показан разрез соединения. Соединение содержит охватывающую деталь 1, охватываемую 2, загерметизированных друг от друга уплотняющим элементом 3. В общей кольцевой проточке 4 помещена витая пружина 5 с прямым начальным или конечным участком 6, помещенным в зазор 7 между деталями 1 и 2. Сборка соединения осуществляется следующим образом. После установки уплотнения 3 деталь 2 помещается в деталь 1. Через зазор 7 пружина 5 внедряется специальной оправкой (не показана) в кольцевую проточку 4, причем прямой участок 6 пружины 5 остается в зазоре между деталями 1 и 2. Детали 1 и 2 надежно соединены. Разборка соединения производится путем вытягивания прямого участка 6 пружины 5 посредством, например, круглозубцов через зазор 7. Таким образом, благодаря способности пружины к деформации происходит внедрение пружины в кольцевую проточку, общую для сопрягаемых деталей, и достаточно надежная фиксация деталей, т.к. при сдвиговом усилии работают все витки пружины, а благодаря тому, что, прикладывая растягивающее усилие к прямому участку пружины, происходит увеличение ее шага и уменьшение диаметра, пружина легко демонтируется через зазор между деталями.
Формула изобретения
Разъемное соединение деталей, содержащее охватываемую и охватывающую детали, загерметизированные относительно друг друга, между которыми в кольцевой канавке, выполненной на сопрягаемых поверхностях, помещен фиксирующий элемент, отличающийся тем, что фиксирующий элемент выполнен в виде витой металлической пружины с сопряженными друг с другом витками, помещенными в кольцевую канавку через зазор между соединяемыми деталями, в котором размещен прямой участок начального или последнего витка пружины.

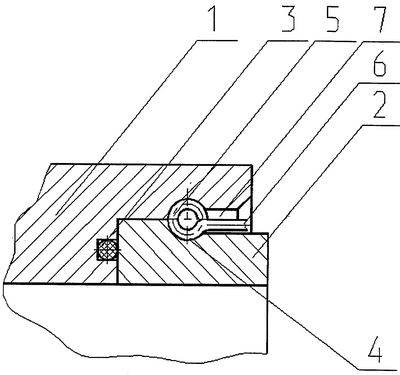

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 18.08.2008
Извещение опубликовано: 10.07.2010 БИ: 19/2010
|
||||||||||||||||||||||||||
