(54) УСТРОЙСТВО ДЛЯ РАЗМОЛЕВКИ ПУЧКОВ БРЕВЕН

(57) Реферат:

Изобретение относится к лесосплаву и предназначено для выгрузки лесоматериалов на рейдах приплава. Устройство содержит плавучее основание, рабочий орган, гибкие связи в виде цепей или канатов, подводную раму и трособлочную систему. Согласно изобретению устройство снабжено секторами с закрепленными на них поплавками и тягами, последние шарнирно соединены одним концом с секторами, а другим – с плавучим основанием. Рабочий орган выполнен в виде двуплечих рычагов Г-образной формы, причем один конец каждого рычага шарнирно соединен с сектором, а место соединения плеч – с тягой. Поплавки через трособлочную систему соединены с барабаном лебедки. Изобретение позволяет предотвратить утопление древесины. 2 ил.

Изобретение относится к лесосплаву, в частности к машинам и устройствам, используемым при выгрузке лесоматериалов на рейдах приплава.

Известна размолевочная машина, включающая плавучее основание, перекидывающее и размолевочное устройства, питатели для насадки размолеванной древесины на береговые выгрузочные транспортеры (Суда и оборудование лесосплава (Справочник). Под ред. В.И.Патякина, М.: Лесн. пром-сть,1976, с.238).

Недостатками данной размолевочной машины являются сложность конструкции, большая металлоемкость и высокая установочная мощность.

Известно устройство для грейферной выгрузки, содержащее плавучее основание, лебедку штанги и лебедку подъема пучков (Суда и оборудование лесосплава (Справочник). Под ред. В.И.Патякина, М.: Лесн. пром-сть,1976, с.245).

Недостатками устройства являются сложность конструкции, большая металлоемкость и высокая установочная мощность.

Известно устройство для размолевкн пучков бревен, содержащее плавучее основание, рабочий орган, трособлочную систему и лебедки (SU 897680 А, 15.01.1982).

Недостатками устройства являются сложность конструкции, большая металлоемкость и высокая установочная мощность.

Задачей, на решение которой направлено заявляемое изобретение, является устранение указанных недостатков.

Это достигается тем, что размолевочное устройство, содержащее плавучее основание, рабочий орган, трособлочную систему и лебедку, снабжено секторами с закрепленными на них поплавками и тягами, которые шарнирно соединены одним концом с секторами, а другим – с плавучим основанием, при этом рабочий орган выполнен в виде двуплечих рычагов Г-образной формы, шарнирно соединенных одним концом с сектором, а место соединения плечей – с тягой.

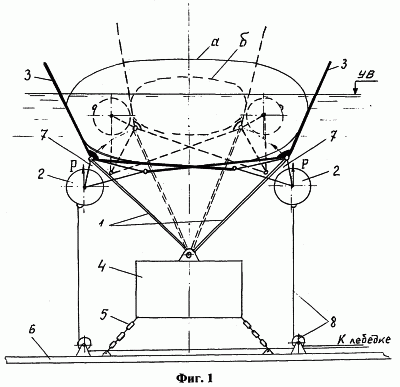

Изобретение иллюстрируется чертежами, где на фиг.1 изображено устройство для размолевки пучков бревен, общий вид, на фиг.2 – то же, вид сбоку.

Устройство для размолевки пучков бревен содержит тяги 1, поплавки 2, рабочий орган в виде двуплечих рычагов 3 Г-образной формы, плавучее основание 4, гибкие связи 5 в виде цепей или канатов, подводную раму 6, секторы 7 и трособлочную систему 8. Тяга 1 одним концом шарнирно соединена с плавучим основанием 4, а другим – с двуплечим рычагом 3 в месте соединения плечей и сектором 7. К сектору 7 крепится поплавок 2 и один конец двуплечего рычага 3, шарнирно закрепленного на противоположной тяге 1.

Устройство для размолевки пучков бревен работает следующим образом. С помощью лебедки (на чертежах не показана) поплавки 2 через трособлочную систему 8 погружаются в воду и разводят тяги 1 с двуплечими рычагами 3 в разные стороны и барабан лебедки затормаживают. Пучок бревен заводят между стойками двуплечих рычагов 3. Затем барабан лебедки растормаживают и поплавки 2 за счет сил плавучести Р поворачивают секторы 7, прижимая двуплечие рычаги 3 к пучку (фиг.1, положение а). С пучка бревен снимают обвязки и производят выгрузку бревен. При этом двуплечие Г-образные рычаги 3 постоянно взаимодействуют с пачкой бревен, сжимая ее с боков и с низу, тем самым предотвращая утоп древесины и постоянно формируя пачку для выгрузки (фиг.1, положение б). Для приема очередного пучка плечи рычагов 3 разводят с помощью лебедки и трособлочной системы 8.

Формула изобретения

Устройство для размолевки пучков бревен, содержащее плавучее основание, рабочий орган, трособлочную систему и лебедку, отличающееся тем, что оно снабжено секторами с закрепленными на них поплавками и тягами, последние из которых шарнирно соединены одними концами с секторами, а другими – с плавучим основанием, рабочий орган выполнен в виде двуплечих рычагов Г-образной формы, причем один конец каждого рычага шарнирно соединен с соответствующим сектором, а место соединения плеч рычага – с соответствующей тягой, при этом поплавки через трособлочную систему соединены с барабаном лебедки.
