Патент на изобретение №2286876

Published by on

РОССИЙСКАЯ ФЕДЕРАЦИЯ

ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ

(19)

(11)

2286876

(13)

(51) МПК

B28B7/00 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 28.12.2010 – действует

(21), (22) Заявка: 2005101786/03, 26.01.2005

(24) Дата начала отсчета срока действия патента:

26.01.2005

(43) Дата публикации заявки: 10.07.2006

(46) Опубликовано: 10.11.2006

(56) Список документов, цитированных в отчете о
поиске:
RU 2085371 C1, 27.07.1997. RU 2228262 С2, 10.05.2004. RU 2087308 C1, 20.08.1997. SU 990529 A1, 23.01.1983. SU 279395 A1, 21.11.1970.

Адрес для переписки:

115569, Москва, ул. Шипиловская, 5, кв.182, О.И. Брик

(72) Автор(ы):

Лещиков Валерий Андреевич (RU)

(73) Патентообладатель(и):

Лещиков Валерий Андреевич (RU)

(54) ПРЕСС-ФОРМА ДЛЯ ИЗГОТОВЛЕНИЯ СТРОИТЕЛЬНЫХ БЛОКОВ

(57) Реферат:

Изобретение относится к области технологического оборудования, используемого на предприятиях строительной индустрии, и может быть использовано для формования стеновых блоков, плиток и других строительных изделий. Пресс-форма для изготовления строительных блоков включает дно, боковые и торцевые стенки и имеет днище, выполненное составным из консольных плечиков, расположенных по внутреннему периметру боковых и торцевых стенок, и закладной пластины-днища, опирающейся на консольные плечики. Боковые и торцевые стенки пресс-формы выполнены под углом к консольным плечикам наружу. По периметру боковых и торцевых стенок на закладную пластину-днище вертикально установлены Г-образные вставки, выполненные из полистирола, вертикальные обрезные торцы полок которых выполнены под углом к основанию. Угол наклона торцевых и боковых стенок, а также угол выполнения вертикальных обрезных торцов полок к основанию вставок выбирают не более 1 градуса. Техническим результатом изобретения является простота изготовления формы и удобство ее использования в процессе изготовления блоков и упрощение самого процесса их изготовления, а также получение ровной и эстетической поверхности блоков. 4 ил.

При производстве строительных блоков, изготавливаемых в формах, обычно для получения гладкой и ровной поверхности боковых и торцевых сторон без их повреждения при выемки блоков, а также для беспрепятственной выемки блоков из форм, используют смазку внутренних сторон форм, которая исключает прилипание бетона к внутренней поверхности формы, см. патенты РФ №2085371, кл. В 28 В 5/06, 1991 г., №2015010, кл. В 28 В 5/04, 1991 г., используя при этом различные смазки, например моторное отработанное масло с добавками, см. патент РФ №2193483.Однако использование смазки зачастую портит внешний вид блоков, так как загрязняет их поверхность, что снижает эстетический вид изделий.

Используют для быстрой выемки блоков из форм разъемные формы, см. патент РФ №2136489, кл. В 28 В 5/00. Однако выполнение форм разъемными удорожает саму форму и требует дополнительного времени для их раскрытия и сборки, т.е. такие формы неудобны в эксплуатации.

Задачей настоящего изобретения является создание такого технического решения, которое обеспечивало простоту изготовления формы и удобство ее использования в процессе изготовления блоков.

Поставленная задача достигается тем, что в пресс-форме для изготовления строительных блоков, включающей дно, боковые и торцевые стенки, днище выполнено составным из консольных плечиков, расположенных по внутреннему периметру боковых и торцевых стенок, и закладной пластины-днища, опирающейся на консольные плечики, при этом боковые и торцевые стенки выполнены под углом к консольным плечикам наружу, а по периметру боковых и торцевых стенок на закладную пластину-днище вертикально устанавливают Г-образные вставки, выполненные из полистирола, вертикальные обрезные торцы полок которых выполнены под углом к основанию, причем угол наклона торцевых и боковых стенок, а также угол выполнения вертикальных обрезных торцов полок к основанию вставок выбирают не более 1 градуса.

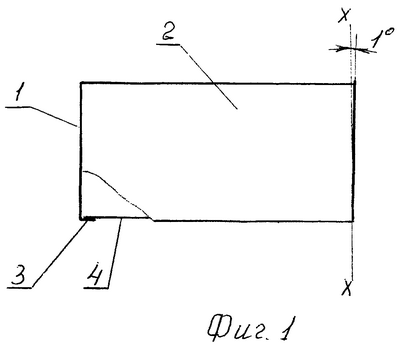

На фиг.1 представлена пресс-форма, вид спереди, на фиг.2 – то же, вид сбоку, на фиг.3 представлена Г-образная вставка, вид спереди, на фиг.4 – вид по стрелке А фиг.3.

Пресс-форма состоит из торцевых стенок 1, боковых 2, по периметру которых внутри формы выполнены консольные плечики 3, и закладной пластины-днища 4, укладываемой на плечики. Боковые и торцевые стенки формы выполнены под углом не более 1 градуса к вертикали Х-Х. Таким образом выполненная форма, благодаря наклону боковых и торцевых стенок, имеет несколько большее раскрытое сечение по выходному торцу, чем это же сечение у закладной пластины-днища. Это обстоятельство обеспечивает легкость выемки блока из пресс-формы.

Во внутренность формы по периметру вертикально устанавливают Г-образные вставки 5, свободные обрезные торцы 7 длинной 6 и короткой 8 полки также выполнены под углом к вертикали Х-Х. Такое выполнение вставок 5 обеспечивает надежное прилегание их к стенкам формы, их самозакрепление. Использование вставок обеспечивает легкий выем блоков из пресс-форм, а после первоначального затвердевания блока они легко отделяются от блока и дальше многократно используются. Использование вставок предотвращает коррозию блоков, изготовленных из металла, обеспечивает получение ровной и эстетической поверхности блоков, упрощает и удешевляет процесс изготовления блоков, так как не требует зачистки пресс-форм. Предложенные вставки хорошо зарекомендовали себя в производстве строительных блоков.

Формула изобретения

Пресс-форма для изготовления строительных блоков, включающая дно, боковые и торцевые стенки, отличающаяся тем, что днище выполнено составным из консольных плечиков, расположенных по внутреннему периметру боковых и торцевых стенок, и закладной пластины-днища, опирающейся на консольные плечики, при этом боковые и торцевые стенки выполнены под углом к консольным плечикам наружу, а по периметру боковых и торцевых стенок на закладную пластину-днище вертикально устанавливают Г-образные вставки, выполненные из полистирола, вертикальные обрезные торцы полок которых выполнены под углом к основанию, причем угол наклона торцевых и боковых стенок, а также угол выполнения вертикальных обрезных торцов полок к основанию вставок выбирают не более 1°.

РИСУНКИ
