Патент на изобретение №2286869

(54) СПОСОБ ИЗГОТОВЛЕНИЯ МНОГОСЛОЙНЫХ ПОЛЫХ МЕТАЛЛИЧЕСКИХ ИЗДЕЛИЙ

(57) Реферат:

Изобретение относится к обработке металлов давлением и может быть использовано для изготовления многослойных полых и оболочковых деталей из тонколистовых материалов. Способ включает подготовительные операции по изготовлению заготовок слоев и их одновременную вытяжку в штампе. В качестве материала для наружных слоев используют тонколистовой металл, а для промежуточных слоев – сетку из металлических или неметаллических материалов. Одновременную вытяжку всех заготовок осуществляют в два этапа, на первом из которых осуществляют вытяжку в штампе эластичным пуансоном с получением полуфабриката с неразъемным соединением верхнего и промежуточного слоев при условии, что материал заготовки при образовании пуклевки не заходит на всю глубину сетки, а на втором этапе – в штампе эластичной матрицей полученного полуфабриката по пуансону с его формой. Подготовительные операции повторяют в соответствии с количеством слоев в изделии. Повышается прочность, жесткость и шумоизоляция деталей. 4 ил.

Изобретение относится к обработке металлов давлением, к процессам вытяжки, и связано с разработкой технологии для изготовления многослойных полых и оболочковых деталей из тонколистовых материалов.

Известны способы вытяжки деталей эластичной средой, которая работает в качестве пуансона и прижима (матрица жесткая) [1][3], и эластичной средой, работающей в качестве матрицы (пуансон и прижим жесткие)[3].

Наиболее близким техническим решением является способ изготовления многослойных баллонов из листового металла [2], при котором заготовки устанавливают соосно одна на другую, вытягивают из многослойных заготовок полубаллоны, подрезают торцы полубаллонов, сваривают два полубаллона в месте их стыка по контуру и подвергают баллон термообработке.

Недостатками известного способа вытяжки деталей эластичным пуансоном являются сложность обработки и невозможность использования при изготовлении других типов многослойных изделий, таких как крышки, элементы корпуса, лицевые панели.

Задачей предложенного в заявке способа является технологическая возможность изготовления различных многослойных полых и оболочковых деталей, отличающихся повышенной прочностью. Данная задача достигается путем применения дополнительных подготовительных операций по изготовлению заготовок из тонколистового металла для наружных слоев 1 (фиг.1) и заготовки в виде сетки из металла или неметаллических материалов для промежуточного слоя 2, и далее осуществления двух последовательных операций вытяжки деталей с применением штампов с эластичным пуансоном (фиг.2) и с эластичной матрицей (фиг.3).

Технический результат достигается тем, что по заявленному способу деталь изготовляется в 3 этапа:

– Сначала (подготовительная операция) изготавливаются заготовки для промежуточного слоя и непосредственно для внешних слоев методом вырубки. В качестве материалов для заготовок для наружных слоев служат листы металлов 1, а для заготовок для промежуточного слоя – сетка 2, изготовленная из металла или неметаллического материала (фиг.1).

– Далее производится процесс вытяжки трех заготовок (фиг.2) в вытяжном штампе с эластичным пуансоном. После получения искомой формы заготовки дальнейшее формообразование происходит за счет увеличения гидростатического давления, в результате чего образуются пуклевки во внутреннем слое. Вследствие этого создается неразъемное соединение верхнего и промежуточного слоя. При этом давление в штампе должно быть выбрано таким образом, чтобы при образовании пуклевки металл внешней листовой заготовки не заходил на всю глубину сетки.

– Следующий этап – использование штампа с эластичной матрицей (фиг.3), выполненный из металла пуансон которого обеспечивает возможность надевания на него заготовки без повреждения соприкасаемых поверхностей. В результате действия эластичной матрицы создается гидростатическое давление, обеспечивая создание пуклевок с наружной стороны изделия. При этом давление в штампе должно быть выбрано таким образом, чтобы при образовании пуклевки металл внешней листовой заготовки не заходил на всю глубину сетки. Подготовительные операции по созданию заготовок из тонколистового металла повторяют в соответствии с количеством слоев в изделии.

Примером конкретного выполнения служит изготовленная таким способом помольная чашечка для кофемолки (фиг.4). Примененный в данном случае способ является частным случаем предложенного выше.

Перечень фигур графических изображений:

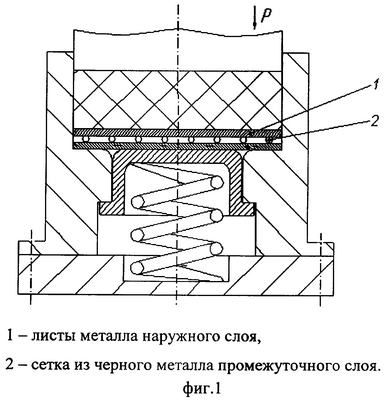

фиг.1 – исходное состояние;

фиг.2 – первый этап вытяжки трехслойной детали;

фиг.3 – второй этап вытяжки трехслойной детали;

фиг.4 – помольная камера бытовой кофемолки.

Источники информации

1. Исаченков Е.И. Штамповка резиной и жидкостью. – М.: Машиностроение, 1967.

2. Авторское свидетельство SU 1204295A, В 21 D 22/20, 15.01.1986 г.

3. Ходырев В.А. Применение полиуретана в листоштамповочном производстве. – Пермское книжное издательство, 1973.

Формула изобретения

Способ изготовления многослойных полых металлических изделий, включающий подготовительные операции по изготовлению заготовок слоев и их одновременную вытяжку в штампе, отличающийся тем, что в качестве материала для наружных слоев используют тонколистовой металл, а для промежуточного слоя – сетку из металла или неметаллических материалов, одновременную вытяжку всех заготовок осуществляют в два этапа, на первом из которых осуществляют вытяжку в штампе эластичным пуансоном с получением полуфабриката с неразъемным соединением верхнего и промежуточного слоев при условии, что материал заготовки при образовании пуклевки не заходит на всю глубину сетки, а на втором этапе – в штампе эластичной матрицей полученного полуфабриката по пуансону с его формой, при этом подготовительные операции повторяют в соответствии с количеством слоев в изделии.
