Патент на изобретение №2286852

(54) УСТРОЙСТВО ДЛЯ НАНЕСЕНИЯ ЖИДКОСТИ НА ВНУТРЕННЮЮ ПОВЕРХНОСТЬ ЦИЛИНДРИЧЕСКИХ ИЗДЕЛИЙ

(57) Реферат:

Изобретение относится к технике нанесения тонких слоев различных жидкостей на внутреннюю поверхность цилиндрических изделий, в частности труб. Оно может быть использовано в любой отрасли промышленности для создания покрытий на внутренней поверхности цилиндров. Технической задачей предлагаемого устройства является создание возможности автономного движения устройства и управления толщиной струи наносимой жидкости. Сущность изобретения заключается в том, что в устройстве для нанесения жидкости на внутреннюю поверхность цилиндрических изделий, содержащем питательный штуцер, последовательно закрепленные на нем калибрующий и эластичный ограничительный элементы, эластичный элемент выполнен в виде рукава, прилегающего свободным концом к калибрующему элементу. Калибрующий элемент выполнен жестким в виде дорна, вершина которого закреплена в нижней части питательного штуцера, на внешней поверхности питательного штуцера установлены центрирующие ролики, внутри питательного штуцера установлен поршень для выдачи дозы жидкости. Калибрующий элемент выполнен в виде сопла, верхняя часть которого соединена с камерой для сжатого газа дополнительной пневматической магистралью, проходящей по оси питательного штуцера, при этом пневматическая магистраль снабжена регулирующим клапаном, а пневматическая магистраль, соединяющая камеру для сжатого газа и поршневую полость питательного штуцера, смещена и проходит вдоль оси устройства, при этом поршень снабжен уплотняющими элементами. Предлагаемое изобретение позволяет осуществлять движение устройства внутри изделия за счет выбрасываемого газового потока, а также регулирование скоростью движения устройства при помощи регулирующего клапана. 2 ил.

Изобретение относится к технике нанесения тонких слоев различных жидкостей на внутреннюю поверхность цилиндрических изделий, в частности труб. Оно может быть использовано в любой отрасли промышленности для создания покрытий на внутренней поверхности цилиндров.

Наиболее близким по технической сущности к предлагаемому является устройство, содержащее питательный штуцер, последовательно закрепленные на нем калибрующий и эластичный ограничительный элементы, образующие между собой полость, сообщающуюся с внутренним каналом питательного штуцера через отверстия, выполненные в нем между участками закрепления элементов, эластичный элемент выполнен в виде рукава, прилегающего свободным концом к калибрующему элементу, а калибрующий элемент выполнен жестким, например, из металла, в виде дорна, вершина которого закреплена в нижней части питательного штуцера, на внешней поверхности питательного штуцера установлены центрирующие ролики под углом 120° друг к другу относительно оси симметрии устройства, внутри питательного штуцера установлен поршень для выдачи дозы жидкости, а в верхней части питательного штуцера установлена камера для сжатого газа, при этом камера и питательный штуцер снабжены соответствующими обратными клапанами [Заявка на изобретение №2003127712/12].

Недостатком устройства является сложность управления движением, а также регулирования толщиной покрытия наносимой жидкости, что ограничивает применение устройства в полевых условиях.

Технической задачей предлагаемого устройства является создание возможности автономного движения устройства и управления толщиной струи наносимой жидкости.

Поставленная задача достигается тем, что в устройстве для нанесения жидкости на внутреннюю поверхность цилиндрических изделий, содержащем питательный штуцер, последовательно закрепленные на нем калибрующий и эластичный ограничительный элементы, образующие между собой полость, сообщающуюся с внутренним каналом питательного штуцера через отверстия, выполненные в нем между участками закрепления элементов, эластичный элемент выполнен в виде рукава, прилегающего свободным концом к калибрующему элементу, а калибрующий элемент выполнен жестким, например, из металла, в виде дорна, вершина которого закреплена в нижней части питательного штуцера, на внешней поверхности питательного штуцера установлены центрирующие ролики, внутри питательного штуцера установлен поршень для выдачи дозы жидкости, а в верхней части питательного штуцера установлена камера для сжатого газа, соединенная основной магистралью с поршневой полостью питательного штуцера и снабженная обратным клапаном, новым является то, что калибрующий элемент выполнен в виде сопла, верхняя часть которого соединена с камерой для сжатого газа дополнительной пневматической магистралью, проходящей через питательный штуцер по его оси и содержащей регулирующий клапан, а поршень снабжен дополнительным уплотняющим элементом, при этом основная пневматическая магистраль смещена.

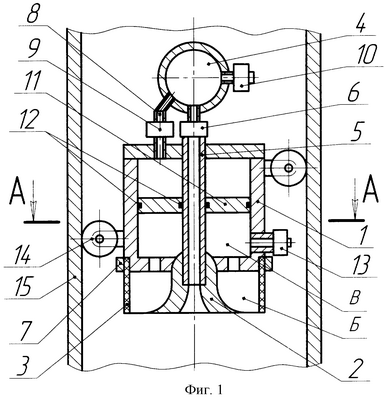

Сущность изобретения поясняется чертежами, где на фиг.1 изображено устройство для нанесения жидкости в продольном сечении, на фиг.2 – в поперечном сечении А-А.

Устройство для нанесения жидкости на внутреннюю поверхность цилиндрических изделий включает питательный штуцер 1 с последовательно закрепленными на нем калибрующим в виде сопла 2 и эластичным ограничительным 3 элементами, образующими между собой полость Б, сообщающуюся с внутренним каналом В питательного штуцера 1 через отверстия С, выполненные в нем между участками закрепления элементов. Верхняя часть сопла 2 соединена с камерой для сжатого газа 4 пневматической магистралью 5, которая снабжена регулирующим клапаном 6. Эластичный ограничительный элемент 3 закреплен на конце питательного штуцера 1 с помощью хомута 7. Свободная (нижняя) кромка ограничительного элемента 3 прилегает к нижней кромке сопла 2. Пневматическая магистраль 8, соединяющая питательный штуцер 1 и камеру для сжатого газа 4, проходит вдоль оси устройства и снабжена регулирующим клапаном 9. Камера 4 снабжена обратным клапаном 10 для предохранения обратного потока закачиваемого газа. Внутри питательного штуцера 1 установлен поршень 11, снабженный уплотняющими элементами 12. В питательный штуцер 1 вмонтирован обратный клапан 13 для предохранения обратного потока закачиваемой жидкости. На внешней поверхности питательного штуцера 1 установлены центрирующие ролики 14, перемещающиеся по покрываемой трубе 15.

Устройство работает следующим образом.

Перед тем как устройство поместить в пусковой патрубок, полость В питательного штуцера заполняют наносимой жидкостью, например краской, через обратный клапан 13. Затем камеру 4 заполняют сжатым газом через обратный клапан 10. После заполнения жидкостью и сжатым газом устройство помещают в пусковой патрубок (на фиг. не показан) и открывают регулирующий клапан 6, при этом сжатый газ из камеры 4 по магистрали 5 проходит через сопло 2, приводя устройство в движение за счет реактивных сил выбрасываемого газового потока. Одновременно открывается клапан 8, при этом сжатый газ, выходя из камеры 4, попадает в поршневую полость питательного штуцера 1, газ, равномерно распределяясь в полости, создает избыточное давление, тем самым перемещая поршень 11 по направляющей, которой является пневматическая магистраль 5. Перемещаясь, поршень создает избыточное давление в полости с жидкостью Б, тем самым вызывая деформацию кромки эластичного ограничительного элемента 3 в том месте, где ограничительный элемент свободно прилегает к соплу 2. Образуется кольцевая щель, через которую выдавливается порция наносимой жидкости на поверхность трубы 15. Ширина щели, а следовательно, толщина выдавливаемой в виде конусной завесы жидкости регулируется избыточным давлением, создаваемым внутри устройства. Для прекращения истечения жидкости необходимо прекратить подачу сжатого газа (закрыть клапан 9) в полость питательного штуцера 1, поршень 11 останавливается, избыточное давление, передаваемое жидкости, снимается, вследствие чего эластичный элемент 3 под действием упругой деформации возвращается в первоначальное положение, щель перекрывается, истечение прекращается. Для прекращения движения устройства необходимо закрыть клапан 6, выброс газового потока через сопло прекращается и устройство останавливается.

Предлагаемое изобретение позволяет осуществлять движение устройства внутри изделия за счет выбрасываемого газового потока, а также регулирование скоростью движения устройства при помощи регулирующего клапана.

Формула изобретения

Устройство для нанесения жидкости на внутреннюю поверхность цилиндрических изделий, содержащее питательный штуцер, последовательно закрепленные на нем калибрующий и эластичный ограничительный элементы, образующие между собой полость, сообщающуюся с внутренним каналом питательного штуцера через отверстия, выполненные в нем между участками закрепления элементов, эластичный элемент выполнен в виде рукава, прилегающего свободным концом к калибрующему элементу, а калибрующий элемент выполнен жестким, например из металла, в виде дорна, вершина которого закреплена в нижней части питательного штуцера, на внешней поверхности питательного штуцера установлены центрирующие ролики, внутри питательного штуцера установлен поршень для выдачи дозы жидкости, а в верхней части питательного штуцера установлена камера для сжатого газа, соединенная основной магистралью с поршневой полостью питательного штуцера, при этом камера и питательный штуцер снабжены соответствующими обратными клапанами, отличающееся тем, что калибрующий элемент выполнен в виде сопла, верхняя часть которого соединена с камерой для сжатого газа дополнительной пневматической магистралью, проходящей через питательный штуцер по его оси и содержащей регулирующий клапан, а поршень снабжен уплотняющими элементами, при этом основная пневматическая магистраль смещена.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 12.04.2007

Извещение опубликовано: 20.12.2008 БИ: 35/2008
