Патент на изобретение №2286832

(54) ГАЗОПРОМЫВАТЕЛЬ ЦЕНТРОБЕЖНОГО ДЕЙСТВИЯ

(57) Реферат:

Изобретение относится к технике мокрого пылеулавливания и может применяться в химической, текстильной, пищевой, легкой и других отраслях промышленности для очистки запыленных газов. Газопромыватель центробежного действия содержит корпус, патрубок для ввода запыленного газа, патрубок для выхода очищенного газа, оросительное устройство, завихритель, раскручиватель для выравнивания потока и шламосборник. Оросительное устройство выполнено в виде полой, закрытой с одной стороны, цилиндрической камеры, имеющей тангенциальный продольный паз для выхода жидкости. После раскручивателя установлен каплеуловитель, причем направление крутки потока газа от завихрителя противоположно направлению крутки распыленной жидкости из оросительного устройства. Технический результат – повышение эффективности и надежности процесса пылеулавливания за счет большей поверхности газожидкостной взвеси путем применения встречно-закрученных потоков жидкости и газа. 1 ил.

Изобретение относится к технике мокрого пылеулавливания и может применяться в химической, текстильной, пищевой, легкой и других отраслях промышленности для очистки запыленных газов.

Наиболее близким техническим решением к заявляемому объекту является газопромыватель, известный из книги А.А.Русанова. Справочник по пыле- и золоулавливанию. М., – Энергоатомиздат, – 1983 г., стр.112, рис.4.35 (прототип), содержащий корпус, патрубок для ввода запыленного газа, патрубок для выхода очищенного газа, оросительное устройство, завихритель, раскручиватель для выравнивания потока и шламосборник.

Недостатком прототипа является сравнительно невысокая эффективность процесса пылеулавливания.

Технический результат – повышение эффективности и надежности процесса пылеулавливания.

Это достигается тем, что в газопромывателе центробежного действия, содержащем корпус, патрубок для ввода запыленного газа, патрубок для выхода очищенного газа, оросительное устройство, завихритель, раскручиватель для выравнивания потока и шламосборник, оросительное устройство выполнено в виде полой, закрытой с одной стороны, цилиндрической камеры, имеющей тангенциальный продольный паз для выхода жидкости, а после раскручивателя установлен каплеуловитель, причем направление крутки потока газа от завихрителя, противоположное направлению крутки распыленной жидкости из оросительного устройства.

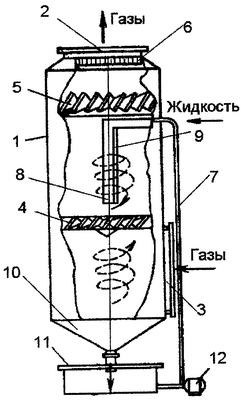

На чертеже изображен общий вид газопромывателя центробежного действия.

Газопромыватель центробежного действия содержит корпус 1, патрубок 3 для ввода запыленного газа, патрубок 2 для выхода очищенного газа, оросительное устройство 8, завихритель 4, раскручиватель 5 для выравнивания потока и шламосборник 10 с отстойником 11. Оросительное устройство 8 выполнено в виде полой, закрытой с одной стороны, цилиндрической камеры 8, имеющей тангенциальный продольный паз 9 для выхода орошающей жидкости, а после раскручивателя 5 установлен каплеуловитель 6, причем направление крутки потока газа от завихрителя 4 противоположно направлению крутки распыленной жидкости из оросительного устройства 8.

Газопромыватель центробежного действия работает следующим образом.

Запыленный газовый поток поступает в корпус 1 через ввод 3 запыленного газового потока и встречает на своем пути завихритель 4, где осуществляется закрутка газового потока. При выходе из завихрителя 4 газовый поток встречается с закрученным распыленным потоком жидкости, имеющим направление крутки, противоположное направлению крутки газового потока. В результате такого взаимодействия образуется газожидкостная взвесь, которая поступает через раскручиватель 5 в сепаратор-каплеуловитель 6 жидкой фазы, а затем через патрубок 2 выбрасывается в атмосферу. Отвод шлама осуществляется через шламосборник 10 в отстойник 11.

Предлагаемый аппарат может быть применен для очистки от тонкой фракции пыли и увлажнения воздуха в вентиляционных установках и установках кондиционирования воздуха, а также при улавливании туманов, хорошо растворимой пыли, а также при совместном протекании процессов пылеулавливания, охлаждения газов и их абсорбции. Эффективность предлагаемой конструкции аппарата увеличивается за счет большей поверхности газожидкостной взвеси путем применения встречно-закрученных потоков жидкости и газа и составляет в вышеуказанных процессах и при улавливании пылевых частиц размером больше 5 мкм порядка 95…97%.

Формула изобретения

Газопромыватель центробежного действия, содержащий корпус, патрубок для ввода запыленного газа, патрубок для выхода очищенного газа, оросительное устройство, завихритель, раскручиватель для выравнивания потока и шламосборник, отличающийся тем, что оросительное устройство выполнено в виде полой, закрытой с одной стороны, цилиндрической камеры, имеющей тангенциальный продольный паз для выхода жидкости, а после раскручивателя установлен каплеуловитель, причем направление крутки потока газа от завихрителя противоположно направлению крутки распыленной жидкости из оросительного устройства.

РИСУНКИ
