Патент на изобретение №2286831

Published by on

РОССИЙСКАЯ ФЕДЕРАЦИЯ

ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ

(19)

(11)

2286831

(13)

(51) МПК

B01D47/06 (2006.01)
B01D53/18 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 28.12.2010 – действует

На основании пункта 3 статьи 13 Патентного закона Российской Федерации от 23 сентября 1992 г. № 3517-I патентообладатель обязуется передать исключительное право на изобретение (уступить патент) на условиях, соответствующих установившейся практике, лицу, первому изъявившему такое желание и уведомившему об этом патентообладателя и федеральный орган исполнительной власти по интеллектуальной собственности, – гражданину РФ или российскому юридическому лицу.

(21), (22) Заявка: 2005107612/15, 21.03.2005

(24) Дата начала отсчета срока действия патента:

21.03.2005

(46) Опубликовано: 10.11.2006

(56) Список документов, цитированных в отчете о
поиске:
Справочник по пыле- и золоулавливанию. /Под общ. ред. А.А.РУСАНОВА. – 2-е изд., перераб. и доп. – М.: Энергоатомиздат, 1983, с.113, рис.4.37. SU 1346209 A1, 23.10.1987. SU 889054 А, 15.12.1981. RU 2026718 C1, 20.10.1995. SU 1017374 А, 15.05.1983. SU 512781 A1, 17.05.1976. SU 915909 A, 30.03.1982. US 3990870 A, 09.11.1976. DE 3918452 A, 13.12.1990.

Адрес для переписки:

123458, Москва, ул. Твардовского, 11, кв.92, О.С. Кочетову

(72) Автор(ы):

Кочетов Олег Савельевич (RU),
Кочетова Мария Олеговна (RU),
Ходакова Татьяна Дмитриевна (RU),
Шестернинов Александр Владимирович (RU),
Стареев Михаил Евгеньевич (RU),
Львов Геннадий Васильевич (RU),
Куличенко Александр Владимирович (RU)

(73) Патентообладатель(и):

Кочетов Олег Савельевич (RU)

(54) ЦЕНТРОБЕЖНЫЙ СКРУББЕР

(57) Реферат:

Изобретение относится к технике мокрого пылеулавливания и может применяться в химической, текстильной, пищевой, легкой и других отраслях промышленности для очистки запыленных газов. Центробежный скруббер содержит корпус, патрубок для ввода запыленного газа с вращающейся заслонкой, патрубок для выхода очищенного газа с лопатками для выравнивания потока, оросительное устройство с подводом жидкости через нижнюю трубу и шламосборник. Оросительное устройство выполнено в виде полой, закрытой с одной стороны, цилиндрической камеры, имеющей тангенциальный продольный паз для выхода жидкости, причем направление крутки потока газа от тангенциального ввода противоположно направлению крутки распыленной жидкости из оросительного устройства. Технический результат – повышение эффективности и надежности процесса пылеулавливания. 1 ил.

Наиболее близким техническим решением к заявляемому объекту является газопромыватель, известный из книги А.А.Русанова. Справочник по пыле- и золоулавливанию. М., Энергоатомиздат, 1983, стр.113, рис.4.37 (прототип), центробежный скруббер, содержащий корпус, патрубок для ввода запыленного газа с вращающейся заслонкой, патрубок для выхода очищенного газа с лопатками для выравнивания потока, оросительное устройство и шламосборник.

Недостатком прототипа является сравнительно невысокая эффективность процесса пылеулавливания.

Технический результат – повышение эффективности и надежности процесса пылеулавливания.

Это достигается тем, что в центробежном скруббере, содержащим корпус, патрубок для ввода запыленного газа с вращающейся заслонкой, патрубок для выхода очищенного газа с лопатками для выравнивания потока, оросительное устройство и шламосборник, оросительное устройство выполнено в виде полой, закрытой с одной стороны, цилиндрической камеры, имеющей тангенциальный продольный паз для выхода жидкости, причем направление крутки потока газа от тангенциального ввода противоположно направлению крутки распыленной жидкости из оросительного устройства.

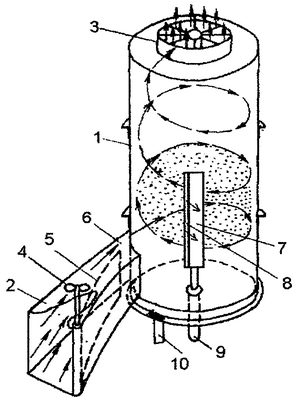

На чертеже изображен общий вид центробежного скруббера.

Центробежный скруббер содержит корпус 1, патрубок 2 для ввода запыленного газа с вращающейся заслонкой 4, патрубок 3 для выхода очищенного газа с лопатками для выравнивания потока, оросительное устройство 7 и шламосборник. Вращающаяся заслонка 4 установлена на дополнительной пластине 5, обеспечивающей тангенциальный подвод через канал 6. Оросительное устройство выполнено в виде полой, закрытой с одной стороны, цилиндрической камеры 7, имеющей тангенциальный продольный паз 6 для выхода жидкости, причем направление крутки потока газа от тангенциального ввода противоположно направлению крутки распыленной жидкости из оросительного устройства. Подвод жидкости осуществляется через трубу 9.

Центробежный скруббер работает следующим образом.

Запыленный газовый поток поступает в корпус 1 через тангенциальный ввод 2 запыленного газового потока и встречает на своем пути закрученный распыленный поток жидкости, имеющий направление крутки, противоположное направлению крутки газового потока. В результате такого взаимодействия образуется газожидкостная взвесь, которая поступает через раскручиватель 3 в патрубок и выбрасывается в атмосферу. Отвод шлама осуществляется через шламосборник 10.

Предлагаемый аппарат может быть применен для очистки от тонкой фракции пыли и увлажнения воздуха в вентиляционных установках и установках кондиционирования воздуха, а также при улавливании туманов, хорошо растворимой пыли, а также при совместном протекании процессов пылеулавливания, охлаждения газов и их абсорбции. Эффективность предлагаемой конструкции аппарата увеличивается за счет большей поверхности газожидкостной взвеси, путем применения встречно-закрученных потоков жидкости и газа, и составляет в вышеуказанных процессах и при улавливании пылевых частиц размером больше 5 мкм порядка 95…97%.

Формула изобретения

Центробежный скруббер, содержащий корпус, патрубок для ввода запыленного газа с вращающейся заслонкой, патрубок для выхода очищенного газа с лопатками для выравнивания потока, оросительное устройство с подводом жидкости через нижнюю трубу и шламосборник, отличающийся тем, что оросительное устройство выполнено в виде полой, закрытой с одной стороны, цилиндрической камеры, имеющей тангенциальный продольный паз для выхода жидкости, причем направление крутки потока газа от тангенциального ввода противоположно направлению крутки распыленной жидкости из оросительного устройства.

РИСУНКИ
