Патент на изобретение №2286743

(54) АППАРАТ ЭЛЕКТРОХИРУРГИЧЕСКИЙ ВЫСОКОЧАСТОТНЫЙ

(57) Реферат:

Изобретение относится к медицинской технике и может быть использовано для рассечения и коагуляции мягких тканей организма. Аппарат электрохирургический высокочастотный содержит последовательно соединенные источник тока высокой частоты, датчик тока и формирователь управляющего сигнала, выход которого соединен с управляющим входом источника тока высокой частоты, биполярный выход которого соединен через выходную цепь с биполярным входом биполярного пинцета. Дополнительно в него введены последовательно соединенные датчик напряжения, биполярный вход которого соединен с биполярным выходом выходной цепи, вычислитель, другой вход которого соединен с выходом датчика тока, формирователь аварийного сигнала и сигнализатор. Использование изобретения обеспечивает повышение удобства эксплуатации аппарата за счет сигнализации о приближении, возможности или наличии аварийного режима, возникающего в момент сближения или замыкания электродов биполярного пинцета. 1 ил.

Изобретение относится к медицинской технике и может быть использовано для рассечения и коагуляции мягких тканей организма.

Известен электрохирургический аппарат [1], содержащий источник тока, датчик тока, датчик напряжения, схему формирования оптимального сигнала управления и два электрода. Недостатком аппарата является отсутствие сигнализации о возможности или наличии аварийного режима аппарата в процессе хирургической операции.

Известен аппарат электрохирургический высокочастотный [2], содержащий источник высокочастотного тока, датчик тока, формирователь управляющего сигнала, выходную цепь, пассивный и активный электроды. Недостатком аппарата является отсутствие сигнализации о возможности или наличии аварийного режима аппарата в процессе хирургической операции.

Наиболее близким по технической сущности является аппарат электрохирургический высокочастотный [3], содержащий источник высокочастотного тока, датчик тока, формирователь управляющего сигнала, выходную цепь и биполярный пинцет. Недостатком аппарата является отсутствие сигнализации о возможности или наличии аварийного режима аппарата в процессе хирургической операции.

Задачей изобретения является создание условий для щадящего хирургического вмешательства и повышение удобства эксплуатации аппарата путем обеспечения сигнализации о возможности или наличии аварийного режима аппарата в процессе хирургической операции.

Решение задачи достигается тем, что в аппарат электрохирургический высокочастотный, содержащий последовательно соединенные источник тока высокой частоты, датчик тока и формирователь управляющего сигнала, выход которого соединен с управляющим входом источника тока высокой частоты, биполярный выход которого соединен через выходную цепь с биполярным входом биполярного пинцета, введены последовательно соединенные датчик напряжения, биполярный вход которого соединен с биполярным выходом выходной цепи, вычислитель, другой вход которого соединен с выходом датчика тока, формирователь аварийного сигнала и сигнализатор.

Технический результат предлагаемого решения состоит в обеспечении сигнализации о приближении, возможности или наличии аварийного режима, возникающего в момент сближения или замыкания электродов биполярного пинцета.

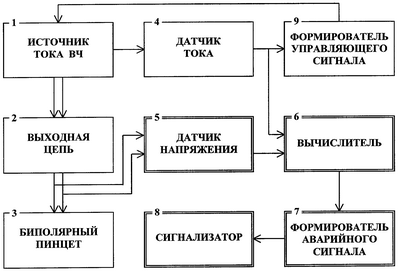

На чертеже представлена структурная схема аппарата электрохирургического высокочастотного.

Аппарат содержит источник 1 высокочастотного тока, выходную цепь 2, биполярный пинцет 3, датчик 4 тока, датчик 5 напряжения, вычислитель 6, формирователь 7 аварийного сигнала, сигнализатор 8 и формирователь 9 управляющего сигнала.

Аппарат работает следующим образом. Посредством органов управления источником 1 тока высокой частоты (не показаны) устанавливают требуемые параметры выходного воздействия и включают ток, который проходит через выходную цепь 2 и подается на биполярный пинцет 3. С выходов датчика 4 тока и датчика 5 напряжения поступают соответствующие сигналы переменного тока на вычислитель 6, в котором путем выполнения операции деления значения напряжения на значение тока с учетом их фазового соотношения и необходимыми поправочными коэффициентами определяется величина активной части импеданса ткани, находящейся между электродами биполярного пинцета, и выводится в виде напряжения постоянного тока. Формирователь 7 аварийного сигнала при превышении установленных одного или нескольких последовательных пороговых значений входного сигнала формирует один или несколько последовательных выходных сигналов запуска сигнализатора 8, который излучает предупредительные или аварийные сигналы звукового или иного характера. При этом формирователь 9 управляющего сигнала преобразует сигнал с выхода датчика 4 тока в сигнал управления уровнем биполярного тока источника 1 тока для поддержания тока в установленных пределах.

Аппарат может быть выполнен из типовых модулей и на доступной элементной базе. Конструктивное выполнение ряда блоков может совпадать или включать конструкции того же функционального назначения прототипа и аналогов. Например, конструкция блока 1 может совпадать с конструкцией подсистемы блоков 1-3 прототипа, конструкции блоков 2-4, 9 могут совпадать с конструкциями блоков 4-7 прототипа. Выполнение остальных блоков определяется их функциональным назначением и известно либо очевидно из уровня техники в применяемых временном и частотном диапазонах.

Библиографический список

Формула изобретения

Аппарат электрохирургический высокочастотный, содержащий последовательно соединенные источник тока высокой частоты, датчик тока и формирователь управляющего сигнала, выход которого соединен с управляющим входом источника тока высокой частоты, биполярный выход которого соединен через выходную цепь с биполярным входом биполярного пинцета, отличающийся тем, что в него введены последовательно соединенные датчик напряжения, биполярный вход которого соединен с биполярным выходом выходной цепи, вычислитель, другой вход которого соединен с выходом датчика тока, формирователь аварийного сигнала и сигнализатор.

РИСУНКИ
