Патент на изобретение №2286727

(54) РЕТРАКТОР-ОСВЕТИТЕЛЬ

(57) Реферат:

Изобретение относится к хирургическим инструментам и может быть использовано при традиционных и малоинвазивных полостных операциях. Ретрактор-осветитель включает держатель, лопатку и блок с узлом фиксации положением световода. Лопатка соединена с держателями зажимным шарниром и установлена в корпусе зажимного шарнира. Блок выполнен съемным и установлен на корпусе зажимного шарнира. В результате любой участок операционного пола имеет хорошее освещение. Местоположение светового пятна может быть быстро изменено и достигается удобство оперирования. 5 з.п. ф-лы, 2 ил.

Изобретение относится к медицине, к хирургическим инструментам и может быть использовано в различных областях хирургии при традиционных и малоинвазивных полостных операциях.

При оперировании объем операционного пространства можно создать с помощью ранорасширителей, а его локальное освещение – с помощью ретрактора-осветителя, который совмещает функции формирования операционного пространства и его освещения. Известен ретрактор-осветитель, включающий держатель, лопатку и световодный блок (заявка РФ №94011865, 1996 – прототип). Он имеет лопатку фиксированной длины, жестко связанную с держателем. При установке лопатки в нужное положение связанный с ней держатель может занимать неудобное для хирурга положение, мешающее обзору операционного поля и затрудняющее оперирование, что повышает риск хирургических процедур. При этом длина лопатки не всегда соответствует глубине раны, которую надо осветить. Световодный блок жестко закреплен на ретракторе. Этот ретрактор-осветитель после его установки в ране обеспечивает яркое освещение операционного поля только в небольшой, строго фиксированной области под световодом, так как в силу жесткости конструкции он не может изменять свое положение. Для освещения другой области операционного поля во время операции необходимо переустановить ретрактор-осветитель на другое место, что усложняет операцию, увеличивает ее время и снижает ее безопасность.

Таким образом, этот ретрактор-осветитель не пригоден для выполнения сложных операций, требующих стабильного хорошего освещения в любом месте операционного поля.

Задача изобретения – выполнение операций в сложных условиях, снижение опасности оперирования.

Технический результат – хорошее освещение любого участка операционного поля, быстрое изменение местоположения светового пятна, удобство оперирования.

Этот технический результат достигается тем, что в ретракторе-осветителе, включающем держатель, лопатку и световодный блок, авторами предложено установить лопатку в корпусе зажимного шарнира, который соединен с держателем, а световодный блок выполнить съемным с возможностью его установки на корпусе зажимного шарнира.

Установка лопатки в корпусе зажимного шарнира, соединенного с держателем, позволяет изменять положение лопатки и корпуса шарнира относительно держателя и фиксировать его, формируя операционное пространство. Размещение световодного блока на подвижном корпусе шарнира позволяет изменять положение светового пятна и хорошо освещать любой участок операционного поля вблизи ретрактора-осветителя. Выполнение световодного блока съемным позволяет установить его на любой ретрактор ранорасширителя с любой длиной лопатки, обеспечить хорошее освещение любого участка операционного поля в условиях как малого доступа, так и в труднодоступных зонах при оперировании из широкого доступа, а также произвести переустановку световодного блока без изменения положения ретракторов, что сокращает время операции и повышает ее безопасность. Возможность легко и быстро изменять место освещения операционного поля расширила круг операций, выполняемых в сложных условиях малого доступа или труднодоступных участках раны.

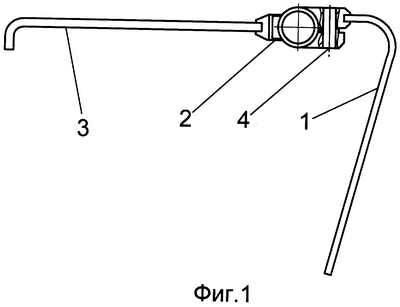

На фиг.1 показан шарнирный ретрактор, на фиг.2 – съемный световодный блок.

Ретрактор (фиг.1) состоит из лопатки 1, установленной в корпусе зажимного шарнира 2, соединенного с держателем 3. Зажимной шарнир в частном случае может иметь конструкцию, описанную в патенте РФ №2123297, 1998 г. В корпусе шарнира 2 выполнено гнездо 4 (например, в виде отверстия, паза и т.п.) для установки световодного блока.

Съемный световодный блок (фиг.2) состоит из световода 5, размещенного в корпусе 6, который снабжен узлом 7 фиксации положения световода 5 и средством 8 установки световодного блока в гнездо 4 шарнира 2 ретрактора. Узел 7 фиксации положения световода 5 может быть выполнен в виде цанги, хомута, винта и т.п., а средство 8 установки световодного блока может быть выполнено в соответствии с типом гнезда 4 в виде пальца, выступа и т.п.

Ретрактор-осветитель используют следующим образом. После разреза в рану устанавливают лопатки 1 шарнирных ретракторов, на каждом из которых имеется гнездо 4 для установки световодного блока, и формируют операционное пространство, фиксируя положение лопатки 1 и держателя 3 зажимным шарниром 2. На одном из этих ретракторов устанавливают съемный световодный блок, вставляя в гнездо 4 зажимного шарнира 2 средство 8 установки световодного блока на ретрактор.

Изменяя с помощью шарнира 2 положение лопатки 1 и световодного блока, установленного на подвижном корпусе зажимного шарнира 2, можно изменять положение светового пятна, добиваясь наилучших условий освещения вблизи ретрактора-осветителя. Для изменения области освещения операционного поля световодный блок переставляют на другой ретрактор, который при этом становится ретрактором-осветителем.

Таким образом, заявляемый ретрактор-осветитель обеспечивает хорошее освещение любого участка операционного поля, быстрое изменение местоположения светового пятна и удобство оперирования, что снижает опасность оперирования и позволяет выполнять сложные операции.

Формула изобретения

1. Ретрактор-осветитель, включающий держатель, лопатку и блок, содержащий размещенный в корпусе световод и узел фиксации положения световода, отличающийся тем, что лопатка соединена с держателем зажимным шарниром, причем лопатка установлена в корпусе зажимного шарнира, а блок выполнен съемным и установлен на корпусе зажимного шарнира.

2. Ретрактор-осветитель по п.1, отличающийся тем, что узел фиксации положения световода выполнен в виде цанги.

3. Ретрактор-осветитель по п.1, отличающийся тем, что узел фиксации положения световода выполнен в виде хомута.

4. Ретрактор-осветитель по п.1, отличающийся тем, что узел фиксации положения световода выполнен в виде винта.

5. Ретрактор-осветитель по п.1, отличающийся тем, что блок имеет выступ, а зажимной шарнир имеет выполненное под выступ гнездо.

6. Ретрактор-осветитель по п.1, отличающийся тем, что блок имеет палец, а зажимной шарнир имеет выполненное под палец гнездо.
