Патент на изобретение №2286662

(54) УСТРОЙСТВО ДЛЯ ОБРАБОТКИ ПОЧВЫ

(57) Реферат:

Изобретение относится к сельскохозяйственной технике и может найти применение на приусадебных и садовых участках и огородах для обработки почвы. Устройство для обработки почвы содержит зубья, объединенные в верхней части перемычкой, стойку, шарнирно соединенную с педалью, эластичный элемент, связывающий педаль со стойкой, решетку в нижней части стойки, и опорную площадку для ноги на перемычке. Опорная площадка для ноги выполнена в виде жестко соединенной с перемычкой и направленной в сторону, противоположную рабочей поверхности зубьев, П-образной опоры и противоположной ей относительно перемычки пяты. Пята закреплена на перемычке под углом 0-15° относительно плоскости опоры в направлении к стойке. Перемычка жестко соединена с педалью, зубья выполнены с острым углом при вершине, а стойка – с ручкой. Это обеспечит удобство обработки почвы, качественное рыхление и повышение производительности труда при подготовке почвы для посадки сельскохозяйственных культур. 4 ил.

Изобретение относится к сельскохозяйственной технике, в частности к садово-огородному инвентарю, и может найти применение на приусадебных и садовых участках и огородах для обработки почвы и выкапывания различных клубней.

Известно устройство для обработки почвы, содержащее зубья с острым углом при вершине, соединенные в верхней части перемычкой, присоединенной к стойке ручкой. Над перемычкой в одной плоскости с зубьями выполнена педаль с осями, жестоко соединенными с перемычкой и шарнирно – со стойкой, причем педаль соединена с ручкой эластичным элементом (патент РФ №2097950, кл. А 01 В 1/04, 1997 г.) (1).

Недостатком известного устройства является то, что поверхность перемычки с зубьями, на которую нажимают ногой для погружения зубьев в почву, имеет небольшую площадь, что приводит к повышенному удельному давлению на подошву, способствует появлению дополнительных усилий для удерживания при этом качающейся на осях перемычки с зубьями, и как следствие – к повышенному утомлению. Перемычка с недостаточной площадью вминается в почву, зубья не выходят на уровень необработанной почвы – это снижает качество рыхления.

Наиболее близким по технической сущности к заявленному устройству является аналог (прототип) лопата, содержащая черенок, установленную на нем перпендикулярную его оси и расположенную сзади него опорную часть лопаты, решетку в нижней передней части черенка, опорные площадки для ноги при погружении зубьев в землю и педаль для поворота копающей части (зубьев с перемычкой) на горизонтальной оси, причем педаль связана с копающей частью посредством тяги (SU 1389695 А1, 23.04.98) (2).

Аналогу присущи все недостатки вышеописанного устройства (1), и, кроме того, при работе такой лопатой требуются дополнительные усилия для выравнивания перемычки с зубьями, т.к. опорные площадки для ноги смещены влево-вправо относительно черенка и при внедрении зубьев в землю происходит их перекос. В описанных технических решениях (1,2) отсутствует эффект самоустановки зубьев при внедрении их в почву.

Задачей изобретения является устранение указанных недостатков и создание удобного устройства для обработки почвы на приусадебном участке, обеспечение качественного рыхления, снижение усилия при обработке почвы для посадки сельскохозяйственных культур.

Поставленная задача достигается за счет того, что в устройстве для обработки почвы, содержащем зубья с острым углом при вершине, объединенные в верхней части перемычкой, жестко соединенной с педалью, стойку, шарнирно соединенную с педалью, эластичный элемент, связывающий педаль со стойкой, решетку в нижней части стойки и опорную площадку для подошвы на перемычке, выполненную в виде жестко соединенной с перемычкой и направленной в сторону, противоположную рабочей поверхности зубьев, П-образной опоры и противоположной ей относительно перемычки пяты, закрепленной на перемычке под углом 0-15° относительно плоскости опоры в направлении к стойке, при этом перемычка жестко соединена с педалью, а стойка выполнена с ручкой. Такая форма опорной площадки (перемычка + П-образная опора + пята, приподнятая на угол 0-15°) за счет увеличения поверхности ее контакта с подошвой позволит по сравнению с известными решениями уменьшить удельное давление на подошву, обеспечить самоустановку зубьев при внедрении их в почву и исключить вдавливание перемычки в землю при рыхлении.

Угол 0-15° для пяты выбран исходя из естественной формы подошвы для обеспечения плотного прилегания к опорной площадке.

Для повышения прочности решетки и исключения ее деформации при работе она снабжена ребрами жесткости.

В случае необходимости решетка может быть выполнена съемной.

Для увеличения срока службы эластичного элемента он выполнен в виде витой пружины.

Сопоставленный анализ заявленного устройства с прототипом и другими известными решениями в данной области показывает, что изложенная совокупность признаков не известна из существующего уровня техники и не следует явным образом для специалиста в данной области техники, на основании чего можно сделать вывод о соответствии критерию изобретения «новизна» и «изобретательский уровень».

Соответствие предлагаемого технического решения критерию изобретения «промышленная применимость» следует из приведенного ниже примера конкретного выполнения устройства, его применения в работе и эффективности.

Изобретение иллюстрировано чертежами, где:

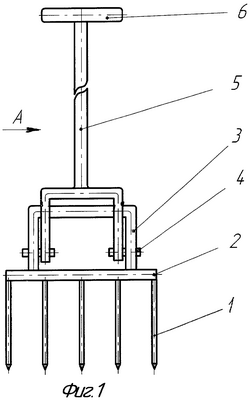

на фиг.1 изображен главный вид (спереди) предлагаемого устройства (решетка не показана);

на фиг.2 – вид А (сбоку) на фиг.1;

на фиг.3 – вид Б на решетку на фиг.2;

на фиг.4 – вид В на опору на фиг.2.

Перечень позиций на чертеже:

1 – зубья;

2 – перемычка;

3 – педаль;

4 – шарнир;

5 – стойка;

6 – ручка;

7 – решетка;

8 – ребра жесткости;

9 – опора;

10 – пята;

11 – эластичный элемент.

Устройство для обработки почвы содержит зубья 1 с острыми углами при вершине, соединенные в верхней части общей перемычкой 2, с которой жестко скреплена педаль 3. С педалью 3 при помощи шарнира 4 соединена стойка 5 с ручкой 6. На стойке 5 в ее нижней части со стороны рабочей поверхности зубьев смонтирована решетка 7, например, при помощи болтового соединения. Для предотвращения деформации при работе решетка укреплена со стойкой ребрами жесткости 8. На перемычке 2 перпендикулярно плоскости зубьев со стороны нерабочей поверхности зубьев закреплена П-образная опора 9, а со стороны рабочей поверхности зубьев под углом 0-15° к плоскости П-образной опоры по направлению к стойке (вверх) закреплена пята 10. Стойка 5 соединена с педалью 3 эластичным элементом 11.

Работа с помощью заявленного устройства производится следующим образом.

Устройство берут за ручку 6 и устанавливают зубьями 1 на поверхности почвы.

Нажимают ногой на перемычку 2, опору 9 с пятой 10 и внедряют зубья в почву.

Притягивают стойку 5 к себе, нажимают ногой на педаль 3, которая вместе с зубьями поворачивается вокруг опоры 9.

При вращении вокруг опоры 9 почва перемещается вверх, соприкасается с решеткой 7 и комья размельчаются (разбиваются).

Для исключения размельчения почвы при осенней подготовке к зиме стойку отводят от решетки при движении почвы вверх.

Затем делается шаг назад, не поднимая устройства, перемещают его, и процесс повторяется.

Педаль 3 с зубьями 1 возвращается в исходное положение при помощи эластичного элемента 11.

При опробовании устройства на черноземелье определены оптимальные размеры: количество зубьев (4…5) длиной 250 мм, ширина перемычки 360-500 мм.

Формула изобретения

Устройство для обработки почвы, содержащее зубья, объединенные в верхней части перемычкой, стойку, шарнирно соединенную с педалью, эластичный элемент, связывающий педаль со стойкой, решетку в нижней части стойки, и опорную площадку для ноги на перемычке, отличающееся тем, что опорная площадка для ноги выполнена в виде жестко соединенной с перемычкой и направленной в сторону, противоположную рабочей поверхности зубьев, П-образной опоры и противоположной ей относительно перемычки пяты, которая закреплена на перемычке под углом 0-15° относительно плоскости опоры в направлении к стойке, при этом перемычка жестко соединена с педалью, зубья выполнены с острым углом при вершине, а стойка – с ручкой.

РИСУНКИ
