Патент на изобретение №2286653

(54) ТРУБЧАТЫЙ ЭЛЕКТРОНАГРЕВАТЕЛЬ

(57) Реферат:

Изобретение относится к электротехнике, а именно к нагревательным устройствам, и может быть использовано в производственных установках, например в реакторе твердофазной поликонденсации при производстве полиэтилентерефталата. Трубчатый электронагреватель содержит оболочку, внутри которой смонтированы контактные стержни, спираль, электроизолирующий наполнитель и узел герметизации контактных стержней с изоляторами и герметизирующим веществом. Трубчатый электронагреватель дополнительно снабжен герметичной гильзой, внутри которой расположена оболочка трубчатого электронагревателя, а пространство между стенками оболочки и герметичной гильзы заполнено солью. Например, в качестве соли в реакторе твердофазной поликонденсации при производстве полиэтилентерефталата используют соль нитрозония ([NO]₂S₂O₇). Использование устройства трубчатого электронагревателя позволяет снизить энергопотребление благодаря более рациональной схеме обогрева, обеспечить поддержание постоянной температуры в реакторе. 2 ил.

Изобретение относится к электротехнике, а именно к нагревательным устройствам, и может быть использовано в производственных установках, например в реакторе твердофазной поликонденсации при производстве полиэтилентерефталата.

Известно устройство, которое содержит: оболочку, контактные стержни, спираль, электроизолирующий наполнитель и узел герметизации контактных стержней, включающий изоляторы и герметизирующее вещество (Н 05 В 3/48, 2002132950, 20.06.2004 г.).

Недостатками данного устройства являются: большое энергопотребление, невозможность поддерживать постоянную температуру.

Задача изобретения – снизить энергопотребление благодаря более рациональной схеме обогрева, поддержание постоянной температуры.

Трубчатый электронагреватель содержит оболочку, внутри которой смонтированы контактные стержни, спираль, электроизолирующий наполнитель и узел герметизации контактных стержней с изоляторами и герметизирующим веществом. Трубчатый электронагреватель дополнительно снабжен герметичной гильзой, внутри которой расположена оболочка трубчатого электронагревателя, а пространство между стенками оболочки и герметичной гильзы заполнено солью. Например, в качестве соли в реакторе твердофазной поликонденсации при производстве полиэтилентерефталата используют соль нитрозония ([NO]₂S₂O₇).

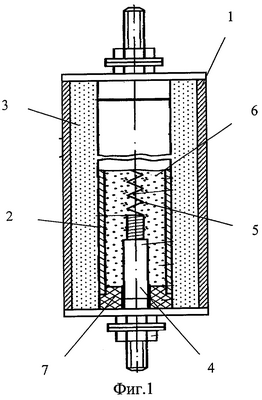

Трубчатый электронагреватель изображен на чертеже на фиг.1 – в разрезе, на фиг.2 – устройство реактора твердофазной поликонденсации.

Трубчатый электронагреватель состоит из герметичной гильзы 1, внутри которой расположена оболочка 2. В пространстве между гильзой и оболочкой находится соль нитрозония 3. Внутри оболочки располагаются контактные стержни 4, спираль 5, электроизолирующий наполнитель 6 и узел герметизации контактных стержней 7.

Трубчатый электронагреватель работает следующим образом. Например, при получении полиэтилентерефталата в реакторе твердофазной поликонденсации включается трубчатый электронагреватель, при этом напряжение подается на контактные стержни, находящаяся внутри гильзы соль нитрозония нагревается до температуры плавления и расплавляется при t=233°C, как только этот процесс заканчивается, температура расплава повышается выше 233°С, и система автоматического регулирования (далее CAP на фиг.1 не показано) отключает трубчатый электронагреватель. При этом корпус реактора также нагревается до температуры 233°С, тогда в корпус реактора подаются реагенты. Далее соль начинает остывать и, достигнув t=233°C, кристаллизуется в твердое состояние. Когда в твердом состоянии температура соли понижается ниже температуры 233°С, срабатывает CAP, включается трубчатый электронагреватель.

В отключенном состоянии трубчатый электронагреватель (без потребления электроэнергии) поддерживает температуру 233°С до тех пор, пока не закончится процесс кристаллизации или плавления.

Использование устройства трубчатого электронагревателя позволяет снизить энергопотребление благодаря более рациональной схеме обогрева, обеспечить поддержание постоянной температуры в реакторе.

Формула изобретения

Трубчатый электронагреватель, содержащий оболочку, внутри которой смонтированы контактные стержни, спираль, электроизолирующий наполнитель и узел герметизации контактных стержней с изоляторами и герметизирующим веществом, отличающееся тем, что он дополнительно снабжен герметичной гильзой, внутри которой расположена оболочка трубчатого электронагревателя, а пространство между стенками оболочки и герметичной гильзы заполнено солью нитрозония.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 13.04.2007

Извещение опубликовано: 10.12.2008 БИ: 34/2008
