Патент на изобретение №2286534

(54) ПОДВЕСНАЯ ЗАБОЙКА

(57) Реферат:

Изобретение относится к области буровзрывных работ в крепких горных породах и может быть использовано в различных отраслях, применяющих взрывные работы в скальных массивах горных пород. Подвесная забойка представляет собой разрезной цилиндр с не менее чем тремя продольными прорезями и коническим расширением полости вниз от днища. Снизу в полость разрезного цилиндра вставлен полый распорный конус, соединенный с канатной тягой, верхним концом закрепленной на треноге. Предлагаемая подвесная забойка позволяет запирать продукты взрыва в зарядной полости до разрушения массива и тем самым повысить эффективность использования энергии взрыва на дробление породы. 3 ил.

Изобретение относится к области горного дела, в частности к средствам для ведения горных работ на дневной поверхности, преимущественно для щадящих взрывов.

Известен целый ряд конструкций запирающих забоек в виде пластмассовых пробок, деревянных и бетонных клиньев /1/. Основным их недостатком является сложность применения и невозможность повторного использования.

Технической задачей, на решение которой направлено предлагаемое изобретение, является повышение эффективности взрывного дробления горных пород за счет длительного запирания продуктов детонации в зарядной полости до момента полного разрушения окружающей породы подвесной металлической забойкой.

Поставленная задача достигается применением подвесной забойки, представляющей собой разрезной цилиндр с не менее чем тремя продольными прорезями и коническим расширением полости вниз от днища, снизу в полость разрезного цилиндра вставлен полый распорный конус, соединенный с канатной тягой, верхним концом закрепленной на треноге.

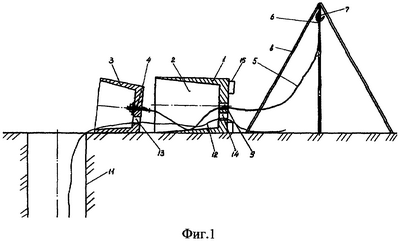

На фиг.1 схематично изображен порядок сборки подвесной забойки на поверхности уступа; на фиг.2 – положение подвесной забойки перед установкой в рабочее положение; на фиг.3 – подвесная забойка в рабочем положении в скважине.

Подвесная забойка выполняется из металла и включает разрезной цилиндр 1, разрезанный вдоль не менее чем на три одинаковые части, с полостью 2, в которую снизу вставляется полый распорный конус 3, соединенный рым-болтом 4 с канатной тягой 5, верхний конец которой снабжен петлей 6 для подвески на крюке 7 треноги 8. Канатная тяга 5 проходит сквозь отверстие 9 в днище разрезного цилиндра 1, установленного на крестовину 10.

Подвесная забойка работает следующим образом. На поверхности блока забойку собирают в конструктивный элемент. Для этого разрезной цилиндр 1 и полый распорный конус 3 укладываются на поверхности уступа около скважины 11. Проводник инициирующего импульса 12 (детонирующий шнур или провода электродетонатора) пропускают через отверстие 13 полого распорного конуса 3 и отверстие 14 разрезного цилиндра 1, а канатную тягу 5 пропускают через отверстие 9 в днище разрезного цилиндра 1, петля 6 закрепляется на крюке 7 треноги 8. После этого полый распорный конус 3 опускают в скважину 11, при этом треногу 8 и разрезной цилиндр 1 надвигают по поверхности уступа и устанавливают соосно скважине 11, причем под разрезной цилиндр 1 подкладывают крестовину 10.

Для установки подвесной забойки в рабочее положение поднимают разрезной цилиндр 1 за рукоятки 15, убирают крестовину 10 и сбрасывают разрезной цилиндр 1 в скважину 11, придерживая в натянутом состоянии канатную тягу 5 и проводник инициирующего импульса 12. Разрезной цилиндр 1, двигаясь с ускорением, надвигается на полый распорный конус 3, неподвижно подвешенный на канатной тяге 5, при этом нижняя часть разрезного цилиндра 1 расходится и плотно прижимается к стенкам скважины 11, после этого тренога 8 убирается, а петля 6 канатной тяги 5 соединяется с поверхностной системой последующего извлечения забойки из взорванной горной массы, например, канатами, автошинами и т.п., и подвесная забойка готова к работе.

После детонации заряда ВВ в зарядной полости резко возрастает давление продуктов детонации до величин в несколько десятков тысяч атмосфер и происходит динамический удар газов по большой поверхности внутренней полости распорного конуса 3, что приводит к дальнейшему вдавливанию его в цилиндр 1 на некоторую величину и увеличению таким образом распора в стенки скважины. Таким положение подвесной забойки остается вплоть до прорыва продуктов детонации из зарядной полости в атмосферу через трещины в разрушенном массиве. Обеспечивая длительную замкнутость зарядной полости, подвесная забойка способствует более полному протеканию вторичных реакций в продуктах детонации и соответственно повышает энергию взрыва; это особенно важно для современных крупнодисперсных ВВ типа гранулитов и граммонитов, у которых значительная доля энергии выделяется в процессе вторичных реакций.

После взрыва подвесную забойку извлекают из горной массы и она готова для повторного использования.

Таким образом, заявляемая подвесная забойка позволяет запирать продукты взрыва в зарядной полости до разрушения массива и тем самым повысить эффективность использования энергии взрыва на дробление пород.

Источники информации

1. Миндели Э.О., Демчук П.А., Александров В.Е. Забойка шпуров. – М.: Недра, 1967. – 152 с.

Формула изобретения

Подвесная забойка, представляющая собой разрезной цилиндр с не менее чем тремя продольными прорезями и коническим расширением полости вниз от днища, снизу в полость разрезного цилиндра вставлен полый распорный конус, соединенный с канатной тягой, верхним концом закрепленной на треноге.

РИСУНКИ
