Патент на изобретение №2286516

(54) ГЕЛИОУСТАНОВКА

(57) Реферат:

Изобретение относится к гелиотехнике. Гелиоустановка включает оптически связанные концентратор излучения в виде отражателя и приемник солнечного излучения, и она дополнительно содержит активный излучающий элемент приемной телевизионной спутниковой антенны, при этом отражатель ориентирован на солнце и его диаграмма направленности ориентирована в сторону источника телевизионных радиосигналов. Изобретение должно обеспечить расширение функциональных возможностей гелиоустановки. 1 ил.

Изобретение относится к гелиотехнике и позволяет расширить функциональные возможности отражателей гелиоустановок.

Из уровня техники известны гелиоустановки, содержащие оптически связанные концентратор излучения в виде отражателя и приемник солнечного излучения (SU 851012, F 24 J 2/02, 1979; SU 1451474 A1, F 24 J 2/06, 1989; RU 2154243 C1, F 24 J 2/43, 2000; RU 2196280, F 24 J 2/14, 2002).

В известных решениях в качестве приемников излучения используются разнообразные трубы – коллекторы с теплоносителем и/или фотоэлектрические преобразователи, которые воспринимают усиленный концентратором – отражателем поток солнечного излучения, однако при этом другие свойства отражателя не используются.

Изобретение направлено на расширение функциональных возможностей гелиоустановки за счет использования способности отражателя принимать и излучать (отражать) электромагнитные (радио) волны с определенной формой диаграммы направленности.

Решение поставленной задачи обеспечивается тем, что гелиоустановка включает оптически связанные концентратор излучения в виде отражателя и приемник солнечного излучения, согласно изобретению она дополнительно содержит активный излучающий элемент приемной антены.

При этом концентратор излучения выполнен в виде отражателя с цилиндрической поверхностью, а активный излучающий элемент выполнен в виде вибратора или набора вибраторов, или типа «волновой канал».

Как вариант, концентратор излучения выполнен в виде цилиндрического отражателя с круговой или параболической образующей поверхности, а активный излучающий элемент выполнен в виде конвертора или ЛНБ – конвертора, или типа «волновой канал».

Заявленное устройство представляет собой комбинированную гелиоантенную установку, в которой в сочетании с приемником солнечного излучения и активным излучающим элементом антенны полностью использует свои свойства концентрировать солнечную энергию (излучение) и направленно отражать (принимать) электромагнитные волны (радиоволны).

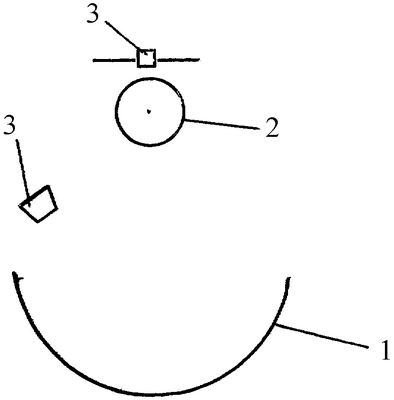

На чертеже представлен общий вид гелиоустановки.

Гелиоустановка содержит отражатель 1 с цилиндрической поверхностью (с круговой или параболической образующей), в фокальной зоне которого размещен приемник 2 солнечного излучения (труба с теплоносителем и/или фотоэлектрический преобразователь) и активный излучающий элемент приемной (например, телевизионной спутниковой) антенны 3 (набора вибраторов). При этом в качестве активного излучающего элемента антенны 3 может быть использован набор вибраторов, конвертор спутниковой антенны (или ЛНБ – конвертор), или типа «волновой канал» (на чертеже не показано).

Гелиоустановка работает следующим образом.

При ориентации отражателя 1 на солнце и его диаграммы направленности в сторону источника телевизионных радиосигналов гелиоустановка обеспечивает преобразование приемником 2 излучения сконцентрированной отражателем 1 солнечной энергии в тепло- или электроэнергию, а активный излучающий элемент 3 приемной антенны обеспечивает возможность приема телевизионных вещательных программ, что расширяет функциональные возможности гелиоустановки в целом.

Формула изобретения

Гелиоустановка, включающая оптически связанные концентратор излучения в виде отражателя и приемник солнечного излучения, отличающаяся тем, что дополнительно содержит активный излучающий элемент приемной телевизионной спутниковой антенны, при этом отражатель ориентирован на солнце и его диаграмма направленности ориентирована в сторону источника телевизионных радиосигналов.

РИСУНКИ
