Патент на изобретение №2286299
|
||||||||||||||||||||||||||
(54) КОВШОВЫЙ ЭЛЕВАТОР
(57) Реферат:
Изобретение относится к промышленному транспорту, а именно к ковшовым элеваторам. Ковшовый элеватор включает верхний приводной и нижний натяжной барабаны, расположенные соответственно в верхней и нижней частях кожуха, гибкий тяговый орган, патрубки для загрузки и выгрузки. Ковш соединен с гибким тяговым органом посредством плоской пружины, а на верхнем барабане установлены кулачки с шагом, равным шагу ковшей. Техническим результатом является повышение производительности за счет приближения ковша к выгрузному патрубку. 2 ил.

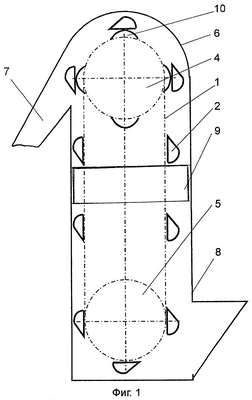

Изобретение относится к промышленному транспорту, а именно к ковшовому элеватору. Известный ковшовый элеватор, выбранный в качестве прототипа заявленного ковшового элеватора, содержит верхний приводной и нижний натяжной барабаны, расположенные соответственно в верхней и нижней частях кожуха, гибкий тяговый орган, патрубки для загрузки и выгрузки [1]. Недостатком этого устройства является большой процент обратной сыпи зерна, что ведет к снижению производительности. Задача изобретения состоит в повышении производительности, что достигается приближением ковша к выгрузному патрубку. Поставленная задача достигается за счет того, что в ковшовом элеваторе, включающем верхний приводной и нижний натяжной барабаны, расположенные соответственно в верхней и нижней частях кожуха, гибкий тяговый орган, патрубки для загрузки и выгрузки, согласно изобретению на верхнем барабане установлены кулачки с шагом, равным шагу ковшей, а ковши соединены с гибким тяговым органом посредством плоской пружины. На фиг.1 изображен ковшовый элеватор, общий вид, фиг.2 – соединение ковша с гибким тяговым органом посредством плоской пружины. Ковшовый элеватор содержит вертикальный бесконечный тяговый орган 1 с прикрепленными к нему ковшами 2 посредством плоской пружины 3. Верхний приводной 4 и нижний натяжной 5 барабаны, огибаемые тяговым органом 1, расположены в кожухе, состоящем из головки 6 с патрубком 7 для выгрузки. Нижний натяжной барабан 5 установлен в башмаке 8. Между головкой 6 и башмаком 8 расположены промежуточные секции 9. На верхнем приводном барабане 4 установлены кулачки 10 с шагом, равным шагу ковшей. Ковшовый элеватор работает следующим образом. При подходе к верхнему барабану 4 ковши 2 за счет взаимодействия с кулачками 10 отходят на больший радиус, что обеспечивает лучшую выгрузку ковшей 3. В таком положении ковш 2 удерживается плоской пружиной 3, которая также возвращает ковш 2 в первоначальное положение, после того как он пройдет барабан 4. Источник информации 1. Авторское свидетельство СССР №1237582, Кл. В 65 G 17/36.
Формула изобретения
Ковшовый элеватор, включающий верхний приводной и нижний натяжной барабаны, расположенные соответственно в верхней и нижней частях кожуха, гибкий тяговый орган, патрубки для загрузки и выгрузки, отличающийся тем, что ковш соединен с гибким тяговым органом посредством плоской пружины, а на верхнем барабане установлены кулачки с шагом, равным шагу ковшей.
РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 02.02.2007
Извещение опубликовано: 20.06.2008 БИ: 17/2008
|
||||||||||||||||||||||||||
