Патент на изобретение №2286254

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2286254 (13) C1
(51) МПК

B29C45/16 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 28.12.2010 – прекратил действие, но может быть восстановлен

(21), (22) Заявка: 2005116311/12, 31.05.2005

(24) Дата начала отсчета срока действия патента:

31.05.2005

(46) Опубликовано: 27.10.2006

(56) Список документов, цитированных в отчете о
поиске:
SU 1801761 A1, 15.03.1993. SU 246030 A1, 01.01.1969. RU 2194428 C1, 20.12.2002. SU 3955533 A1, 30.10.1987. DE 4116437 A1, 28.11.1991.

Адрес для переписки:

125009, Москва, Никитский пер., 5, ЗАО “ИНТЕКО”

(72) Автор(ы):

Батурина Елена Николаевна (RU),
Батурин Виктор Николаевич (RU),
Пиняев Александр Филиппович (RU)

(73) Патентообладатель(и):

Закрытое акционерное общество “ИНТЕКО” (RU)

(54) СПОСОБ СОЕДИНЕНИЯ ОКРАШЕННОЙ ПОЛИМЕРНОЙ ПЛЕНКИ С ЭЛЕМЕНТАМИ ПЛАСТМАССОВОЙ МЕБЕЛИ

(57) Реферат:

Изобретение относится к промышленности пластмасс и касается способа соединения окрашенной полимерной пленки с элементами пластмассовой мебели. Способ соединения окрашенной полимерной пленки с элементами пластмассовой мебели включает крепление пленки к поверхности пресс-формы литьевой машины посредством обработки электростатическим разрядом с последующими литьем под давлением полимерного материала, охлаждением изделия в пресс-форме и его извлечением. После крепления окрашенной полимерной пленки к поверхности пресс-формы электростатическим разрядом поверхность пленки дополнительно обрабатывают распылением аэрозоли, состоящей из кремнийорганической жидкости, бисбензофенона и стерически затрудненного фенола с последующим литьем под давлением полимерного материала, охлаждением изделия в пресс-форме и его извлечением. Изобретение позволяет значительно увеличить долговечность и цветостойкость готовых изделий и полностью исключить технологический брак. 2 табл.

Предлагаемое изобретение относится к промышленности пластмасс и касается разработки способа соединения окрашенной полимерной пленки с элементами пластмассовой мебели (крышки столов, спинки и сиденья стульев и т.д.) в процессе литья под давлением полимерных материалов.

Окрашенные полимерные пленки-деколи, которые соединяют с элементами пластмассовой мебели в процессе литья под давлением полимерных материалов представляют из себя, как правило, двухслойную пленку с красочным рисунком или логотипом, или информационным текстом, расположенными между слоями пленочного материала или трехслойные с различными функциями третьего слоя (как правило, третий слой – адгезионный) или однослойные и двухслойные пленки (с различной тонировкой) и поставляются на рынок зарубежными и отечественными фирмами.

Технологии и свойства многослойных пленок известны и описаны, см., например, в монографии «Многослойные и комбинированные пленочные материалы», авт. Д.Ф. Каган, В.Е. Гуль, Л.Д. Самарина. – М.: Химия, 1989.

Основу предлагаемого способа составляет известное в науке и технике явление, что если в электрическое поле поместить диэлектрик (полимер) и проводник (металл), то на поверхности металла возникают (накапливаются) отрицательные заряды, а диэлектрик накапливает положительные (см. Х. Кухлинг, «Справочник по физике». – М.: Мир, 1985, с.323-332; Дж.Х. Бристон, Л.Л. Катан, «Полимерные пленки». – М.: Химия, 1993, с.375; Энциклопедия полимеров, Сов. Энциклопедия, 1977, т.3, с.940-941).

На основании установленных закономерностей поведения полимерного материала в электрическом поле разработаны эффективные методы нанесения полимерных материалов на металлические изделия, например, электростатическим распылением полимерных красок (см. «Лакокрасочные материалы и покрытия», под ред. Ламбурна Р. – С.-Петербург: Химия, 1991, с.316-319), а также технологический процесс соединения окрашенной полимерной пленки с элементами пластмассовой мебели (см. Приложение №1).

Известен способ соединения окрашенной полимерной пленки (деколя) с элементами пластмассовой мебели в процессе литья полимеров под давлением, включающий крепление пленки к поверхности пресс-формы литьевой машины посредством обработки электростатическим разрядом с последующими литьем под давлением полимерного материала, охлаждением изделия в пресс-форме и его извлечением (Патент РФ №2194428 – прототип). Предложены различные варианты соединения полимерных пленок с элементами пластмассовой мебели.

Однако данное техническое решение не обеспечивает долговечности и цветостойкости покрытия в процессе эксплуатации готового изделия и не способствует исключению технологического брака (образование складок, пузырей и т.д.).

Поставленная техническая задача решается тем, что в способе соединения окрашенной полимерной пленки с элементами пластмассовой мебели, включающем крепление пленки к поверхности пресс-формы литьевой машины посредством обработки электростатическим разрядом, после крепления окрашенной полимерной пленки к поверхности пресс-формы электростатическим разрядом поверхность пленки дополнительно обрабатывают распылением аэрозоли состава, мас.%:

Кремнийорганическая жидкость 95,0-98,5

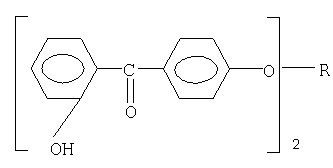

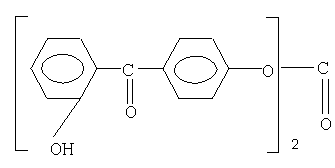

Бисбензофенон общей формулы:

где R=(CH2)4

или

или

1,45-4,0

Стерически затрудненный фенол общей формулы:

или

0,01-1,0

в количестве 5,0-20,0 г/м2 с последующими литьем под давлением полимерного материала, охлаждением изделия в пресс-форме и его извлечением. По предлагаемому изобретению используют:

– бисбензофеноны марок С-67, С-165, С-171 в виде кристаллических порошков с температурами плавления, °С: 149-150, 159-160, 147-148 и М.м. 484,5; 482,6; 454,4 соответственно (см. «Стабилизация пленочных материалов и искусственных кож». – М., 1974, с.94-95);

– стерически затрудненные фенолы – известные продукты, выпускаемые фирмами Швейцарии, под торговой маркой, например, «ирганокс», или США – под торговой маркой, например «Сантонокс», СаО-6, или ФРГ-под торговой маркой, например «Адвастаб – 406»;

– кремнийорганическая жидкость, марки «приборная 5» с пл. 0,99-1,02 г/см3;

– однослойные полимерные окрашенные или тонированные пленки;

– двухслойные окрашенные пленки из одинаковых или родственных полимеров:

ПП-ПП, ПЭВП-ПП, ПЭНП-ПЭВП, ПЭНП-сополимер ПП и др.

Долговечность и цветостойкость готовых изделий определяли под действием ртутной лампы ДРТ-400 (ГОСТ 13025.2-85)

Изобретение иллюстрируют примеры.

Пример 1.

Готовят состав, включающий, мас.%:

Кремнийорганическая жидкость 95,0
Бисбензофенон С-67
1,3-ди-(4-бензоил-3′-оксифенокси) – пропанол-2 4,0
Стерически затрудненный фенол – «Сантонокс» 1,0

диспергированием твердой фазы в жидкой среде при температуре 20-25°С в течение 10 мин в смесителе лопастного типа.

Окрашенная двухслойная пленка, состоящая из лицевого слоя на основе полипропилена толщиной 40 мкм и нижнего полипропиленового толщиной 80 мкм, между которыми находится красочное покрытие, крепится электростатическим разрядом к поверхности пресс-формы литьевой машины, после чего поверхность пленки дополнительно обрабатывают распылением аэрозоли вышеуказанного состава в количестве 5 г/м2. После литья под давлением в пресс-форму полимерного материала на основе полипропилена литьевых марок, например 01030 или 01060 (ТУ 2211-015-00203521-95), или соответствующих марок по ГОСТ 26996-86 и охлаждения готового изделия, например крышки стола, его извлекают из пресс-формы.

Примеры 2-5.

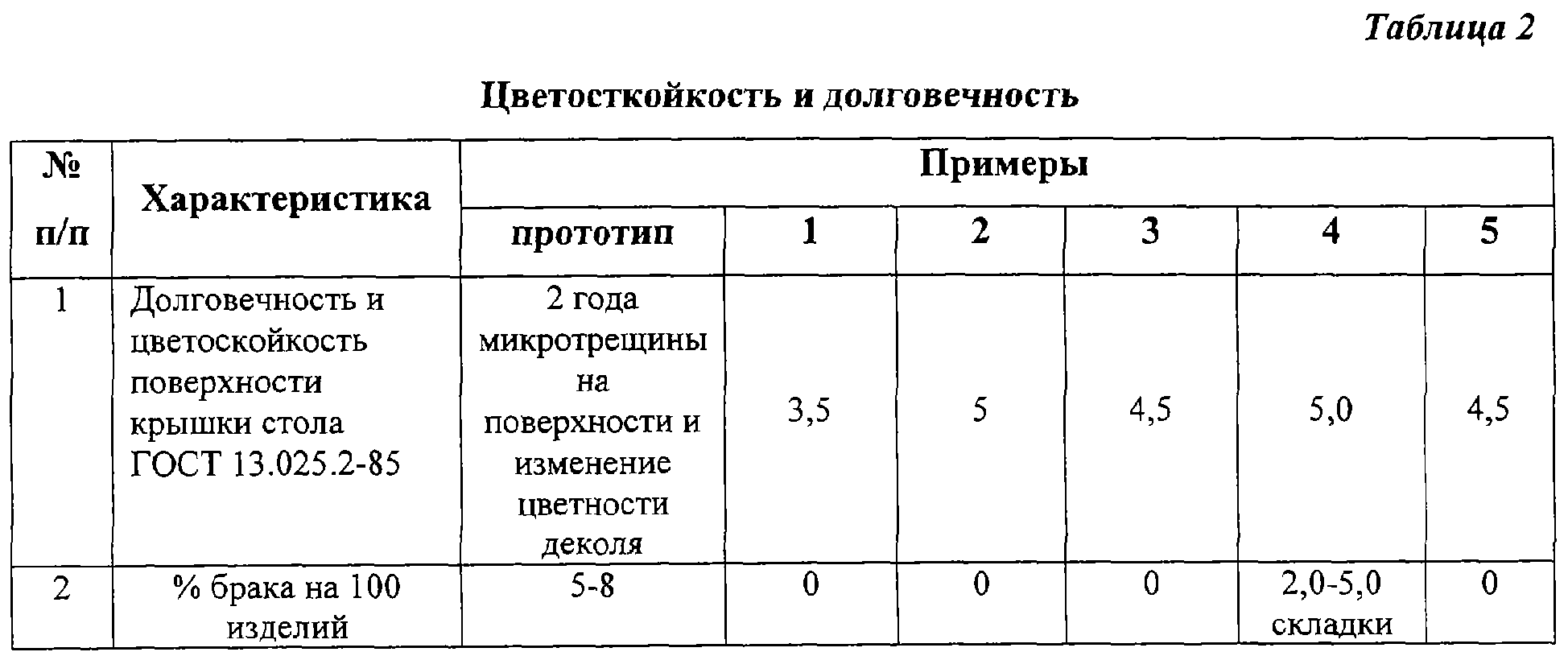

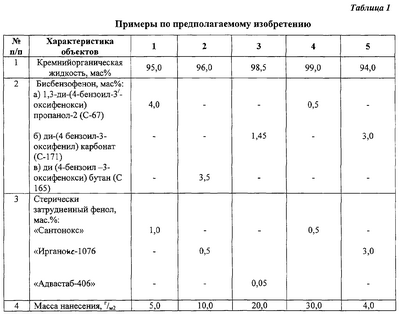

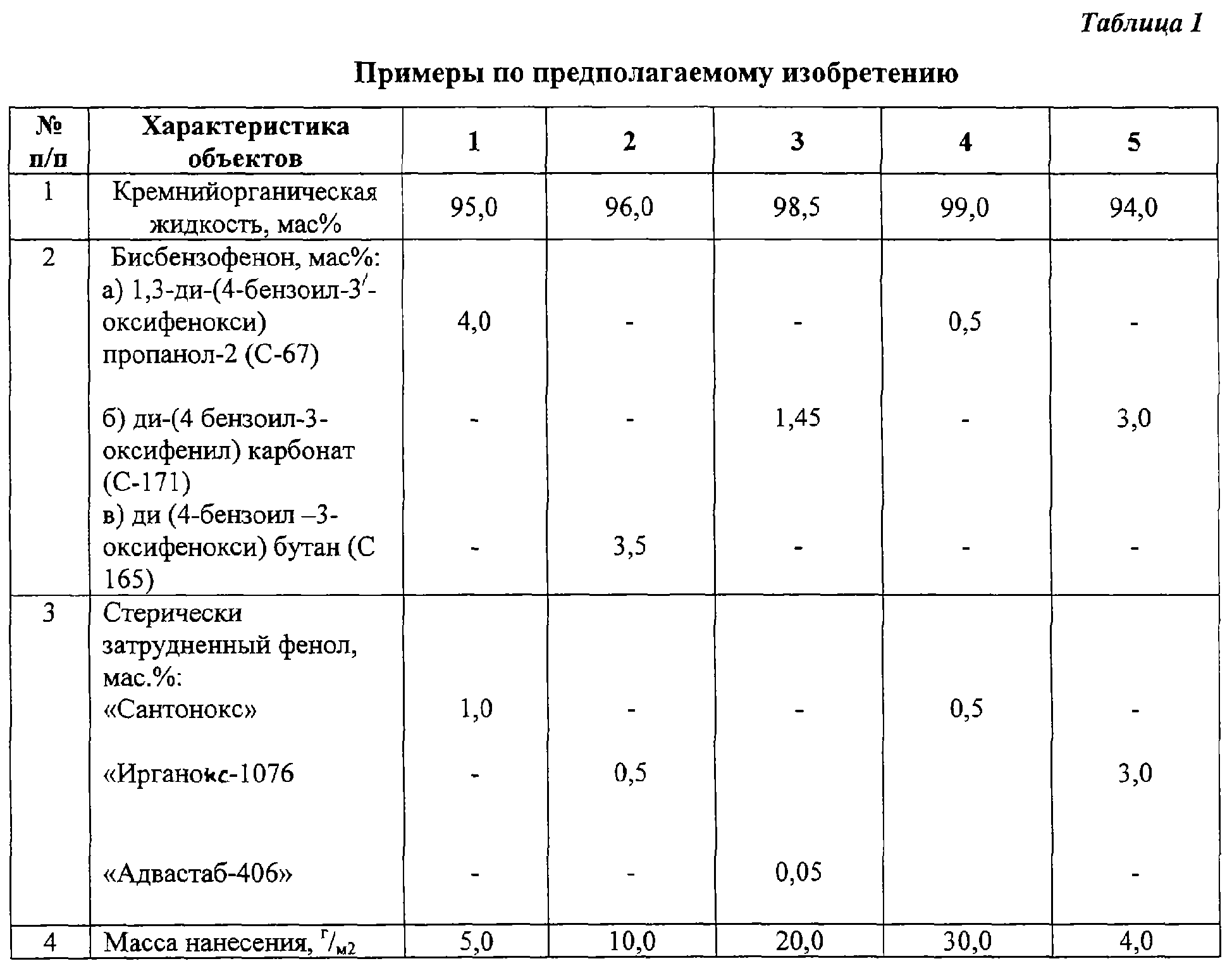

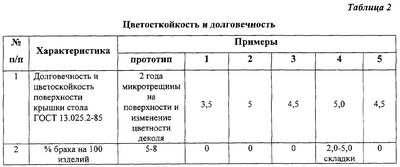

Аналогично примеру 1 готовят композиции аэрозолей, составы которых представлены в таблице 1, и получают готовые изделия по предложенному способу. Данные о долговечности и цветостойкости готовых изделий представлены в таблице 2.

Анализ данных таблицы 2 показывает, что предлагаемый способ соединения окрашенной полимерной пленки к элементам пластмассовой мебели позволяет значительно увеличить долговечность и цветостойкость готовых изделий в условиях атмосферного старения под действием солнечной радиации в «разрушительном» для большинства полимеров УФ диапазоне волн и полностью исключить технологический брак.

Формула изобретения

Способ соединения окрашенной полимерной пленки с элементами пластмассовой мебели, включающий крепление пленки к поверхности пресс-формы литьевой машины посредством обработки электростатическим разрядом с последующими литьем под давлением полимерного материала, охлаждением изделия в пресс-форме и его извлечением, отличающийся тем, что после крепления окрашенной полимерной пленки к поверхности пресс-формы электростатическим разрядом поверхность пленки дополнительно обрабатывают распылением аэрозоли состава, мас.%:

Кремнийорганическая жидкость 95,0-98,5

Бисбензофенон общей формулы:

1,45-4,0

где R=(CH2)4

или

или

Стерически затрудненный фенол общей формулы:

или

0,05-1,0

в количестве 5,0-20 г/м2 с последующим литьем под давлением полимерного материала, охлаждением изделия в пресс-форме и его извлечением.


HE4A – Изменение адреса для переписки с обладателем патента Российской Федерации на изобретение

Новый адрес для переписки с патентообладателем:

125009, Москва, Никитский пер., 5, подъезд 2, ЗАО “ИНТЕКО”

Извещение опубликовано: 27.12.2006 БИ: 36/2006


MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 01.06.2008

Извещение опубликовано: 20.06.2010 БИ: 17/2010
