Патент на изобретение №2286196

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2286196 (13) C2
(51) МПК

B01D21/00 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 28.12.2010 – действует

(21), (22) Заявка: 2004125785/15, 24.08.2004

(24) Дата начала отсчета срока действия патента:

24.08.2004

(43) Дата публикации заявки: 10.02.2006

(46) Опубликовано: 27.10.2006

(56) Список документов, цитированных в отчете о
поиске:
RU 2089259 C1, 10.09.1997. RU 2221620 С1, 20.01.2004. SU 317697 А, 31.01.1972. GB 2316631 A, 04.03.1998.

Адрес для переписки:

450057, г.Уфа, ул. Цюрупы, 8,ОАО “Уралтранснефтепродукт”, К.Р.Ахмадуллину

(72) Автор(ы):

Ахмадуллин Камиль Рамазанович (RU),
Хажиев Рамис Хабибьянович (RU),
Бикбулатов Рамиль Ахунзянович (RU),
Павлов Александр Андреевич (RU),
Еременко Сергей Андреевич (RU),
Матчин Владимир Кузьмич (RU)

(73) Патентообладатель(и):

Ахмадуллин Камиль Рамазанович (RU),
Хажиев Рамис Хабибьянович (RU),
Бикбулатов Рамиль Ахунзянович (RU),
Павлов Александр Андреевич (RU),
Еременко Сергей Андреевич (RU),
Матчин Владимир Кузьмич (RU)

(54) ФИЛЬТР-ГРЯЗЕУЛОВИТЕЛЬ

(57) Реферат:

Изобретение относится к устройствам для грубой очистки нефтепродуктов от посторонних предметов, механических примесей, продуктов коррозии, водяных и других скоплений и направлено на повышение эффективности очистки нефтепродукта и увеличение времени эксплуатации фильтра-грязеуловителя между периодическими его очистками. Фильтр-грязеуловитель представляет собой две установленные друг над другом камеры, которые связаны между собой поперечно установленными соединительными трубами. Фильтр снабжен патрубком для ввода и вывода нефтепродукта. 1 ил.

Изобретение относится к устройствам для грубой очистки нефтепродуктов от посторонних предметов, механических примесей, продуктов коррозии, водяных и других скоплений.

Известен горизонтальный цилиндрический отстойник, снабженный патрубками для ввода очищаемого продукта, вывода отстоявшегося продукта, воды и механических примесей [Справочник под редакцией Е.Н.Судакова. Расчеты основных процессов и аппаратов нефтепереработки, 3-е издание, переработанное и дополненное. М.: Химия, 1979, стр.493-494].

Недостаток отстойника при его использовании для очистки нефтепродукта – низкая эффективность очистки.

Наиболее близким к заявляемому объекту является фильтр-грязеуловитель, содержащий камеру с входным и выходным патрубками, расположенный в ней съемный фильтрующий элемент, выполненный в виде перфорированной трубы [Патент №2088302, кл. B 01 D 29/11, 41/00, 27.08.97].

Такого типа фильтры в настоящее время используются в отечественной промышленности.

Как показывает эксплуатация, недостаток этого фильтра-грязеуловителя – низкий ресурс времени его работы между периодическими очистками вследствие того, что фильтрующий элемент быстро забивается и требует очистки 1 раз в месяц и чаще. Кроме того, фильтр имеет достаточно низкую эффективность очистки транспортируемого нефтепродукта.

Изобретение направлено на повышение эффективности очистки фильтра- грязеуловителя и увеличение времени его работы между периодическими очистками.

Это достигается тем, что фильтр-грязеуловитель, содержащий камеру с патрубками для ввода и вывода нефтепродукта, снабжен дополнительной камерой, при этом камеры установлена друг над другом и связаны между собой поперечно установленными соединительными трубами.

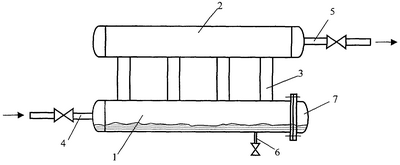

На чертеже изображен предлагаемый фильтр-грязеуловитель.

Фильтр-грязеуловитель представляет собой две горизонтально установленные друг над другом камеры 1 и 2, которые связаны между собой при помощи поперечно установленных соединительных труб 3. Фильтр снабжен патрубком 4 для ввода очищаемого нефтепродукта, патрубком 5 для вывода нефтепродукта и патрубком 6 для дренажа нефтепродукта и водяных скоплений при отключении фильтра и подготовке его к очистке. Очистку от посторонних предметов, отложений механических примесей и других скоплений производят через концевой затвор 7 фильтра-грязеуловителя.

Фильтр-грязеуловитель работает следующим образом.

Очищаемый нефтепродукт подают в камеру 1 по патрубку 4, где за счет гравитационных сил и гашения скорости нефтепродукта происходит осаждение механических примесей и воды. При разделении потока нефтепродукта и прохождении его через поперечно установленные соединительные трубы 3 происходит дополнительное уменьшение скорости нефтепродукта перед поступлением в камеру 2, что способствует отделению механических примесей и воды. Далее в камере 2 происходит дальнейшее осаждение механических примесей и отделение воды. Очищенный нефтепродукт выводят по патрубку 5. Очистку камеры 2 производят через концевой затвор фильтра-грязеуловителя.

Использование предлагаемого фильтра-грязеуловителя позволит по сравнению с прототипом повысить эффективность улавливания посторонних предметов, воды и механических примесей за счет создания условий для дополнительного осаждения механических примесей и отделения воды от очищаемого нефтепродукта. Кроме того, исключение фильтрующего элемента из конструкции обеспечит увеличение времени эксплуатации фильтра-грязеуловителя между периодическими его очистками.

Формула изобретения

Грязеуловитель, содержащий горизонтальную камеру с патрубком для ввода нефтепродукта и концевым затвором для очистки грязеуловителя, а также патрубок для вывода нефтепродукта, отличающийся тем, что над горизонтальной камерой установлена дополнительная горизонтальная камера, при этом камеры связаны между собой поперечно установленными соединительными трубами, а патрубок для вывода нефтепродукта расположен на дополнительной горизонтальной камере.

РИСУНКИ
