(54) КОМПРЕССИОННАЯ СКОБА

(57) Реферат:

Изобретение относятся к области медицины, а именно к травматологи и ортопедии, и может быть применено при лечении переломов надколенника. Изобретение обеспечивает создание пружинящей регулируемой компрессии между отломками надколенника при внешней чрескостной фиксации этих отломков через кожу. Компрессионная скоба содержит две полускобы, каждая из которых с одной стороны снабжена пальцами с когтями для вкалывания в кость, а с другой – соединительными гребнями и стяжными винтами с шляпками и пружинящими шайбами для размещения под шляпками. Когти выполнены заостренными и изогнутыми под углом к пальцам, а через последние осуществляют компрессию. Полускобы выполнены из пружинящей изогнутой пластины. На одном гребне полускоб под стяжные винты выполнены резьбовые отверстия, а на другом – гладкие. Угол изгиба когтей для вкалывания в кость к пальцам равен 30-35°. 2 ил.

Изобретение относится к области медицины, а именно к травматологии и ортопедии, и может быть применено при лечении переломов надколенника.

Известна диафизарная накладка, выполненная в виде пластины с отверстиями под крепежные шурупы (Г.С.Юмашев. Травматология и ортопедия. Москва: Медицина, 1983 г., стр.171, в).

Эта накладка принята за прототип.

Однако известная накладка не обеспечивает постоянно действующую компрессию между отломками и возможность ее регулирования в процессе реабилитации, да к тому же с ее помощью нельзя лечить переломы консервативно.

Решаемая задача – обеспечение постоянно действующей компрессии, возможность ее регулирования и лечение консервативно.

Технический результат достигается тем, что скоба содержит пружинящие элементы, расположенные полуподвижно относительно друг друга.

Сущность изобретения состоит в том, что скоба выполнена из двух пружинящих полускоб с пальцами и когтями с одной стороны и гребнями с отверстиями под стяжные винты – с другой стороны.

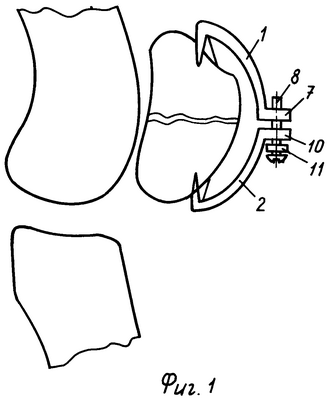

На фиг.1 показана компрессионная скоба на надколеннике; на фиг.2 показана та же скоба – вид с наружной стороны.

Компрессионная скоба состоит из двух полускоб 1 и 2, выполненных в виде пружинящей изогнутой пластины.

Полускоба 1 с одной стороны снабжена пальцами 3 и 4 с когтями 5 и 6, изогнутыми под углом около 30-35° к пальцам и заостренными на концах. С другой стороны полускоба 1 имеет соединительный гребень 7 с резьбовыми отверстиями под стяжные винты 8 и 9.

Полускоба 2 имеет аналогичную конструкцию, но в ее гребне 10 отверстия под винты 8 и 9 гладкие, диаметром несколько большим, чем эти винты. Под шляпками винтов находятся пружинящие шайбы 11 и 12 в виде плоскоспиральных пружин.

Применяют компрессирующую скобу следующим образом. После коррекции отломков надколенника консервативно при наполовину вывернутых винтах раздвигают полускобы 1 и 2 и располагают их так, чтобы гребни 7 и 10 находились возможно более паралельно плоскости перелома.

Скобу накладывают на надколенник, через кожу вкалывают когти 5 и 6, 13 и 14 до упора в поверхности отломков надколенника, придерживая в таком положении скобу, вращением винтов 8 и 9 стягивают полускобы 1 и 2. При этом сдвигаемые полускобы 1 и 2 оказывают через пальцы 3 и 4, 15 и 16 компрессию на отломки а когти 5 и 6, 13 и 14 еще более впиваются в поверхность отломков, прочно их фиксируя относительно друг друга. Причем пружинящие шайбы 11 и 12 при стягивании полускоб 1 и 2 сжимаются, обеспечивая постоянно действующую мягкую компрессию между отломками.

Формула изобретения

Компрессионная скоба, содержащая две полускобы, каждая из которых с одной стороны снабжена пальцами с когтями для вкалывания в кость, а с другой – соединительными гребнями, когти выполнены заостренными и изогнутыми под углом к пальцам, а через последние осуществляют компрессию, отличающаяся тем, что она имеет стяжные винты с шляпками и пружинящие шайбы для размещения под шляпками, полускобы выполнены из пружинящей изогнутой пластины, на одном гребне полускоб под стяжные винты выполнены резьбовые отверстия, а на другом – гладкие, причем угол изгиба когтей для вкалывания в кость к пальцам равен 30-35°.
