Патент на изобретение №2286080
|
||||||||||||||||||||||||||
(54) УСТРОЙСТВО ДЛЯ ИССЛЕДОВАНИЯ ПЛОТНОСТИ ТКАНИ ПРИ ЭНДОСКОПИЧЕСКОМ ОБСЛЕДОВАНИИ
(57) Реферат:
Изобретение относится к медицинской технике, а именно к устройствам для эндоскопии полых органов. Устройство для исследования плотности ткани при эндоскопическом исследовании содержит эндоскоп с датчиками плотности ткани, подключенными к компьютерной системе, при этом датчиками плотности ткани являются датчики давления, выполненные в виде упругих камер, заполненных воспринимающей давление средой, например физиологическим раствором, установленных на торце эндоскопа, а компьютерная система выполнена с возможностью раздельной фиксации каждым датчиком давления плотности подлежащего участка ткани и регистрации сопротивления давлению в динамическом режиме. Использование изобретения позволяет расширить возможности исследование подлежащей ткани на предмет ее однородности и плотности. 1 з.п. ф-лы, 1 ил.
Настоящее изобретение относится к медицине и медицинской технике, в частности к практике и технике эндоскопии полых органов – желудка, 12-перстной кишки и др., а также других полостей организма (плевральная, брюшная полости, пространство малого таза и пр.). Известны способы и конструкции для осуществления эндоскопического исследования, как полых органов, так и физиологических, патологических и искусственных полостей иных образований (опухолей) в организме. Известен лапароскопический эндохирургический комплекс “Олимпус” Япония (см. каталог фирмы 2004 г.), применяемый для проведения операций на органах брюшной полости. В частности, в последнее время наибольшее распространение получили гибкие многофункциональные эндоскопы, содержащие оптическую систему из светопроводящих волокон, заключенных в гибкий каркас с возможностью управления рабочей частью, вводимой в обследуемую полость, а также с наличием рабочего канала, предназначенного для подведения и эвакуации жидкости, клея, лазерного светодиода, манипуляторов, в частности для забора биопсийного материала и с возможностью освещения (Дуоденофиброскоп, TJF-300 наружный d=13,0 мм, канал d=4,2 мм фирмы “Олимпус” Япония, см. каталог фирмы (см. каталог фирмы 2004 г.). Однако все перечисленные выше эндоскопические системы не позволяют проводить исследование подлежащей ткани, находящейся в зоне осмотра, на предмет ее однородности и плотности. Известен контактный датчик давления для исследования полостей, имеющий заполненную газовой средой камеру, предназначенный для определения плотности слизистой оболочки носовых раковин (RU 2240028, 20.11.2004). Датчик подключен к средствам фиксации и обработки данных. Однако его технические возможности не позволяют проводить обследование в глубоких полостях тела. Известна также эндоскопическая система замера биофизических параметров ткани, в которой предусмотрен замер плотности ткани во время внутриполостного медицинского обследования (US 6711429, 23.03.2004), в котором осуществляется замер плотности подлежащей ткани сенсором на торце эндоскопа. Однако система не позволяет формировать у исследователя эффект, сходный с непосредственным осязанием осматриваемого объекта. Целью изобретения явилось расширение возможностей исследования подлежащей ткани, находящейся в зоне осмотра, на предмет ее однородности и плотности с созданием у исследователя эффекта, сходного с непосредственным осязанием осматриваемого объекта. Эта цель достигается тем, что в устройстве для исследования плотности ткани при эндоскопическом исследовании, содержащем эндоскоп с датчиками плотности ткани, подключенными к компьютерной системе, датчиками плотности ткани являются датчики давления, выполненные в виде упругих камер, заполненных воспринимающей давление средой, например физиологическим раствором, установленных на торце эндоскопа, а компьютерная система выполнена с возможностью раздельной фиксации каждым датчиком давления плотности подлежащего участка ткани и регистрации сопротивления давлению в динамическом режиме. Кроме того, дополнительно датчики давления могут быть установлены на прилегающих к торцу боковых поверхностях эндоскопа. На чертеже приведена блок-схема устройства. Устройство состоит из эндоскопа 2 (чертеж) с датчиками плотности ткани 1, подключенными к компьютерной системе 3, 4, которая, в свою очередь может иметь блок фиксации сопротивления подлежащих участков ткани с получением эффекта “осязания”, регистрируемого рукой оператора. Конструкции устройства в сочетании с обучением операторов позволяет расширить информацию для последующего клинического использования. Предложенное устройство относительно просто и разработано с возможностью дальнейшего сочетания с различными эндоскопическими аппаратами.
Формула изобретения
1. Устройство для исследования плотности ткани при эндоскопическом исследовании, содержащее эндоскоп с датчиками плотности ткани, подключенными к компьютерной системе, отличающееся тем, что датчиками плотности ткани являются датчики давления, выполненные в виде упругих камер, заполненных воспринимающей давление средой, например физиологическим раствором, установленные на торце эндоскопа, а компьютерная система выполнена с возможностью раздельной фиксации каждым датчиком давления плотности подлежащего участка ткани и регистрации сопротивления давлению в динамическом режиме. 2. Устройство по п.1, отличающееся тем, что дополнительно датчики давления установлены на прилегающих к торцу боковых поверхностях эндоскопа.

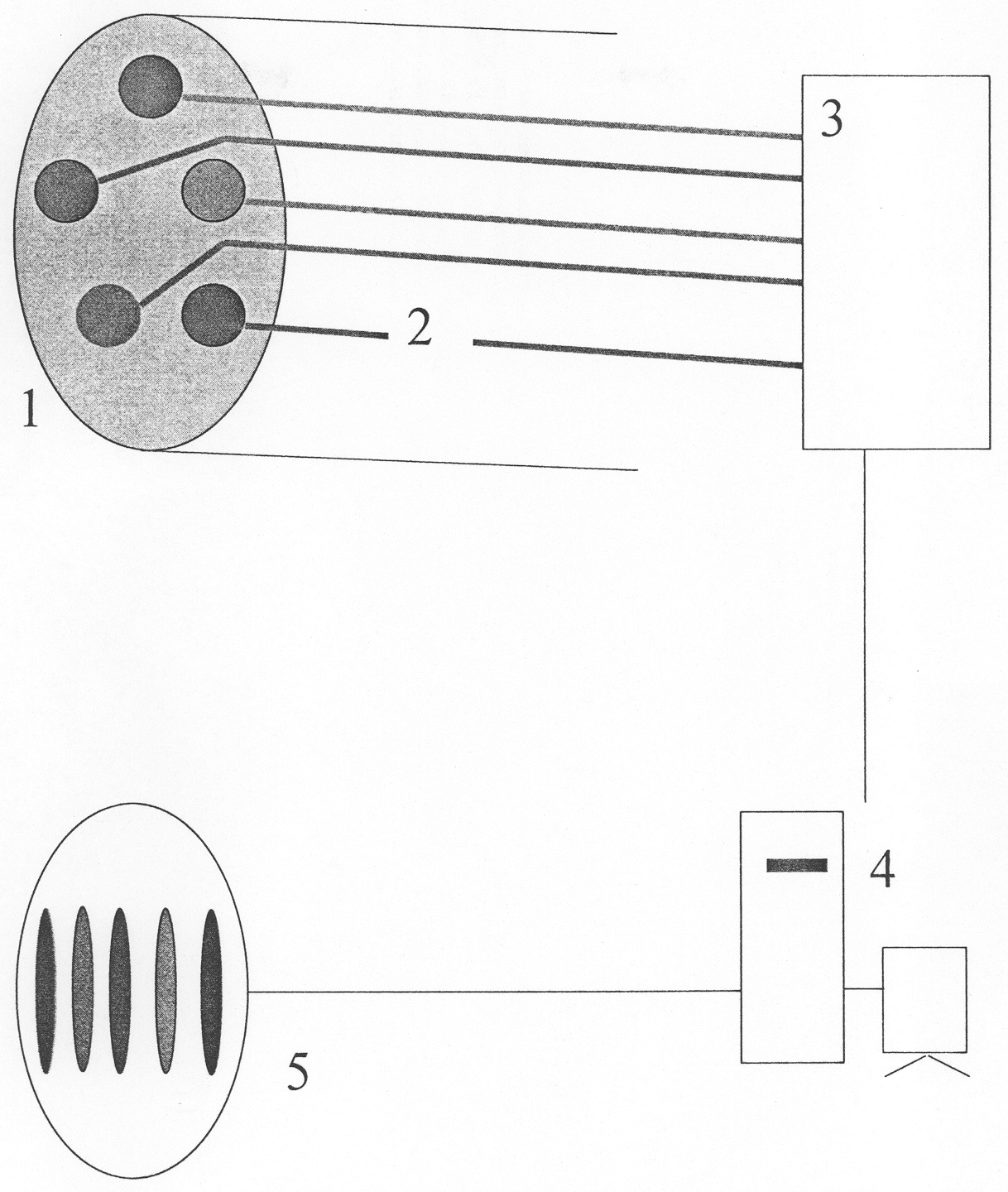

РИСУНКИ
|
||||||||||||||||||||||||||
