Патент на изобретение №2286074
|
||||||||||||||||||||||||||
(54) ФУТЛЯР ТЕРМОСТАТИРОВАНИЯ, ПЕРЕНОСКИ И ЗАЩИТЫ ОТ УДАРОВ КВАНТОВОГО ДАЛЬНОМЕРА ЛПР-1 (1Д13)
(57) Реферат:
Изобретение относится к устройствам для защиты оптико-электронных приборов. Футляр состоит из верхней, левой и правой нижних частей, соединяемых «липучими» лентами, и покрыт сверху съемной маскировочной тканью по сезону. Для обеспечения термостатирования заданной температуры и защиты от различных видов динамических воздействий и ударов при переноске без укладочного ящика футляр выполнен из материала с малым коэффициентом теплопроводности, например из пенопласта или фетра, а внутренняя поверхность для обеспечения теплового контакта узлов прибора и выравнивания поля температуры выполнена из материала с высоким коэффициентом теплопроводности, например из алюминия. Изобретение обеспечивает защиту приборов от тепловых воздействий, термостатирование заданной температуры, а также защиту от различных видов динамических воздействий и ударов. 1 ил.
Изобретение относится к области термостатирования, а именно средствам защиты оптико-электронных приборов от тепловых воздействий и обеспечения требуемых режимов приборов, а также защиты от динамических воздействий, и может быть использовано в военной технике. К внешним условиям, оказывающим существенное влияние на работу оптико-электронных приборов, могут быть отнесены климатические факторы и механические воздействия, возникающие при транспортировании и эксплуатации. В соответствии с ГОСТ 15150-69 установлены условия и категории эксплуатации и испытаний приборов. Реальные условия эксплуатации приборов выходят за рамки, предусмотренные данными требованиями. Квантовый дальномер ЛПР-1 (1Д13) является основным прибором артиллерийских разведывательных подразделений. Опыт эксплуатации прибора в войсках (в Афганистане и Чечне) показывает, что при длительном нахождении его в жаркое время на солнце (особенно в горных условиях) возникают отказы в работе из-за перегрева элементов конструкции, так как конструктивно прибор не имеет специальных средств термостатирования. Для сокращения времени перевода прибора в боевое положение прибор переносится на небольшие расстояния без укладочного ящика, при этом прибор подвергается ударам, которые сотрясают электронно-оптическую схему прибора, вызывая отказ прибора. Известны различные способы защиты приборов от воздействия климатических факторов. Например, геодезисты используют большой геодезический зонт (БГЗ) для защиты приборов от нагрева на солнце. В современных биноклях типа Б7×O используется резиновый футляр для переноски без укладочного ящика. Футляр предохраняет от ударов. Целью изобретения является обеспечение термостатирования заданной температуры или малого интервала ее изменения в течение длительного времени, переноски и защиты от динамических воздействий квантового дальномера ЛПР-1 (1Д13). Эта цель достигается тем, что футляр термостатирования квантового дальномера ЛПР-1 (1Д13) состоит из верхней, левой и правой нижних частей, соединяемых «липучими» лентами, покрыт сверху съемной маскировочной тканью по сезону, а для обеспечения термостатирования заданной температуры и защиты от различных видов динамических воздействий и ударов при переноске без укладочного ящика футляр выполнен из материала с малым коэффициентом теплопроводности, например из пенопласта или фетра, а внутренняя поверхность футляра для обеспечения теплового контакта узлов прибора и выравнивания поля температуры выполнена из материала с высоким коэффициентом теплопроводности, например из алюминия (фиг.1). На чертеже обозначено: 1 – верхняя часть футляра с прорезью 2 для кнопок измерения дальности; 3 и 4 – правая и левая части футляра, закрывающие прибор снизу; 5 и 6 – «липучки» для быстрого крепления правой и левой частей футляра снизу прибора. Данный футляр может быть использован и для защиты от различных видов динамических воздействий и ударов, а также для переноски квантового дальномера ЛПР-1 (1Д13) с помощью ремня без укладочного ящика.
Формула изобретения
Футляр термостатирования квантового дальномера ЛПР-1 (1Д13), состоящий из верхней, левой и правой нижних частей, соединяемых «липучими» лентами, покрытый сверху съемной маскировочной тканью по сезону, отличающийся тем, что для обеспечения термостатирования заданной температуры и защиты от различных видов динамических воздействий и ударов при переноске без укладочного ящика, футляр выполнен из материала с малым коэффициентом теплопроводности, например, из пенопласта или фетра, а внутренняя поверхность для обеспечения теплового контакта узлов прибора и выравнивания поля температуры выполнена из материала с высоким коэффициентом теплопроводности, например из алюминия.

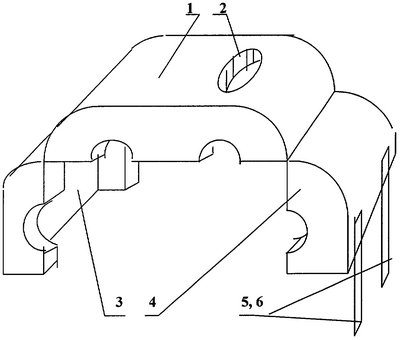

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 15.02.2007
Извещение опубликовано: 20.06.2008 БИ: 17/2008
|
||||||||||||||||||||||||||
