Патент на изобретение №2285994
|
||||||||||||||||||||||||||
(54) ТРЕХФАЗНАЯ ПОЛЮСОПЕРЕКЛЮЧАЕМАЯ ОБМОТКА
(57) Реферат:
Изобретение относится к области электротехники и может быть использовано для создания трехфазных многоскоростных электродвигателей. Технический результат, достигаемый данным изобретением, состоит в повышении степени использования габарита асинхронной машины при наименьшем числе полюсов. Сущность изобретения состоит в том, что в трехфазной полюсопереключаемой обмотке с периодом чередования чисел катушек в группах 1, 1, 4, 1, 1, 4 … в фазную обмотку включены катушечные группы с номерами 6i-5, 6i-3, 6i-1, 6i+4, 6i+6, 6i+8, конец 6i-5 катушечной группы соединен с началом 6i-1, конец 6i-1 соединен с концом 6i+4, начало 6i+4 соединено с концом 6i+8, начало 6i+8 соединено с концом 6i-3, выводы взяты от начал 6i-5, 6i-3, 6i+6, а концы 6i+6 катушечных групп объединены в нулевую точку, при этом согласно изобретению начало 6i+6 катушечной группы не соединено с началом 6i+8 и концом 6i-3 катушечной группы, а выводы взяты от начал 6i+8 катушечных групп, где i=1, 2, 3. 5 ил.
Изобретение относится к электротехнике и может быть использовано для создания трехфазных многоскоростных асинхронных электродвигателей. Известна трехфазная полюсопереключаемая обмотка, состоящая из катушечных групп с периодом чередования чисел катушек в группах 2, 2, 1, 1, 2, 2, 1, 1 …, встречно включенных в фазе. Недостаток данной обмотки – наличие восьми катушечных групп в фазе, что увеличивает время изготовления электродвигателя /1, 2, 3/. Наиболее близкой к предлагаемой обмотке является трехфазная полюсопереключаемая обмотка с периодом чередования чисел катушек в группах 1,1,4,1,1,4…, в фазную обмотку включены катушечные группы с номерами 6i-5, 6i-3, 6i-1, 6i+4, 6i+6, 6i+8, конец 6i-5 катушечной группы соединен с началом 6i-1, конец 6i-1 соединен с концом 6i+4, начало 6i+4 соединено с концом 6i+8, начало 6i+8 соединено с началом 6i+6 и концом 6i-3, выводы взяты от начал 6i-5, 6i-3, 6i+6 катушечных групп, концы 6i+6 катушечных групп объединены в нулевую точку, где i=1, 2, 3 /4/. Недостаток данной обмотки заключается в невысокой степени использования габарита асинхронной машины при наименьшем числе полюсов. Предлагаемым изобретением решается задача повышения степени использования габарита асинхронной машины при наименьшем числе полюсов. Решение указанной задачи достигается тем, что в трехфазной полюсопереключаемой обмотке с периодом чередования чисел катушек в группах 1,1,4,1,1,4… в фазную обмотку включены катушечные группы с номерами 6i-5, 6i-3, 6i-1, 6i+4, 6i+6, 6i+8, конец 6i-5 катушечной группы соединен с началом 6i-1, конец 6i-1 соединен с концом 6i+4, начало 6i+4 соединено с концом 6i+8, начало 6i+8 соединено с концом 6i-3, выводы взяты от начал 6i-5, 6i-3, 6i+6, 6i+8, концы 6i+6 катушечных групп объединены в нулевую точку, где i=1, 2, 3. На фиг.1 приведена развернутая схема трехфазной полюсопереключаемой обмотки; на фиг.2 приведена схема внутрифазных соединений катушечных групп; на фиг.3 приведена форма магнитодвижущей силы обмотки при включении на 10 полюсов; на фиг.4 приведена форма магнитодвижущей силы обмотки при включении на 4 полюса; на фиг.5 приведена форма магнитодвижущей силы обмотки при включении на 2 полюса. Трехфазная полюсопереключаемая обмотка (фиг.1) состоит из восемнадцати катушечных групп с периодом чередования чисел катушек в группах 1,1,4,1,1,4…, в фазную обмотку включены катушечные группы с номерами 6i-5, 6i-3, 6i-1, 6i+4, 6i+6, 6i+8, конец 6i-5 катушечной группы соединен с началом 6i-1, конец 6i-1 соединен с концом 6i+4, начало 6i+4 соединено с концом 6i+8, начало 6i+8 соединено с концом 6i-3, выводы взяты от начал 6i-5, 6i-3, 6i+6, 6i+8, концы 6i+6 катушечных групп объединены в нулевую точку, где i=1, 2, 3. В фазную обмотку (фиг.2) включены катушечные группы с номерами 6i-5, 6i-3, 6i-1, 6i+4, 6i+6, 6i+8, конец 6i-5 катушечной группы соединен с началом 6i-1, конец 6i-1 соединен с концом 6i+4, начало 6i+4 соединено с концом 6i+8, начало 6i+8 соединено с концом 6i-3, выводы взяты от начал 6i-5, 6i-3, 6i+6, 6i+8, концы 6i+6 катушечных групп объединены в нулевую точку. При подключении напряжения к выводам 20, 24, 28 и соединении выводов соответственно 22 и 27, 26 и 19, 30 и 23 создается десятиполюсное магнитное поле (фиг.3). При подключении напряжения к выводам 22, 26, 30 и соединении выводов соответственно 29 и 27, 21 и 19, 25 и 23 создается четырехполюсное магнитное поле (фиг.4). При подключении напряжения к соединенным выводам, соответственно 29 и 27, 21 и 19, 25 и 23 и соединении выводов 20, 24, 28, 22, 26, 30 создается двухполюсное магнитное поле (фиг.5). Графики магнитодвижущих сил (фиг.3, 4 и 5) (стороны катушек фазы А обозначены квадратом, фазы В – треугольником и фазы С – кругом) построены для момента времени, когда сила тока в фазе А имеет наибольшее положительное значение. Число витков в катушках однокатушечных групп в 1, 2 раза выше, чем в катушках четырехкатушечных групп. Этим достигается балансировка электродвижущих сил параллельных ветвей при включении на два полюса. Обмоточный коэффициент Коб2=0,75 обеспечивает высокую степень использования габарита асинхронного электродвигателя при наименьшем числе полюсов. Источники информации 1. Авторское свидетельство СССР №515210, Н 02 К 3/28, 1973 г. 2. Авторское свидетельство СССР №714578, Н 02 К 3/28, 1978 г. 3. Авторское свидетельство СССР №884039, Н 02 К 3/28, 1982 г. 4. Авторское свидетельство СССР №1001339, Н 02 К 17/14, 1983 г. – прототип.
Формула изобретения
Трехфазная полюсопереключаемая обмотка с периодом чередования чисел катушек в группах 1, 1, 4, 1, 1, 4 …, в фазную обмотку включены катушечные группы с номерами 6i-5, 6i-3, 6i-1, 6i+4, 6i+6, 6i+8, конец 6i-5 катушечной группы соединен с началом 6i-1, конец 6i-1 соединен с концом 6i+4, начало 6i+4 соединено с концом 6i+8, начало 6i+8 соединено с концом 6i-3, выводы взяты от начал 6i-5, 6i-3, 6i+6, концы 6i+6 катушечных групп объединены в нулевую точку, отличающаяся тем, что начало 6i+6 не соединено с началом 6i+8 и концом 6i-3, выводы взяты от начал 6i+8 катушечных групп, где i=1, 2, 3.

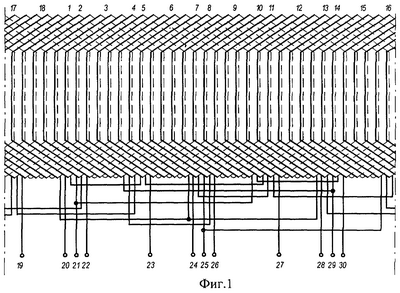

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 12.04.2007
Извещение опубликовано: 10.12.2008 БИ: 34/2008
|
||||||||||||||||||||||||||
