Патент на изобретение №2285884
|
||||||||||||||||||||||||||
(54) РЕВОЛЬВЕР-ПУЛЕМЕТ НИК КОНОНОВА Н.И.
(57) Реферат:
Изобретение относится к стрелковому оружию. Револьвер содержит магазин, механизм подачи патронов, ударный и спусковой механизм в виде подпружиненного бойка и подпружиненного шептала. Магазин выполнен с замкнутым эллипсовидным ручьем для однорядного размещения патронов, а механизм подачи патронов снабжен коромыслом и рычагом для перемещения патронов по упомянутому эллипсовидному ручью. Изобретение решает задачу увеличения вместимости магазина и автоматизации стрельбы револьвера. 1 з.п. ф-лы, 1 ил.

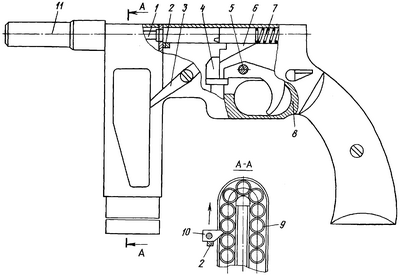

Изобретение относится к стрелковому оружию, в частности к автоматическому оружию для стрельбы боевыми патронами. Известен револьвер автоматический Веблей-Фосбери, у которого имеется барабан с семью патронами. Задача изобретения состоит в том, чтобы автоматизировать стрельбу револьвера и увеличить емкость патронов. Техническое решение состоит в том, что револьвер, содержащий магазин, механизм подачи патронов, ударный и спусковой механизм в виде подпружиненного бойка и подпружиненного шептала, магазин выполнен с замкнутым эллипсовидным ручьем для однорядного размещения патронов, а механизм подачи патронов снабжен коромыслом и рычагом для перемещения патронов по упомянутому эллипсовидному ручью. Магазин может быть выполнен с возможностью размещения в нем 60 патронов. На чертеже изображен револьвер-пулемет. Револьвер-пулемет содержит: затвор 2, коромысло 3, шептало 4, боек 6, пружину 7, спусковую скобу 5, корпус 8, магазин 9, рычаг 10 и ствол 11. В начале стрельбы отводится затвор 2 до фиксации шепталом 4. После нажатия скобы 5 на шептало 4 боек 6 устремляется к патрону 1 за счет пружины 7. Боек 6 пробивает капсюль патрона 1, и при взрыве пороха пуля патрона 1 устремляется вперед, а боек под действием газа отходит назад, одновременно своим скосом боек нажимает на верхний конец коромысла 3, нижний конец коромысла 3 нажимает на рычаг 10, который в свою очередь нажимает на патрон 1 и поднимает его вверх. Пружина 7 давит на боек 6, который устремляется вперед к патрону и цикл стрельбы повторяется до тех пор, пока шептало 4 находится в нижнем положении. При подъеме шептала 4, стопорится боек 6 и стрельба прекращается. Револьвер-пулемет может стрелять одиночными выстрелами, для этого скоба нажимается пальцем, ритмично поднимая и опуская шептало после каждого выстрела.
Формула изобретения
1. Револьвер, содержащий магазин, механизм подачи патронов, ударный и спусковой механизм в виде подпружиненного бойка и подпружиненного шептала, отличающийся тем, что магазин выполнен с замкнутым эллипсовидным ручьем для однорядного размещения патронов, а механизм подачи патронов снабжен коромыслом и рычагом для перемещения патронов по упомянутому эллипсовидному ручью. 2. Револьвер по п.1, отличающийся тем, что магазин выполнен с возможностью размещения в нем 60 патронов.
РИСУНКИ
|
||||||||||||||||||||||||||
