Патент на изобретение №2285842

(54) ВИБРОИЗОЛЯТОР СЕТЧАТЫЙ МАЯТНИКОВЫЙ

(57) Реферат:

Изобретение относится к машиностроению, приборостроению и может быть использовано для виброизоляции технологического оборудования, станков, приборов. Сущность изобретения заключается в том, что виброизолятор сетчатый маятниковый содержит корпус, упругий элемент и маятниковый подвес. На основании установлены два параллельно соединенных и коаксиально расположенных упругих элемента, расположенных между верхней крышкой и основанием, в виде пружинного элемента и упругого элемента в виде соосно расположенной втулки из объемного сетчатого переплетения, размещенного внутри или снаружи пружинного элемента. Технический результат – повышение эффективности виброизоляции в резонансном режиме и упрощение конструкции и монтажа. 2 з.п. ф-лы, 2 ил.

Изобретение относится к машиностроению, приборостроению и может быть использовано для виброизоляции технологического оборудования, станков, приборов.

Наиболее близким техническим решением к заявляемому объекту является виброизолятор по авторскому свидетельству СССР №1594326, F 16 F 15/06, содержащий упругий элемент, один торец которого опирается на корпус, а другой взаимодействует с маятниковым механизмом, выполненным в виде шарнирного подвеса.

Недостатком известного устройства является сложность шарнирного элемента и недостаточная эффективность на резонансе из-за отсутствия демпфирования колебаний.

Технический результат – повышение эффективности виброизоляции в резонансном режиме и упрощение конструкции и монтажа.

Это достигается тем, что в виброизоляторе сетчатом маятниковом, содержащем корпус, упругий элемент, маятниковый подвес, на основании установлены два параллельно соединенных и коаксиально расположенных упругих элемента, расположенных между верхней крышкой и основанием, в виде пружинного элемента и упругого элемента в виде соосно расположенной втулки из объемного сетчатого переплетения, размещенного внутри или снаружи пружинного элемента, причем отношение наружного диаметра D упругого сетчатого элемента к его высоте Н находится в оптимальном интервале величин: 0,73…1,05; причем плотность сетчатой структуры упругих сетчатых элементов находится в оптимальном интервале величин 1,2 г/см³…2,0 г/см³, а материал проволоки упругих сетчатых элементов – сталь марки ЭИ-708, а диаметр ее находится в оптимальном интервале величин 0,09 мм…0,15 мм, а отношение наружного диаметра D пружинного элемента к диаметру его проволоки находится в оптимальном интервале величин 6,5…13,6.

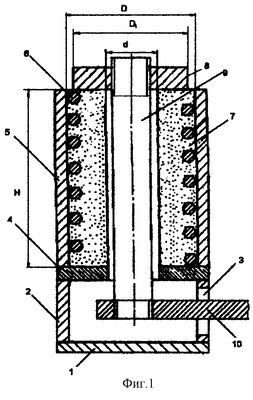

На фиг.1 представлен фронтальный разрез виброизолятора, на фиг.2 – вариант выполнения упругого элемента.

Виброизолятор сетчатый маятниковый содержит корпус 1, упругий элемент 7, маятниковый подвес 9. На основании 4 установлены два параллельно соединенных и коаксиально расположенных упругих элемента 6 и 7, расположенных между верхней крышкой 8 и основанием 4, в виде пружинного элемента 6 и упругого элемента 7 в виде соосно расположенной втулки из объемного сетчатого переплетения, размещенного внутри или снаружи пружинного элемента.

Отношение наружного диаметра D упругого сетчатого элемента к его высоте Н находится в оптимальном интервале величин 0,73…1,05; причем плотность сетчатой структуры упругих сетчатых элементов находится в оптимальном интервале величин 1,2 г/см³…2,0 г/см³, а материал проволоки упругих сетчатых элементов – сталь марки ЭИ-708, а диаметр ее находится в оптимальном интервале величин 0,09 мм…0,15 мм. Отношение наружного диаметра D пружинного элемента к диаметру его проволоки находится в оптимальном интервале величин 6,5…13,6.

Виброизолятор работает следующим образом.

При колебаниях виброизолируемого объекта, устанавливаемого на плиту 11, упругий сетчатый элемент 7 и пружинный элемент 6 воспринимают совместно с маятниковым механизмом 9 как вертикальные, так и горизонтальные нагрузки, ослабляя тем самым динамическое воздействие на перекрытие здания, т.е. обеспечивается пространственная виброзащита и защита от ударов. Варьируя плотностью сетчатой структуры упругого сетчатого элемента 7, можно осуществлять в определенных пределах настройку резонансной частоты виброизолятора.

Виброизолятор является универсальным амортизирующим устройством, позволяющим работать как в режиме силовой виброизоляции, так и кинематической, а также в виброударном режиме.

Формула изобретения

1. Виброизолятор сетчатый маятниковый, содержащий корпус, упругий элемент, маятниковый подвес, отличающийся тем, что на основании установлены два параллельно соединенных и коаксиально расположенных упругих элемента, расположенных между верхней крышкой и основанием, в виде пружинного элемента и упругого элемента в виде соосно расположенной втулки из объемного сетчатого переплетения, размещенного внутри или снаружи пружинного элемента.

2. Виброизолятор сетчатый маятниковый по п.1, отличающийся тем, что отношение наружного диаметра D упругого сетчатого элемента к его высоте Н находится в оптимальном интервале величин 0,73÷1,05, причем плотность сетчатой структуры упругих сетчатых элементов находится в оптимальном интервале величин 1,2÷2,0 г/см³, а материал проволоки упругих сетчатых элементов – сталь марки ЭИ-708, а диаметр ее находится в оптимальном интервале величин 0,09÷0,15 мм.

3. Виброизолятор сетчатый маятниковый по п.1, отличающийся тем, что отношение наружного диаметра D пружинного элемента к диаметру его проволоки находится в оптимальном интервале величин 6,5÷13,6.

РИСУНКИ
