Патент на изобретение №2285839

(54) ВИБРОИЗОЛЯТОР ПРУЖИННЫЙ СЕТЧАТЫЙ

(57) Реферат:

Изобретение относится к машиностроению, приборостроению и может быть использовано для виброизоляции технологического оборудования, станков и приборов. Сущность изобретения заключается в том, что виброизолятор пружинный сетчатый содержит корпус, упругие элементы и нажимные шайбы. Упругие элементы выполнены из параллельно установленных пружинного элемента, соединенного с верхней и нижней нажимными шайбами, и упругого элемента из объемного сетчатого переплетения, размещенного внутри пружинного элемента между нажимными шайбами и выполненного в виде соосно расположенной втулки. Отношение наружного диаметра D упругого сетчатого элемента к его высоте h находится в оптимальном интервале величин D/h=0,73…1,05. Технический результат – повышение эффективности виброизоляции в резонансном режиме и упрощение конструкции и монтажа. 3 з.п. ф-лы, 1 ил.

Изобретение относится к машиностроению, приборостроению и может быть использовано для виброизоляции технологического оборудования, станков, приборов.

Наиболее близким техническим решением к заявляемому объекту является виброизолятор по авторскому свидетельству СССР №1594326, F 16 F 15/06, содержащий упругий элемент, один торец которого опирается на корпус, а другой – взаимодействует с маятниковым механизмом, выполненным в виде шарнирного подвеса.

Недостатком известного устройства является сложность шарнирного элемента и недостаточная эффективность на резонансе из-за отсутствия демпфирования колебаний.

Технический результат – повышение эффективности виброизоляции в резонансном режиме и упрощение конструкции и монтажа.

Это достигается тем, что в виброизоляторе пружинном сетчатом, содержащим корпус, упругие элементы, нажимные шайбы, упругие элементы выполнены из параллельно установленных пружинного элемента, соединенного с верхней и нижней нажимными шайбами, и упругого элемента из объемного сетчатого переплетения, размещенного внутри пружинного элемента между нажимными шайбами и выполненного в виде соосно расположенной втулки, причем отношение наружного диаметра D упругого сетчатого элемента к его высоте h находится в оптимальном интервале величин D/h=0,73…1,05, а отношение среднего диаметра D₁ пружинного элемента к диаметру его проволоки d находится в оптимальном интервале величин D₁/d=6,5…13,6, причем отношение наружного диаметра корпуса С к его высоте А находится в оптимальном интервале величин С/А=0,68…0,88, а плотность сетчатой структуры упругих сетчатых элементов находится в оптимальном интервале величин 1,2…2,0 г/см³, причем материал проволоки упругих сетчатых элементов – сталь марки ЭИ-708, а диаметр ее находится в оптимальном интервале величин 0,09…0,15 мм.

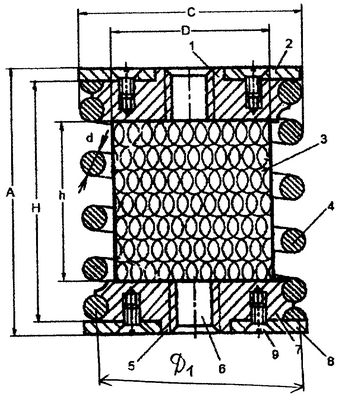

На чертеже представлен виброизолятор пружинный сетчатый.

Виброизолятор пружинный сетчатый содержит упругие элементы 3 и 4, корпус, выполненный в виде нажимных шайб 1 и 7 с буртиками 5 и резьбовыми отверстиями 6 для крепления виброизолируемого объекта (на чертеже не показано) и основания. Упругие элементы выполнены из параллельно установленных пружинного элемента 4, соединенного с верхней 1 и нижней 7 нажимными шайбами, и упругого элемента 3 из объемного сетчатого переплетения, размещенного внутри пружинного элемента 4 между нажимными шайбами 1 и 7 и выполненного в виде соосно расположенной втулки, причем отношение наружного диаметра D упругого сетчатого элемента к его высоте h находится в оптимальном интервале величин D/h=0,73…1,05. Плотность сетчатой структуры упругих сетчатых элементов находится в оптимальном интервале величин 1,2…2,0 г/см³, причем материал проволоки упругих сетчатых элементов – сталь марки ЭИ-708, а диаметр ее находится в оптимальном интервале величин 0,09…0,15 мм.

Отношение среднего диаметра D₁ пружинного элемента к диаметру его проволоки d находится в оптимальном интервале величин D₁/d=6,5…13,6. Нажимные шайбы 1 и 7 выполнены с винтовой нарезкой, в которую входят витки пружинного элемента, поджимаемые плоскими шайбами 2 и 8 через винты 9.

Отношение наружного диаметра корпуса С к его высоте А находится в оптимальном интервале величин С/А=0,68…0,88.

Виброизолятор пружинный сетчатый работает следующим образом.

При колебаниях виброизолируемого объекта упругий сетчатый элемент 3 и пружинный элемент 4 воспринимают как вертикальные, так и горизонтальные нагрузки, ослабляя тем самым динамическое воздействие на виброизодируемый объект, т.е. обеспечивается пространственная виброзащита и защита от ударов. Варьируя плотностью сетчатой структуры упругого сетчатого элемента 3, можно осуществлять в определенных пределах настройку резонансной частоты виброизолятора.

Виброизолятор пружинный сетчатый является универсальным амортизирующим устройством, позволяющим работать как в режиме силовой виброизоляции, так и кинематической, а также в виброударном режиме.

Формула изобретения

1. Виброизолятор пружинный сетчатый, содержащий корпус, упругие элементы, нажимные шайбы, отличающийся тем, что упругие элементы выполнены из параллельно установленных пружинного элемента, соединенного с верхней и нижней нажимными шайбами, и упругого элемента из объемного сетчатого переплетения, размещенного внутри пружинного элемента между нажимными шайбами и выполненного в виде соосно расположенной втулки, причем отношение наружного диаметра D упругого сетчатого элемента к его высоте h находится в оптимальном интервале величин D/h=0,73÷1,05.

2. Виброизолятор пружинный сетчатый по п.1, отличающийся тем, что отношение среднего диаметра D₁ пружинного элемента к диаметру его проволоки d находится в оптимальном интервале величин D₁/d=6,5÷13,6.

3. Виброизолятор пружинный сетчатый по п.1, отличающийся тем, что отношение наружного диаметра корпуса С к его высоте А находится в оптимальном интервале величин С/А=0,68÷0,88.

4. Виброизолятор пружинный сетчатый по п.1, отличающийся тем, что плотность сетчатой структуры упругих сетчатых элементов находится в оптимальном интервале величин 1,2÷2,0 г/см³, причем материал проволоки упругих сетчатых элементов – сталь марки ЭИ-708, а диаметр ее находится в оптимальном интервале величин 0,09÷0,15 мм.

РИСУНКИ
