Патент на изобретение №2285836

(54) УПРУГИЙ ЭЛЕМЕНТ ТАРЕЛЬЧАТОГО ТИПА

(57) Реферат:

Изобретение относится к машиностроению, приборостроению и может быть использовано для виброизоляции технологического оборудования, станков, приборов. Сущность изобретения заключается в том, что упругий элемент тарельчатого типа содержит тарельчатую упругую поверхность в виде усеченного конуса. На упругой конической поверхности выполнено в плоскости, параллельной основаниям усеченного конуса, два сквозных паза с образованием двух усеченных конических поверхностей, связанных двумя ребрами, направленными по образующим коническую поверхность линиям, или на упругой конической поверхности выполнено в плоскости, параллельной основаниям усеченного конуса, по крайней мере три сквозных паза с образованием двух усеченных конических поверхностей, связанных по крайней мере тремя ребрами, направленными по образующим коническую поверхность линиям. Техническим результатом является повышение эффективности виброизоляции в резонансном режиме и упрощение конструкции и монтажа. 4 ил.

Изобретение относится к машиностроению, приборостроению и может быть использовано для виброизоляции технологического оборудования, станков, приборов.

Наиболее близким техническим решением к заявляемому объекту является упругий элемент по авторскому свидетельству СССР № 763626, F16 F 7/00, 1978 г. (прототип), содержащий упругие плоские элементы, выполненные в виде рессорного подвеса.

Недостатком известного устройства является сложность упругого элемента и недостаточная эффективность на резонансе из-за отсутствия демпфирования колебаний.

Технический результат – повышение эффективности виброизоляции в резонансном режиме и упрощение конструкции и монтажа.

Это достигается тем, что в упругом элементе тарельчатого типа, содержащем тарельчатую упругую поверхность в виде усеченного конуса, на упругой конической поверхности выполнено в плоскости, параллельной основаниям усеченного конуса, два сквозных паза с образованием двух усеченных конических поверхностей, связанных двумя ребрами, направленными по образующим коническую поверхность линиям, или по крайней мере три сквозных паза с образованием двух усеченных конических поверхностей, связанных по крайней мере тремя ребрами, направленными по образующим коническую поверхность линиям.

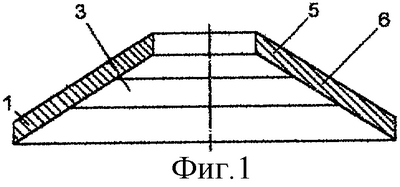

На фиг.1, 2 представлен упругий элемент тарельчатого типа с двумя ребрами, на фиг.3, 4 – упругий элемент тарельчатого типа с тремя ребрами.

Упругий элемент тарельчатого типа содержит тарельчатую упругую поверхность в виде усеченного конуса 1. На ней выполнено в плоскости, параллельной основаниям усеченного конуса, два сквозных паза 2 и 3 (фиг.1 и 2) с образованием двух усеченных конических поверхностей 4 и 5, связанных двумя ребрами 6, направленными по образующим коническую поверхность линиям.

Упругий элемент тарельчатого типа может быть выполнен состоящим по крайней мере из трех сквозных пазов 8, 9, 10 (фиг.3 и 4) с образованием двух усеченных конических поверхностей 11 и 12, связанных по крайней мере тремя ребрами 13, 14, 15, направленными по образующим коническую поверхность линиям. Отверстия 7 в этих упругих элементах служат для фиксации в них виброизолируемого объекта или промежуточных конструкций виброизолятора (на чертеже не показано).

Упругий элемент тарельчатого типа работает следующим образом.

При колебаниях виброизолируемого объекта, установленного через отверстие 7, обеспечивается пространственная виброзащита и защита от ударов.

Формула изобретения

Упругий элемент тарельчатого типа, содержащий тарельчатую упругую поверхность в виде усеченного конуса, отличающийся тем, что на упругой конической поверхности выполнено в плоскости, параллельной основаниям усеченного конуса, два сквозных паза с образованием двух усеченных конических поверхностей, связанных двумя ребрами, направленными по образующим коническую поверхность линиям, или по крайней мере три сквозных паза с образованием двух усеченных конических поверхностей, связанных по крайней мере тремя ребрами, направленными по образующим коническую поверхность линиям.
