Патент на изобретение №2285834

(54) ВИБРОИЗОЛЯТОР КОЧЕТОВЫХ С КОЛЬЦЕВЫМИ ТАРЕЛЬЧАТЫМИ ПРУЖИНАМИ

(57) Реферат:

Изобретение относится к машиностроению, приборостроению и может быть использовано для виброизоляции технологического оборудования, станков, приборов. Сущность изобретения заключается в том, что виброизолятор с кольцевыми тарельчатыми пружинами содержит корпус и размещенные в нем упругие элементы. Корпус выполнен в виде основания с крышкой. Упругие элементы выполнены в виде по крайней мере двух тарельчатых кольцевых пружин. Каждая тарельчатая кольцевая пружина состоит из верхнего и нижнего упругих колец, связанных упругими пластинами, и закреплена в корпусе через упругие втулки из эластомера, установленные между основанием, нижними кольцами пружин и крышкой. Виброизолируемый объект устанавливается на резьбовой втулке, размещенной в отверстиях верхних колец пружин и прикрепленной к пружинам посредством резьбового соединения через простановочные втулки. Технический результат – повышение эффективности виброизоляции в резонансном режиме и упрощение конструкции и монтажа. 3 з.п. ф-лы, 5 ил.

Изобретение относится к машиностроению, приборостроению и может быть использовано для виброизоляции технологического оборудования, станков, приборов.

Наиболее близким технический решением к заявляемому объекту является виброизолятор по авторскому свидетельству СССР №763626, F 16 F 7/00, 1978 г. (прототип), содержащий корпус, упругие плоские элементы и элементы их крепления к корпусу.

Недостатками известного устройства являются сложность упругого элемента и недостаточная эффективность на резонансе из-за отсутствия демпфирования колебаний.

Технический результат – повышение эффективности виброизоляции в резонансном режиме и упрощение конструкции и монтажа.

Это достигается тем, что в виброизоляторе с кольцевыми тарельчатыми пружинами, содержащем корпус и размещенные в нем упругие элементы, корпус выполнен в виде основания с крышкой, а упругие элементы – в виде по крайней мере двух тарельчатых кольцевых пружин, каждая из которых состоит из верхнего и нижнего упругих колец, связанных упругими пластинами, и закреплена в корпусе через упругие втулки из эластомера, установленные между основанием, нижними кольцами пружин и крышкой, а виброизолируемый объект устанавливается на резьбовой втулке, размещенной в отверстиях верхних колец пружин и прикрепленной к пружинам посредством резьбового соединения через простановочные втулки, причем каждая кольцевая пружина выполнена в виде по крайней мере двух плоских упругих соосно расположенных колец, нижнего и верхнего, соединенных между собой посредством двух плоских упругих пластин, или каждая кольцевая пружина выполнена в виде по крайней мере двух плоских упругих соосно расположенных колец, нижнего и верхнего, соединенных между собой посредством по крайней мере трех плоских упругих пластин, а упругие пластины, соединяющие нижнее и верхнее кольца, выполнены в виде упругих стержней круглого или многоугольного профиля.

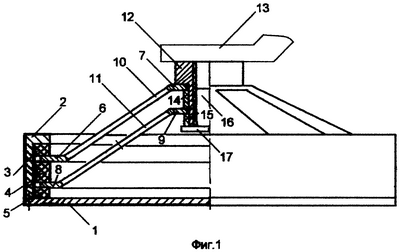

На фиг.1 представлен общий вид предлагаемого виброизолятора с кольцевыми тарельчатыми пружинами, на фиг.2, 3 – вариант выполнения кольцевой тарельчатой пружины с двумя пластинами, на фиг.4, 5 – вариант выполнения кольцевой тарельчатой пружиной с по крайней мере тремя пластинами.

Виброизолятор с кольцевыми тарельчатыми пружинами содержит корпус, который выполнен в виде основания 1 с крышкой 2, а упругие элементы 10 и 11 – в виде по крайней мере двух тарельчатых кольцевых пружин, каждая из которых состоит из верхнего 7 и 9 и нижнего 6 и 8 упругих колец, связанных упругими пластинами 18, и закреплена в корпусе через упругие втулки 3, 4, 5 из эластомера, установленные между основанием 1, нижними кольцами 6 и 8 пружин и крышкой 2, а виброизолируемый объект 13 устанавливается на резьбовой втулке 12, размещенной в отверстиях 19 верхних колец 7 и 9 пружин и прикрепленной к пружинам посредством резьбового соединения 16 с головкой 17 через простановочные втулки 14 и 15.

Втулки 3, 4, 5 из эластомера выполнены с жесткостью, большей жесткости кольцевых пружин 10 и 11. Каждая кольцевая тарельчатая пружина может быть выполнена в виде по крайней мере двух плоских упругих соосно расположенных колец, нижнего и верхнего, соединенных между собой посредством двух плоских упругих пластин 18 (фиг.2, 3).

Каждая кольцевая тарельчатая пружина может быть выполнена в виде по крайней мере двух плоских упругих соосно расположенных колец, нижнего и верхнего, соединенных между собой посредством по крайней мере трех плоских упругих пластин 18 (фиг.4, 5).

Упругие пластины 18, соединяющие нижнее и верхнее кольца, могут быть выполнены в виде упругих стержней круглого, квадратного, прямоугольного, многоугольного профиля или профиля, выполненного по кривым второго и “n” порядка (не показаны).

Виброизолятор с кольцевыми тарельчатыми пружинами работает следующим образом.

При колебаниях виброизолируемого объекта 13, установленного на резьбовой втулке 12, обеспечивается пространственная виброзащита объекта и защита его от ударов. Причем жесткость кольцевых пружин 10 и 11 за счет их конструктивного исполнения может быть подобрана в любом требуемом сочетании по главным осям вибрации, например, большей в горизонтальном направлении, нежели в вертикальном, и наоборот, и т.д. во всех сочетаниях как линейных, так и угловых колебаний. Это обеспечивается как количеством колец кольцевых пружин, так и количеством и направлением упругих пластин 18, связывающих кольца, а также подбором формы пластин 18.

Виброизолятор с кольцевой тарельчатой пружиной является эффективным средством от защиты вибрации по всем направлениям и практически на всех виброизолируемых объектах, а также простым в эксплуатации монтаже и изготовлении.

Формула изобретения

1. Виброизолятор с кольцевыми тарельчатыми пружинами, содержащий корпус и размещенные в нем упругие элементы, отличающийся тем, что корпус выполнен в виде основания с крышкой, а упругие элементы – в виде по крайней мере двух тарельчатых кольцевых пружин, каждая из которых состоит из верхнего и нижнего упругих колец, связанных упругими пластинами, и закреплена в корпусе через упругие втулки из эластомера, установленные между основанием, нижними кольцами тарельчатых кольцевых пружин и крышкой, а виброизолируемый объект устанавливается на резьбовой втулке, размещенной в отверстиях верхних колец тарельчатых кольцевых пружин и прикрепленной к тарельчатым кольцевым пружинам посредством резьбового соединения через простановочные втулки.

2. Виброизолятор с кольцевыми тарельчатыми пружинами по п.1, отличающийся тем, что каждая тарельчатая кольцевая пружина выполнена в виде по крайней мере двух плоских упругих соосно расположенных колец, нижнего и верхнего, соединенных между собой посредством двух плоских упругих пластин.

3. Виброизолятор с кольцевыми тарельчатыми пружинами по п.1, отличающийся тем, что каждая тарельчатая кольцевая пружина выполнена в виде по крайней мере двух плоских упругих соосно расположенных колец, нижнего и верхнего, соединенных между собой посредством по крайней мере трех плоских упругих пластин.

4. Виброизолятор с кольцевыми тарельчатыми пружинами по п.1, отличающийся тем, что упругие пластины, соединяющие нижнее и верхнее кольца, выполнены в виде упругих стержней круглого или многоугольного профиля.

РИСУНКИ
