Патент на изобретение №2285830

(54) ВИБРОИЗОЛЯТОР КОЧЕТОВА С КОЛЬЦЕВОЙ ПРУЖИНОЙ

(57) Реферат:

Изобретение относится к машиностроению, приборостроению и может быть использовано для виброизоляции технологического оборудования, станков, приборов. Сущность изобретения заключается в том, что виброизолятор с кольцевой пружиной содержит корпус и размещенные в нем упругие элементы. Корпус выполнен в виде основания с крышкой. Плоские упругие элементы выполнены в виде плоской кольцевой пружины, состоящей из внешнего и внутреннего колец, связанных упругими пластинами, и закрепленной в корпусе через периферийную втулку, установленную между основанием, внешним кольцом пружины и крышкой. Виброизолируемый объект устанавливается на резьбовой втулке, размещенной в отверстии внутреннего кольца пружины и прикрепленной к пружине посредством резьбового соединения. Технический результат – повышение эффективности виброизоляции в резонансном режиме и упрощение конструкции и монтажа. 3 з.п. ф-лы, 3 ил.

Изобретение относится к машиностроению, приборостроению и может быть использовано для виброизоляции технологического оборудования, станков, приборов.

Наиболее близким техническим решением к заявляемому объекту является виброизолятор по авторскому свидетельству СССР №763626, F 16 F 7/00, 1978 г. (прототип), содержащий корпус, упругие плоские элементы и элементы их крепления к корпусу.

Недостатком известного устройства является сложность упругого элемента и недостаточная эффективность на резонансе из-за отсутствия демпфирования колебаний.

Технический результат – повышение эффективности виброизоляции в резонансном режиме и упрощение конструкции и монтажа.

Это достигается тем, что в виброизоляторе с кольцевой пружиной, содержащим корпус и размещенные в нем упругие элементы, корпус выполнен в виде основания с крышкой, а плоские упругие элементы – в виде плоской кольцевой пружины, состоящей из внешнего и внутреннего колец, связанных упругими пластинами, и закрепленной в корпусе через периферийную втулку, установленную между основанием, внешним кольцом пружины и крышкой, а виброизолируемый объект устанавливается на резьбовой втулке, размещенной в отверстии внутреннего кольца пружины и прикрепленной к пружине посредством резьбового соединения, а плоская кольцевая пружина выполнена в виде по крайней мере двух плоских упругих коаксиально расположенных колец, внешнего и внутреннего, соединенных между собой посредством двух плоских упругих пластин или посредством по крайней мере трех плоских упругих пластин, причем пластины, соединяющие внешнее и внутреннее кольца, выполнены в виде упругих стержней круглого или квадратного профиля.

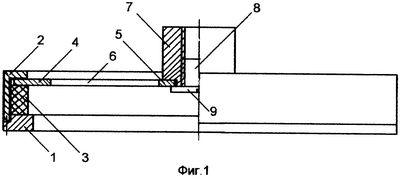

На фиг.1 представлен общий вид предлагаемого виброизолятора с кольцевой пружиной, на фиг.2 – вариант выполнения кольцевой пружины с двумя пластинами, на фиг.3 – вариант выполнения кольцевой пружины с, по крайней мере, тремя пластинами.

Виброизолятор с кольцевой пружиной содержит корпус, который выполнен в виде основания 1 и крышки 2 (фиг.1). Плоские упругие элементы выполнены в виде плоской кольцевой пружины 6, состоящей из внешнего 4 и внутреннего 5 колец, связанных между собой упругими пластинами 10. Кольцевая пружина 6 закреплена в корпусе через периферийную втулку 3, установленную между основанием 1, внешним кольцом пружины 4 и крышкой 2, а виброизолируемый объект (не показан) устанавливается на резьбовой втулке 7, размещенной в отверстии 11 внутреннего кольца 5 пружины. Резьбовая втулка 7 прикреплена к пружине 6 посредством резьбового соединения 8, например винта с плоской головкой 9. Кольцевая пружина 6 закреплена в корпусе с зазором относительно крышки 2 и резьбовой втулки 7. Периферийная втулка 3 может быть выполнена металлической или из эластомера с жесткостью, большей жесткости кольцевой пружины 6. Плоская кольцевая пружина 6 может быть выполнена в виде по крайней мере двух плоских упругих коаксиально расположенных колец, внешнего 4 и внутреннего 5, соединенных между собой посредством двух плоских упругих пластин 10 (фиг.2).

Плоская кольцевая пружина 6 может быть выполнена в виде по крайней мере двух плоских упругих коаксиально расположенных колец, внешнего 4 и внутреннего 5, соединенных между собой посредством по крайней мере трех плоских упругих пластин 10 (фиг.3).

Пластины 10, соединяющие внешнее 4 и внутреннее 5 кольца, могут быть выполнены в виде упругих стержней круглого, квадратного, прямоугольного, многоугольного профиля или профиля, выполненного по кривым второго и «n» порядка (не показаны).

Виброизолятор с кольцевой пружиной работает следующим образом.

При колебаниях виброизолируемого объекта, установленного на резьбовой втулке 7, обеспечивается пространственная виброзащита объекта и защита его от ударов. Причем жесткость кольцевой пружины 6, за счет ее конструктивного исполнения, может быть подобрана в любом требуемом сочетании по главным направлениям вибрации, например большей в горизонтальном направлении, нежели в вертикальном, и наоборот, и т.д. во всех сочетаниях как линейных, так и угловых колебаний. Это обеспечивается как количеством колец кольцевой пружины 6, так и количеством и направлением упругих пластин 10, связывающих кольца, а также подбором формы пластин 10.

Виброизолятор с кольцевой пружиной является эффективным средством от защиты вибрации по всем направлениям и практически на всех виброизолируемых объектах, а также простым в эксплуатации, монтаже и изготовлении.

Формула изобретения

1. Виброизолятор с кольцевой пружиной, содержащий корпус и размещенные в нем плоские упругие элементы, отличающийся тем, что корпус выполнен в виде основания с крышкой, а плоские упругие элементы – в виде плоской кольцевой пружины, состоящей из внешнего и внутреннего колец, связанных упругими пластинами, и закрепленной в корпусе через периферийную втулку, установленную между основанием, внешним кольцом плоской кольцевой пружины и крышкой, а виброизолируемый объект устанавливается на резьбовой втулке, размещенной в отверстии внутреннего кольца плоской кольцевой пружины и прикрепленной к плоской кольцевой пружине посредством резьбового соединения.

2. Виброизолятор с кольцевой пружиной по п.1, отличающийся тем, что плоская кольцевая пружина выполнена в виде по крайней мере двух плоских упругих коаксиально расположенных колец, внешнего и внутреннего, соединенных между собой посредством двух плоских упругих пластин.

3. Виброизолятор с кольцевой пружиной по п.1, отличающийся тем, что плоская кольцевая пружина выполнена в виде по крайней мере двух плоских упругих коаксиально расположенных колец, внешнего и внутреннего, соединенных между собой посредством по крайней мере трех плоских упругих пластин.

4. Виброизолятор с кольцевой пружиной по п.1, отличающийся тем, что пластины, соединяющие внешнее и внутреннее кольца, выполнены в виде упругих стержней круглого или квадратного профиля.

РИСУНКИ
