Патент на изобретение №2285829
|
||||||||||||||||||||||||||
(54) МУФТА ЗВУКОИЗОЛИРУЮЩАЯ
(57) Реферат:
Изобретение относится к машиностроению и может быть использовано для снижения уровня шума различных трансмиссий, в частности при соединении валов. Муфта звукоизолирующая содержит две полумуфты, связанные посредством винтов с вибродемпфирующим элементом. Вибродемпфирующий элемент выполнен в виде по крайней мере двух плоских упругих соосно расположенных колец, верхнего и нижнего, соединенных между собой посредством по крайней мере трех упругих плоских пластин, расположенных наклонно по отношению к оси колец, или вибродемпфирующий элемент выполнен в виде по крайней мере двух плоских упругих коаксиально расположенных колец, внешнего и внутреннего, соединенных между собой посредством по крайней мере трех плоских пластин. Технический результат – повышение демпфирующих свойств вибродемпфирующего элемента и нагрузочной способности передачи. 1 з.п. ф-лы, 4 ил.
Изобретение относится к машиностроению и может быть использовано для снижения уровня шума различных трансмиссий, в частности при соединении валов. Наиболее близким техническим решением к заявленному объекту является муфта по а.с. СССР №593019, F 16 D 3/04, 1976 г. (прототип), содержащая две полумуфты и расположенный между ними упругий вибродемпфирующий элемент. Недостатком известного решения являются сравнительно невысокие демпфирующие свойства вибродемпфирующего элемента. Технический результат – повышение демпфирующих свойств вибродемпфирующего элемента и нагрузочной способности передачи. Это достигается тем, что в муфте звукоизолирующей, содержащей две полумуфты, связанные посредством винтов с вибродемпфирующим элементом, вибродемпфирующий элемент выполнен в виде по крайней мере одного упругого кольца, которое выполнено в виде по крайней мере двух плоских упругих соосно расположенных колец, верхнего и нижнего, соединенных между собой посредством по крайней мере трех упругих плоских пластин, расположенных наклонно по отношению к оси колец, или вибродемпфирующий элемент выполнен в виде по крайней мере двух плоских упругих коаксиально расположенных колец, внешнего и внутреннего, соединенных между собой посредством по крайней мере трех плоских пластин. На фиг.1 изображен фронтальный разрез муфты, на фиг.2, 3, 4 – упругое кольцо. Муфта звукоизолирующая содержит две полумуфты 1 и 2, связанные посредством винтов 5 с вибродемпфирующим элементом, который выполнен в виде по крайней мере одного упругого кольца 3 и 4, каждое из которых выполнено в виде по крайней мере двух плоских упругих соосно расположенных колец, верхнего 6 и нижнего 7, соединенных между собой посредством по крайней мере трех упругих плоских пластин 8, расположенных наклонно по отношению к оси колец. Вибродемпфирующий элемент может быть выполнен в виде по крайней мере двух плоских упругих коаксиально расположенных колец, внешнего 9 и внутреннего 10, соединенных между собой посредством по крайней мере трех плоских пластин 8. Пазы 11 и отверстие 12 могут быть получены вырубкой на прессе. Упругое кольцо 3 (кольца) покрыты слоем вибродемпфирующей мастики, например ВД-17. Муфта звукоизолирующая работает следующим образом. При передаче крутящего момента работают поверхности упругих колец, покрытых слоем вибродемпфирующего материала, в результате чего снижаются уровни шума и вибрации.
Формула изобретения
1. Муфта звукоизолирующая, содержащая две полумуфты, связанные посредством винтов с вибродемпфирующим элементом, отличающаяся тем, что вибродемпфирующий элемент выполнен в виде по крайней мере одного упругого элемента, выполненного в виде по крайней мере двух плоских упругих соосно расположенных колец, верхнего и нижнего, соединенных между собой посредством по крайней мере трех упругих плоских пластин, расположенных наклонно по отношению к оси колец. 2. Муфта звукоизолирующая по п.1, отличающаяся тем, что плоские упругие кольца размещены коаксиально.

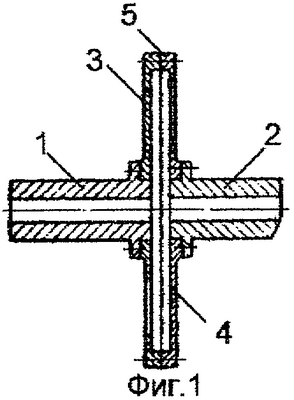

РИСУНКИ
|
||||||||||||||||||||||||||
