(54) ПРОТИВОТУМАННОЕ УСТРОЙСТВО

(57) Реферат:

Изобретение относится к устройствам, воздействующим на метеорологические процессы, точнее к средствам рассеивания туманов. Противотуманное устройство содержит источник воздействия на туман, выполненный в виде сосуда с выходным соплом, и инициатор начала работы. Устройство снабжено емкостями для сжатого азота, перекиси водорода со стабилизатором и перманганата натрия, а сосуд снабжен форсунками для ввода перекиси водорода со стабилизатором и перманганата натрия, связанными подводящими шлангами с соответствующими емкостями и через инициатор начала работы с емкостью со сжатым азотом, а выходное сопло выполнено в виде сопла Лаваля. Технический результат – упрощение конструкции устройства, повышение эффективности рассеивания тумана и снижение расхода реагента. 3 з.п. ф-лы, 1 ил., 1 табл.

Изобретение относится к устройствам, воздействующим на метеорологические процессы, точнее к средствам рассеивания туманов, и найдет применение для рассеивания теплых и переохлажденных туманов над взлетно-посадочными полосами аэропортов, акваториями морских и речных портов и т.д.

Известно противотуманное устройство (патент РФ 2014773, 5 A 01 G 15/00, Е 01 Н 13/00, опубл. 1994.06.30). Устройство содержит источник реагента и его распылитель в виде трубопровода с регуляторами подачи и форсунками, согласно изобретению источник реагента выполнен в виде сосуда Дьюара со сжиженным газом с инициатором начала работы, регулятор подачи выполнен в виде крана, каждая форсунка выполнена в виде сопряженных друг с другом полого корпуса и полой фасонной гайки с установленным внутри них на пружинной фасонной шайбе цилиндрическим телом с усеченными конусами на обоих концах, причем пружинная фасонная шайба выполнена в виде незамкнутого кольца с отогнутыми внутрь свободными концами, которые образуют два полукольца, а на цилиндрической части центрального тела выполнена кольцевая проточка, размеры которой соответствуют размерам двух полуколец пружинной фасонной шайбы. Недостатком данного устройства является высокий расход реагента, сложность конструкции, а также низкая эффективность рассеивания тумана.

Известно противотуманное устройство, принятое за прототип (патент РФ 2025558, 5 Е 01 Н 13/00, опубл. 1994.12.30). Устройство содержит источник холода и сообщенные с ним входное и выходное сопла, согласно изобретения источник холода включает в себя заполненный криогенной жидкостью, например жидким азотом, и снабженный герметичной крышкой сосуда Дьюара, спиральный теплообменник, на выходе которого установлено выходное сопло, и смонтированный на крышке редукционный клапан, инициатор начала работы в виде направленного в полость сосуда стержня с закрепленным на нем с возможностью продольного перемещения аккумулятором тепла и размещенный в полости сосуда приемный трубопровод, выходной конец которого пропущен сквозь крышку и сообщен с входом спирального теплообменника, при этом выходное сопло выполнено в виде сопла-форсунки, а выходное – смонтировано вокруг указанного сопла-форсунки с возможностью продольного перемещения. Недостатком данного устройства является сложность конструкции, а также низкая эффективность рассеивания тумана.

Техническим результатом изобретения является упрощение конструкции устройства, а также повышение эффективности рассеивания тумана.

Технический результат достигается тем, что в противотуманном устройстве, содержащем источник воздействия на туман, выполненный в виде сосуда с выходным соплом, инициатор начала работы, согласно изобретению оно снабжено емкостями для сжатого азота, перекиси водорода со стабилизатором и перманганата натрия, а сосуд снабжен форсунками для ввода перекиси водорода со стабилизатором и перманганата натрия, связанными подводящими шлангами с соответствующими емкостями и через инициатор начала работы с емкостью со сжатым азотом, а выходное сопло выполнено в виде сопла Лаваля.

Технический результат достигается также тем, что перекись водорода со стабилизатором и перманганат натрия используют в соотношении от 10:1 до 3:1.

Технический результат достигается также тем, что в качестве стабилизатора перекиси водорода используют хозяйственное мыло.

Технический результат достигается также тем, что в качестве стабилизатора перекиси водорода используют крахмал.

Применение предлагаемого устройства по сравнению с прототипом позволяет упростить конструкцию устройства, а также повысить эффективность рассеивания тумана.

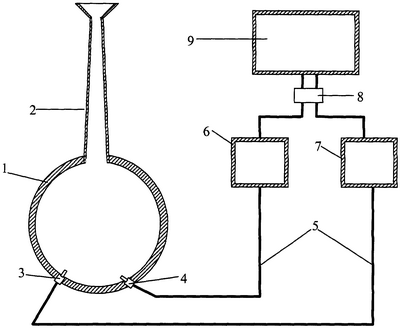

Противотуманное устройство поясняется чертежом, где

1 – сосуд;

2 – выходное сопло сосуда 1 в виде сопла Лаваля;

3 – форсунка для ввода перекиси водорода со стабилизатором;

4 – форсунка для ввода перманганата натрия;

5 – подводящие шланги;

6 – емкость с перманганатом натрия;

7 – емкость с перекисью водорода;

8 – инициатор начала работы;

9 – емкость со сжатым азотом.

Противотуманное устройство включает сосуд 1 с выходным соплом 2 в виде сопла Лаваля. В сосуде 1 закреплены форсунка 3 для подачи перекиси водорода со стабилизатором и форсунка 4 для ввода перманганата натрия. Форсунки 3 и 4 связаны подводящими шлангами 5 соответственно с емкостью 6 с перманганатом натрия и емкостью 7 с перекисью водорода со стабилизатором. Емкости 6 и 7 через инициатор 8 начала работы связаны с емкостью 9 со сжатым азотом.

Противотуманное устройство работает следующим образом. Через инициатор 8 начала работы из емкости 9 порциями нагнетают сжатый азот в емкости 6 и 7. Сжатый азот используют для продавливания в сосуд 1 через форсунки 3 и 4 соответственно перекиси водорода со стабилизатором и перманганата натрия. Сжатый азот используют из-за его инертности по отношению к перекиси водорода со стабилизатором и перманганату натрия. Перекись водорода со стабилизатором и перманганат натрия, вытесняемые из соответствующей емкости 6 или 7 по подводящим шлангам 5 через форсунки 3 и 4 попадают в сосуд 1. В сосуде 1 происходит их взаимодействие, в результате чего выделяется большое количество парогазовой смеси, выбрасываемой из сосуда 1 через выходное сопло 2 в виде сопла Лаваля. Парогазовая смесь, обладая высокой температурой создает облако пара, которое вызывает интенсивное рассеивание тумана. Сопло 2 выполнено в виде сопла Лаваля для обеспечения наибольшей дальности выброса парогазовой смеси и увеличения зоны рассеивания тумана. В качестве стабилизатора перекиси водорода можно использовать крахмал или хозяйственное мыло для обеспечения отсутствия реакции при подаче перекиси водорода по подводящим шлангам 5 и повышения безопасности работы устройства.

Количество взаимодействующих перекиси водорода со стабилизатором и пергманганата натрия можно принимать в соотношении от 10:1 до 3:1. Подачу перекиси водорода со стабилизатором и перманганата натрия в сосуд регулируют инициатором 8 начала работы. Нижний предел соотношения перекиси водорода к перманганату натрия (10:1) принят из условия минимально эффективной температуры парогазовой смеси для рассеивания тумана, а верхний предел (3:1) принят из условия температурной стойкости материала корпуса 1 и его сопла 2 в виде сопла Лаваля. Данные по температурам парогазовой смеси приведены в таблице.

Перекись водорода со стабилизатором, мас.% 11 10 6 4 3 2
Перманганат натрия, мас.% 1 1 1 1 1 1
Температура парогазовой смеси, °С 220 250 450 780 990 1090

Применение противотуманного устройства обеспечивает следующие преимущества:

– упрощение конструкции устройства;

– повышение эффективности рассеивания тумана;

– снижение расхода реагента.

Формула изобретения

1. Противотуманное устройство, содержащее источник воздействия на туман, выполненный в виде сосуда с выходным соплом, инициатор начала работы, отличающееся тем, что оно снабжено емкостями для сжатого азота, перекиси водорода со стабилизатором и перманганата натрия, а сосуд снабжен форсунками для ввода перекиси водорода со стабилизатором и перманганата натрия, связанными подводящими шлангами с соответствующими емкостями и через инициатор начала работы с емкостью со сжатым азотом, а выходное сопло выполнено в виде сопла Лаваля.

2. Противотуманное устройство по п.1, отличающееся тем, что перекись водорода со стабилизатором и перманганат натрия используют в соотношении от 10:1 до 3:1.

3. Противотуманное устройство по п.1, отличающееся тем, что в качестве стабилизатора перекиси водорода используют хозяйственное мыло.

4. Противотуманное устройство по п.1, отличающееся тем, что в качестве стабилизатора перекиси водорода используют крахмал.
