Патент на изобретение №2285649

(54) ЛЕНТОЧНЫЙ КОНВЕЙЕР С ПОДВЕСНОЙ ЛЕНТОЙ

(57) Реферат:

Изобретение относится к конвейеростроению, а именно к ленточным конвейерам с подвесной лентой для транспортирования кусковых и сыпучих грузов. Конвейер содержит стойки, бесконечно замкнутую на барабанах ленту с образованием грузонесущей и нерабочей ветвей, установленные на стойках дисковые ролики с закругленными ободами с возможностью их вращения на осях и поддержания обеих ветвей ленты. Борта ленты выполнены с обращенными наружу ее контура выступами, грузонесущая и нерабочая ветви ленты размещены эквидистантно относительно друг друга. Дисковые ролики установлены с возможностью упора в них указанных выступов и размещены со стороны продольной оси ленты, а между бортами грузонесущей и нерабочей ветвей ленты размещены с возможностью вращения на осях и взаимодействия с бортами ленты цилиндрические ролики. Дисковые и цилиндрический ролики размещены на стойках в одной плоскости. Техническим результатом изобретения является обеспечение возможности упрощения и удешевления конструкции конвейера за счет уменьшения количества конструктивных элементов и обеспечение возможности улавливания обеих ветвей оборвавшейся ленты конвейера. 1 ил.

Изобретение относится к конвейеростроению, а именно к ленточным конвейерам с подвесной лентой для транспортирования кусковых и сыпучих грузов.

Известны ленточные конвейеры с подвесной лентой, включающие бесконечно замкнутую в вертикальной плоскости на барабанах конвейерную ленту, два бесконечно замкнутых на приводных, натяжных и отклоняющих шкивах гибких элемента в виде тягово-несущих канатов с возможностью опирания на них бортов конвейерной ленты, дисковые ролики с возможностью опирания на них канатов, раму (Спиваковский А.О., Дьячков В.К. Транспортирующие машины. М.: Машиностроение, 1983, с.158-159, рис.4.47).

Однако недостатками известных конвейеров являются сложность конструкции, ограничение площади поперечного сечения лотка конвейерной ленты, снижающая производительность конвейера, невозможность улавливания оборвавшейся ленты наклонного конвейера.

Известен ленточный конвейер с подвесной лентой (прототип), содержащий стойки, бесконечно замкнутую на барабанах ленту с образованием грузонесущей и нерабочей ветвей и опирающуюся своими бортами на ремни Т-образного профиля в поперечном сечении, при этом ремни размещены с возможностью опирания их полок на рабочей нерабочей ветвях на два дисковых ролика с закругленными ободами, которые установлены перпендикулярно друг другу и размещены симметрично относительно ремня, а борта ленты с ремнями связаны посредством скоб, соединенных между собой с помощью пальцев (Пат. РФ №2170696, Кл. В 65 G 15/08, 2001 г.).

Недостатками известного конвейера являются сложность конструкции и невозможность улавливания оборвавшейся ленты наклонного конвейера.

Техническим результатом изобретения является упрощение и удешевление конструкции конвейера за счет уменьшения количества конструктивных элементов и обеспечение возможности улавливания оборвавшейся ленты наклонного конвейера.

Технический результат достигается тем, что в ленточном конвейере с подвесной лентой, содержащем стойки, бесконечно замкнутую на барабанах ленту с образованием грузонесущей и нерабочей ветвей, установленные на стойках дисковые ролики с закругленными обедами с возможностью их вращения на осях и поддержания обеих ветвей ленты, согласно изобретению, борта ленты выполнены с обращенными наружу ее контура выступами, грузонесущая и нерабочая ветви ленты размещены эквидистантно относительно друг друга, дисковые ролики установлены с возможностью упора в них указанных выступов и размещены со стороны продольной оси ленты, а между бортами грузонесущей и нерабочей ветвей ленты размещены с возможностью вращения на осях и взаимодействия с бортами ленты цилиндрические ролики, причем дисковые и цилиндрический ролики размещены на стойках в одной плоскости.

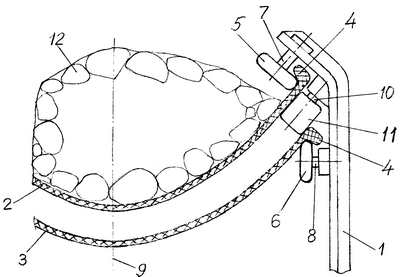

Ленточный конвейер с подвесной лентой показан на чертеже, поперечный разрез.

Ленточный конвейер с подвесной лентой содержит стойки 1, бесконечно замкнутую на барабанах (не показаны) ленту с образованием грузонесущей 2 и нерабочей 3 ветвей. При этом борта ленты (2, 3) выполнены с обращенными наружу ее контура выступами 4, а грузонесущая 2 и нерабочая 3 ветви ленты размещены эквидистантно относительно друг друга. На стойках 1 установлены дисковые ролики 5 и 6 с закругленными обедами с возможностью их вращения на осях 7 и 8 и упора в них указанных выступов 4 ленты на грузонесущей 2 и нерабочей 3 ветвях. Причем дисковые ролики 5 и 6 относительно выступов 4 размещены со стороны продольной оси 9 ленты. Между бортами грузонесущей 2 и нерабочей 3 ветвей ленты размещены на стойках 1 с возможностью вращения на осях 10 и взаимодействия с бортами ленты цилиндрические ролики 11. При этом дисковые ролики 5, 6 и цилиндрический ролик 11 на стойках 1 размещены в одной плоскости, друг под другом, 12 – транспортируемый груз.

Ленточный конвейер с подвесной лентой действует следующим образом.

Тяговое усилие от приводного барабана передается грузонесущей ветви 2 ленты с находящимся на ней грузом 12. Поперечное натяжение от веса грузонесущей ветви 2 ленты и веса груза 12 передается через выступы 4 бортов грузонесущей ветви 2 ленты на дисковые ролики 5 и на цилиндрические ролики 11, размещенные симметрично относительно продольной оси 9 ленты. Поперечное натяжение от веса нерабочей ветви 3 ленты передается на дисковые ролики 6. Поскольку дисковые ролики 5, 6 и цилиндрический ролик 11 со стороны каждого борта ленты размещены в одной плоскости, друг под другом, обеспечивается надежная фиксация бортов ленты в поперечном направлении при движении обеих ее ветвей 2 и 3 ленты. При обрыве ленты наклонного конвейера за счет взаимодействия цилиндрических роликов 11 одновременно с обеими ветвями 2 и 3 ленты, которые после обрыва ленты будут двигаться в одном направлении, произойдет улавливание обеих ветвей 2 и 3 силами трения между цилиндрическими роликами 11 и внутренними поверхностями грузонесущей 2 и нерабочей 3 ветвей ленты.

Отличительные признаки изобретения обеспечивают упрощение и удешевление конструкции конвейера за счет уменьшения количества конструктивных элементов и обеспечение возможности улавливания обеих ветвей оборвавшейся ленты наклонного конвейера.

Формула изобретения

Ленточный конвейер с подвесной лентой, содержащий стойки, бесконечно замкнутую на барабанах ленту с образованием грузонесущей и нерабочей ветвей, установленные на стойках дисковые ролики с закругленными ободами с возможностью их вращения на осях и поддержания обеих ветвей ленты, отличающийся тем, что борта ленты выполнены с обращенными наружу ее контура выступами, грузонесущая и нерабочая ветви ленты размещены эквидистантно относительно друг друга, дисковые ролики установлены с возможностью упора в них указанных выступов и размещены со стороны продольной оси ленты, а между бортами грузонесущей и нерабочей ветвей ленты размещены с возможностью вращения на осях и взаимодействия с бортами ленты цилиндрические ролики, причем дисковые и цилиндрический ролики размещены на стойках в одной плоскости.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 19.04.2007

Извещение опубликовано: 10.12.2008 БИ: 34/2008
