Патент на изобретение №2285647

(54) БАК ДЛЯ АГРЕССИВНОЙ ЖИДКОСТИ

(57) Реферат:

Бак для агрессивной жидкости предназначен для предотвращения значительных проливов токсичных компонентов в случае сквозного пробития стенок, в том числе высокоскоростными кинетическими ударниками (пулями, осколками и т.п.). Предотвращение значительных проливов из пробитого бака основано на эластичности пористого фторопласта, который несколько сужает выходное отверстие от пули, препятствует разлету осколков стенок бака, а фторопластовые полоски вследствие разности давлений плотно закрывают оставшееся отверстие. Бак для агрессивной жидкости содержит усиливающие шпангоуты, к которым перпендикулярно внутренней стенке бака прикреплены гибкие фторопластовые полоски с длиной, превышающей расстояние между шпангоутами на ширину шпангоута, при этом внутренние стенки бака между шпангоутами покрыты пластинами из пористого фторопласта. Предлагаемый бак позволяет значительно уменьшить проливы токсичных жидкостей при пробитии стенок пулями и уменьшить последующее опасное воздействие транспортируемых грузов на окружающую среду. 2 ил.

Предлагаемое изобретение относится к специальному машиностроению, а именно устройствам предотвращения проливов агрессивных, токсичных жидкостей из различных емкостей, перевозимых железнодорожным и автомобильным транспортом, в случае пробития их пулями или осколками. Эта проблема достаточно актуальна в связи с ростом объемов перевозок опасных грузов и реальностью террористических угроз.

Известно использование устройств предотвращения проливов агрессивных, токсичных жидкостей из различных емкостей, основанных на принципе отбора кинетической энергии, изготовленные из броневой стали, многослойных металлических или волокнистых органических и неорганических материалов.

Прототипом может служить бак с использованием защитного покрытия [1].

Прототип частично решает задачу защиты, однако имеет следующие недостатки:

– для баков с агрессивными жидкостями не подходят обычные конструкционные материалы, а, зачастую, при требованиях к весу бака наступает несоответствие требуемой прочности и допустимой массы броневой защиты.

Задача предотвращения пролива агрессивной, токсичной жидкости из пробитого бака может быть решена следующим образом.

Бак для агрессивной жидкости содержит усиливающие шпангоуты, к которым перпендикулярно внутренней стенке бака прикреплены гибкие фторопластовые полоски с длиной, превышающей расстояние между шпангоутами на ширину шпангоута, внутренние стенки бака между шпангоутами покрыты пластинами из пористого фторопласта.

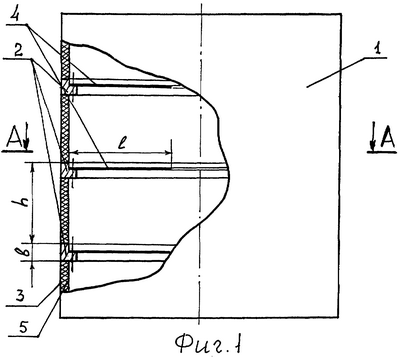

Сущность предлагаемого бака для агрессивной жидкости поясняется чертежами, где на фиг.1 изображена схема устройства бака; на фиг.2 – разрез А-А.

Бак 1 для агрессивной жидкости содержит усиливающие шпангоуты 2, к которым перпендикулярно внутренней стенке 3 бака прикреплены гибкие фторопластовые полоски 4 с длиной l, превышающей расстояние h между шпангоутами 2, на ширину b шпангоута 2 (фиг.1). Внутренние стенки 3 бака между шпангоутами 2 покрыты пластинами 5 из пористого фторопласта.

В нормальном режиме транспортировки, при отсутствии повреждений стенок 3 бака 1 гибкие фторопластовые полоски 4 занимают свободное положение в объеме агрессивной жидкости, близкое к перпендикулярному относительно внутренней стенки 3, несколько снижая колебания жидкости в процессе движения, а пластины из пористого фторопласта смягчают удары жидкости в стенки бака.

В случае сквозного пробития стенки 3 бака 1, в том числе высокоскоростными кинетическими ударниками (пулями, осколками и т.п.), предотвращение значительных проливов из пробитого бака осуществляется за счет эластичности пластин 5 из пористого фторопласта, который несколько сужает выходное отверстие от пули, препятствует разлету осколков стенок 3 бака, а фторопластовые полоски 4, вследствие разности давлений, изгибаются и плотно закрывают оставшееся отверстие.

Положительный эффект состоит:

– в высокой эффективности предотвращения значительных проливов токсичных жидкостей при существенной простоте конструкции и незначительном приращении веса бака в целом.

Предлагаемый бак для агрессивной жидкости позволяет значительно уменьшить проливы токсичных жидкостей при пробитии стенок пулями и уменьшить последующее опасное воздействие транспортируемых грузов на окружающую среду.

Источники информации

1. Патент РФ по заявке №95117190/02 от 10.10.1995, “Защитное покрытие”, F 41 Н 1/00, F 41 Н 5/00.

2. “Цистерны”, Устройство, эксплуатация, ремонт. Справочное пособие, М., Транспорт, 1990.

Формула изобретения

Бак для агрессивной жидкости, содержащий усиливающие шпангоуты, отличающийся тем, что к шпангоутам перпендикулярно внутренней стенке бака прикреплены гибкие фторопластовые полоски с длиной, превышающей расстояние между шпангоутами на ширину шпангоута, внутренние стенки бака между шпангоутами покрыты пластинами из пористого фторопласта.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 28.12.2006

Извещение опубликовано: 20.06.2008 БИ: 17/2008
