Патент на изобретение №2285643

(54) ЕМКОСТЬ

(57) Реферат:

Изобретение относится к области упаковки. Емкость, содержащая фигурное основание с плоскими опорными выступами, равновеликие боковые стенки, образующие корпус, и горловину, выполнена с разновеликими поперечными сечениями в нижней, средней и верхней частях корпуса, плавно переходящими от большего к меньшему. Равновеликие боковые стенки в своей средней части выполнены с фигурным углублением, плавно сопрягающимся с поверхностью стенки. Сопряжение с узкой боковой стенкой образует поперечное сечение каплеобразной формы, а разновеликие в продольном направлении боковые стенки, обращенные с наклоном навстречу друг другу, образуют в сечении конусообразную часть, дугообразно переходящую в горловину. Горловина выполнена с наклоном в сторону продольной оси емкости, проходящей через середину основания, и имеет удлиненную форму с плавным продольным изгибом. Длина горловины, по меньшей мере, равна 0,2-0,6 высоты емкости. При использовании данной емкости отпадает необходимость в дополнительных сливных устройствах или иных приспособлениях, а наличие ручного захвата позволяет создавать и использовать емкость практически любого размера. 9 з.п. ф-лы, 1 ил.

Изобретение относится к области упаковки, в частности к емкостям для хранения и транспортировки жидкостей.

Известна емкость, содержащая полый корпус с горловиной, на которую установлено раздаточное устройство (патент USA №4258867, кл. В 67 В 7/26). Недостатком данной емкости является сложность конструкции раздаточного устройства.

Известна также емкость для жидких продуктов, содержащая корпус с днищем, боковые и торцевые разновеликие стенки, горловину (патент USA №4832211, кл. B 65 D 1/02). Недостатком предложенной конструкции является ее неудобство пользования, т.к. при переливании из нее жидкости, например бензина в топливный бак, необходимо иметь воронку.

Наиболее близким техническим решением к данному изобретению является емкость со сливным устройством, содержащая приемную емкость со встроенным сливным патрубком в виде желобка (патент USA №5097994, кл. В 67 D 3/00). Недостатком данной емкости является сложность ее конструкции и неудобство пользования, заключающиеся в том, что при сливе жидкости из емкости необходимо произвести ряд операций для подготовки сливного патрубка к работе.

Техническим результатом заявленного изобретения является создание экономичной емкости, упрощение ее конструкции и повышение удобства пользования, поскольку в случае применения данной емкости отпадает необходимость в дополнительных сливных устройствах или иных приспособлениях, кроме того, наличие ручного захвата позволяет создавать и использовать емкость практически любого размера. Емкости с таким захватом используют в промышленности, например, при упаковке спирта, вина и других жидкостей в больших объемах, обычно более 2-х литров.

Поставленный результат достигается тем, что в емкости, содержащей фигурное основание с плоскими опорными выступами, равновеликие боковые стенки, образующие корпус, причем она имеет разновеликие поперечные сечения в нижней, средней и верхней частях корпуса, плавно переходящие от большего к меньшему, и горловину, причем равновеликие боковые стенки в своей средней части выполнены с фигурным углублением, плавно сопрягающимся с поверхностью стенки, при этом сопряжение с узкой боковой стенкой образует поперечное сечение каплеобразной формы, а разновеликие в продольном направлении боковые стенки, обращенные с наклоном навстречу друг другу, образуют в сечении конусообразную часть, дугообразно переходящую в горловину, при этом горловина выполнена с наклоном в сторону продольной оси емкости, проходящей через середину основания, и имеет удлиненную форму с плавным продольным изгибом, при этом длина горловины, по меньшей мере, равна 0,2-0,6 высоты емкости, кроме того, горловина по мере удлинения плавно переходит с конусообразного сечения в круглое, а торец горловины расположен под углом к плоскости основания, при этом на торце горловины выполнена наружная резьба, а крышка соединена с корпусом резьбовым соединением, при этом большая разновеликая стенка совместно с горловиной образует дугообразный желоб для плавного выхода содержимого, а углубление, плавно сопрягающееся с поверхностью стенки, выполнено с образованием ручного захвата, поверхность стенки на участке выполнения захвата выполнена выпукло-вогнутой, при этом радиус выпуклого участка составляет 0,5-90 мм, а радиус вогнутого участка составляет 0,3-55 мм, ширина образованного захвата, по меньшей мере, составляет 0,2-1,5 его глубины и 0,1-0,7 его высоты, соотношение высоты емкости к высоте ручки и ширины стенки к толщине ручки составляет, по меньшей мере, 1,2:6,2, что вогнутая часть корпуса емкости несет рекламные надписи и элементы изображения.

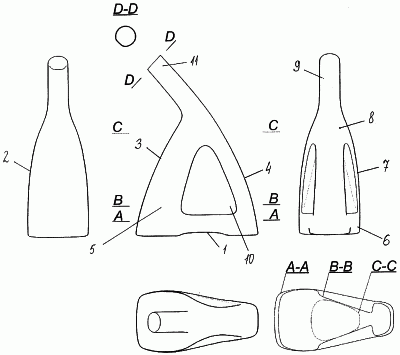

Техническая сущность изобретения поясняется чертежом и описанием. На чертеже представлен общий вид емкости; вид емкости сбоку, вид емкости сверху, сечение по А-А, сечение по В-В, сечение по С-С.

Емкость содержит фигурное основание 1, две равновеликие стенки 2 и разновеликие боковые стенки 3 и 4, образующие корпус 5, сечения которого (А-А) в его нижней части 6, средней части 7 (В-В) и верхней части 8 (С-С) являются разновеликими, плавно переходящими от большего сечения к меньшему сечению, и горловину 9. Равновеликие боковые стенки 2 в своей средней части выполнены с фигурным углублением 10, плавно сопрягающимся с поверхностью стенки 2, при этом фигурное углубление может быть выполнено с образованием ручного захвата, а сопряжение с боковой стенкой образует поперечное сечение (В-В) конусообразной формы. Разновеликие боковые стенки 3 и 4 выполнены обращенными навстречу друг другу, образуя при этом в верхней части корпуса 8 сечение конусообразной формы. Разновеликая стенка 4 сужается по высоте и в верхней части плавно переходит в горловину 9, при этом горловина выполнена дугообразной и наклонена в сторону продольной оси емкости, проходящей через середину основания 1. Горловина 9 имеет удлиненную форму с плавным продольным изгибом, при этом длина горловины по крайней мере равна 0,2-0,6 высоты емкости. По мере удлинения дугообразной части горловина 9 плавно переходит от конусообразной части сечения корпуса 8 в круглое сечение и оканчивается цилиндрической частью 11, на которую может быть нанесена наружная резьба, на которой крепится укупорочное устройство, или резьбовая крышка, при этом круглый торец горловины 9 расположен под углом к плоскости основания 1. Горловина 9 емкости совместно с большей разновеликой стенкой 4 образует дугообразный желоб для плавного выхода содержимого.

Основное применение емкости – разовая и многоразовая упаковка для любых сыпучих, жидких, пастообразных продуктов, например, бензина и других нефтепродуктов, которые необходимо в процессе пользования заливать в различные приемные устройства. Незаменима такая упаковка в дороге для автолюбителя, т.к. для заливки бензина в бензобак или масла в двигатель достаточно снять укупорочную пробку или резьбовую крышку и вставить горловину емкости в приемную горловину бензобака или двигателя. Конструкция горловины емкости позволяет исключить неизбежные потери и проливание продукта. Кроме этого, упаковка может быть использована в пищевой промышленности, например, при упаковке спирта, вина и других жидкостей в больших объемах, обычно более 2-х литров.

Емкость может быть изготовлена из плотной бумаги, пластмассы, дерева, стекла, металла.

Формула изобретения

1. Емкость, содержащая фигурное основание с плоскими опорными выступами, равновеликие боковые стенки, образующие корпус, отличающаяся тем, что она имеет разновеликие поперечные сечения в нижней, средней и верхней частях корпуса, плавно переходящие от большего к меньшему, и горловину, причем равновеликие боковые стенки в своей средней части выполнены с углублением, плавно сопрягающимся с поверхностью стенки, при этом сопряжение с узкой боковой стенкой образует поперечное сечение каплеобразной формы, а разновеликие в продольном направлении боковые стенки, обращенные с наклоном навстречу друг другу, образуют в сечении конусообразную часть, дугообразно переходящую в горловину, при этом горловина выполнена с наклоном в сторону продольной оси емкости, проходящей через середину основания, и имеет удлиненную форму с плавным продольным изгибом, при этом длина горловины, по меньшей мере, равна 0,2-0,6 высоты емкости.

2. Емкость по п.1, отличающаяся тем, что горловина по мере удлинения плавно переходит с конусообразного сечения в круглое.

3. Емкость по п.1, отличающаяся тем, что торец горловины расположен под углом к плоскости основания.

4. Емкость по п.1, отличающаяся тем, что на торце горловины выполнена наружная резьба.

5. Емкость по п.1, отличающаяся тем, что большая разновеликая стенка совместно с горловиной образуют дугообразный желоб для плавного выхода содержимого.

6. Емкость по п.1, отличающаяся тем, что углубление, плавно сопрягающееся с поверхностью стенки, выполнено с образованием ручного захвата.

7. Емкость по п.1, отличающаяся тем, что поверхность стенки на участке выполнения захвата выполнена выпукло-вогнутой, при этом радиус выпуклого участка составляет 0,5-90 мм, а радиус вогнутого участка составляет 0,3-55 мм.

8. Емкость по п.1, отличающаяся тем, что ширина образованного захвата, по меньшей мере, составляет 0,2-1,5 его глубины и 0,1-0,7 его высоты.

9. Емкость по п.1, отличающаяся тем, что соотношение высоты емкости к высоте ручки и ширины стенки к толщине ручки составляет, по меньшей мере, 1,2:6,2.

10. Емкость по одному из пп.1-9, отличающаяся тем, что вогнутая часть корпуса емкости несет рекламные надписи и элементы изображения.
