Патент на изобретение №2285638

(54) УСТРОЙСТВО ДЛЯ РАСКРЫТИЯ ПАРАШЮТА

(57) Реферат:

Изобретение относится к области устройств, предназначенных для спуска людей с высоты. Устройство содержит первый баллон, который при наполнении водородом или гелием выполнен с возможностью подъема и расправки купола парашюта, и второй баллон, предназначенный для хранения водорода или гелия, и шланг с запорным устройством для наполнения первого баллона из второго баллона. Устройство предназначено для размещения в ранце. Второй баллон расположен с внешней стороны ранца. Предусмотрены липучие текстильные материалы или распускаемые швы, предназначенные для раскрытия ранца при увеличении объема первого баллона при наполнении из второго баллона для высвобождения купола и первого баллона и их совместного подъема вверх. Технический результат – расширение арсенала технических средств. 2 ил.

Изобретение, устройство для раскрытия парашюта, относится к аварийно-спасательным средствам, а также может быть применено для практических занятий по парашютному спорту и для развлечений. Данное изобретение предусматривает использование новых современных синтетических и полимерных материалов, имеющих эластичность и легкий вес.

Известное устройство для раскрытия купола парашюта (Патент Великобритании №555831, 1943) предназначено для подъема и полета человека на значительное расстояние, данная конструкция содержит первый баллон, который при наполнении водородом или гелием образует шар с последующем расправлением купола и подъемом парашюта, и второй баллон, предназначенный для хранения водорода или гелия, и наполнения первого баллона из второго через шланг с клапаном.

Недостатком данного устройства является громоздкая конструкция, которая предполагает поднимать и переносить человека или тяжелые грузы на определенное расстояние.

Отличительными признаками предлагаемого изобретения является удобное в обращении, легкое по весу устройство для раскрытия парашюта, которое перед спуском человека с высоты само распаковывает парашютный ранец, поднимает купол парашюта вверх, расправляет стропы и позволяет человеку совершить самостоятельный спуск с высоты на парашюте.

Такое устройство дает возможность человеку быстро, в экстремальных ситуациях (пожарах или при катастрофах высотных зданий и сооружений) выбрать нужное место для безопасного спуска и совершить прыжок с высоты.

Предлагаемое устройство может быть применено для любых систем парашютов, независимо от их формы и конструкции.

Целью настоящего изобретения является устройство, которое позволяет человеку совершать спуск с любой возвышенности над землей, исключая свободное падение во время прыжка.

Данное устройство может быть применено для спуска грузов с высоты.

Предлагаемое устройство для раскрытия парашюта иллюстрируется чертежами, представленными на Фиг.1-2.

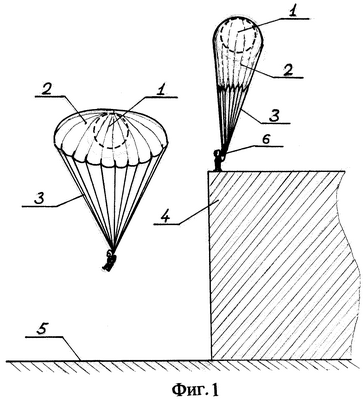

На Фиг.1 показано устройство для раскрытия парашюта в действии. На Фиг.2 – схема конструкции устройства для раскрытия парашюта.

Устройство для раскрытия парашюта, изображенного на схеме Фиг.2, состоит из первого баллона 1, изготовленного из тонкого, легкого, прочного и эластичного материала, который при наполнении газом имеет возможность увеличиваться в объеме, и второго баллона 7, выполненного из металла и наполненного сжатым водородом или гелием. Баллоны 1 и 7 между собой соединены шлангом 8, для создания герметичности баллон 7 снабжен запорным устройством 9 в виде крана или клапана.

Перед укладкой парашюта в ранец баллон 1 упаковывается во внутрь купола парашюта, в таком виде укладывается в ранец. Баллон 7 находится с внешней стороны ранца.

Конструкция парашютного ранца выполнена так, что с увеличением внутреннего давления ранец самостоятельно раскрывается и парашют высвобождается из упакованного состояния, чему способствуют соединительные элементы (липучие текстильные материалы, самораспускаемые швы и другие подобные приспособления)

Устройство для раскрытия парашюта работает следующим образом, показано на Фиг.1.

Перед прыжком с высоты человек 6 надевает ранец с парашютом, подходит к выступу 4, открывает запорное устройство на втором баллоне и заполняет водородом или гелием первый баллон, который при наполнении образует объемную форму, и за счет давления раскрывает ранец парашюта, далее первый баллон, наполненный водородом или гелием, вместе с куполом 2 высвобождается из ранца, поднимается вверх над головой человека 6, одновременно с подъемом купола расправляются стропы 3, что позволяет устройству для раскрытия парашюта выполнить свое назначение, т.е. раскрыть купол парашюта и при помощи парашюта спустить человека с выступа 4 на выбранную площадку 5.

Формула изобретения

Устройство для раскрытия купола парашюта, содержащее первый баллон, который при наполнении водородом или гелием выполнен с возможностью подъема и расправки купола парашюта, и второй баллон, предназначенный для хранения водорода или гелия, и шланг с запорным устройством для наполнения первого баллона из второго баллона, отличающееся тем, что оно предназначено для размещения в ранце, второй баллон расположен с внешней стороны ранца, при этом предусмотрены липучие текстильные материалы или распускаемые швы, предназначенные для раскрытия ранца при увеличении объема первого баллона при наполнении из второго баллона для высвобождения купола и первого баллона и их совместного подъема вверх.

РИСУНКИ
