Патент на изобретение №2285634

(54) ДВИЖИТЕЛЬ СУДНА

(57) Реферат:

Изобретение относится к судостроению, касается создания волновых движителей надводных и подводных судов, а также оно может быть использовано в качестве вибрационного конвейера или в качестве наглядного пособия для демонстрации волнового движения. Движитель судна имеет лопасть, соединенную с приводом ее поступательного и углового колебаний, включающим в себя кулису с ползуном, взаимодействующим с неподвижным кулачком и шарнирно соединенным с шатуном. Шатун также шарнирно соединен с ползуном, смонтированным в направляющей. Лопасть жестко соединена с шатуном, а ее плоскость проходит через шарнир, соединяющий шатун с ползуном. Кулачок выполнен в форме, описываемой уравнениями: х=lsin(₀sint), y=Acost+l[cos(₀sint)-cos₀], где A – амплитуда перемещения лопасти; l – длина шатуна, l=(2…6)А; ₀ – амплитуда поворота лопасти, ₀=/12…/6; t – параметр, равный углу поворота кулисы, 0t2. Движитель судна может дополнительно содержать две или более (преимущественно три или четыре) лопасти с приводом поступательного и углового колебаний, аналогичные первой и расположенные в ряд. Направляющие ползунов могут быть параллельными друг другу. Размеры соответствующих звеньев приводов всех лопастей могут быть равными. Приводы лопастей могут состоять в кинематической связи с передаточным отношением, равным единице, а углы взаимного поворота кулис относительно друг друга могут быть пропорциональными порядковому номеру лопасти в ряде. Число лопастей в ряду целесообразно принимать равным трем или четырем. Кинематическую связь целесообразно выполнять в виде установленных на валах кулис шестерен с одинаковым числом зубьев, соединенных промежуточными шестернями. Параллельно ряду лопастей целесообразно располагать экран, соединенный с днищем судна. Технический результат заключается в снижении сопротивления движению лопасти и в повышении к.п.д. движителя. 4 з.п. ф-лы, 4 ил.

Изобретение относится к судостроению, а именно к волновым движителям надводных и подводных судов. Оно может быть также использовано в качестве вибрационного конвейера, а также в качестве наглядного пособия для демонстрации волнового движения.

Известен движитель судна, содержащий лопасть, соединенную с приводом ее поступательного и углового колебаний, включающим в себя кривошипно-ползунный синусный механизм с кривошипом, взаимодействующим посредством шатуна с ползуном, шарниры и поступательную пару (Патент РФ №2143375, В 63 Н 1/37, 1998).

Недостатком известного движителя судна является сложность конструкции привода лопасти волнового движителя, связанная с большим количеством звеньев его механизма.

Прототипом заявляемого изобретения является движитель судна, содержащий лопасть, соединенную с приводом ее поступательного и углового колебаний, включающим в себя кулису с ползуном, взаимодействующим с неподвижным кулачком и шарнирно соединенным с шатуном, который, в свою очередь, также шарнирно соединен с ползуном, смонтированным в направляющей (А.с. НРБ №38987, МПК В 63 Н 1/36, 1986).

Недостатком известного движителя судна является недостаточно точное копирование лопастью при движении синусоиды, что повышает сопротивление движению лопасти в воде и снижает к.п.д. движителя.

Задачей создания изобретения является повышение эффективности движителя судна за счет более точного копирования лопастью при движении синусоиды, что позволяет снизить сопротивление движению лопасти волнового движителя и повышает к.п.д. движителя.

Технический результат достигается за счет того, что в движителе судна, содержащем лопасть, соединенную с приводом ее поступательного и углового колебаний, включающим в себя кулису с ползуном, взаимодействующим с неподвижным кулачком и шарнирно соединенным с шатуном, который, в свою очередь, также шарнирно соединен с ползуном, смонтированным в направляющей, причем лопасть жестко соединена с шатуном, а ее плоскость проходит через шарнир, соединяющий шатун с ползуном, кулачок выполнен в форме, описываемой параметрическими уравнениями

х=lsin(₀sint),

у=Acost+l[cos(₀sint)-cos₀],

где А – амплитуда перемещения лопасти; l – длина шатуна, l=[2…6)А; ₀ – амплитуда поворота лопасти, ₀=/12…/6; t – параметр, равный углу поворота кулисы, 0t2.

Дополнительно движитель судна может содержать две или более лопасти с приводом поступательного и углового колебаний, аналогичных первым и расположенные в ряд, при этом направляющие ползунов параллельны друг другу, размеры соответствующих звеньев приводов всех лопастей равны, приводы лопастей состоят в кинематической связи с передаточным отношением, равным единице, а углы взаимного поворота кулис относительно друг друга пропорциональны порядковому номеру лопасти в ряде:

где n – порядковый номер лопасти в ряду; N – общее число лопастей.

Предпочтительно число лопастей в ряду равно от трех до пяти. Как вариант, кинематическая связь выполнена в виде установленных на валах кулис шестерен с одинаковым числом зубьев, соединенных посредством промежуточных шестерен. Параллельно ряду лопастей может быть расположен соединенный с днищем судна экран.

Сущность изобретения поясняется чертежами, где

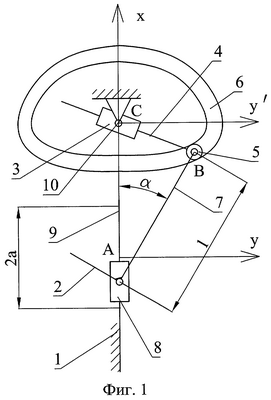

на фиг.1 показана принципиальная схема движителя судна;

на фиг.2 – формы кулачков при различных амплитудах поворота лопастей;

на фиг.3 – формы кулачков при различных соотношениях длин звеньев кулачково-рычажного механизма;

на фиг.4 – принципиальная схема движителя судна с лопастями, расположенными в ряд и имеющими смещение по фазе углов поворота кривошипов (схема привода движителя показана упрощенно).

Волновой движитель судна содержит установленную на раме 1 с ориентацией вдоль оси судна лопасть 2 с приводом поступательной и угловой вибрации в виде кулачково-рычажного механизма, который содержит шарнирно установленную на неподвижной оси кулису 3, образующую поступательную пару с ползуном 4. На ползуне 4 смонтирован ролик 5, который находится во взаимодействии с неподвижным кулачком 6. Форма кулачка 6 описывается уравнениями в виде

х=lsin(₀sint),

у=Acost+l[cos(₀sint)-cos₀],

где A – амплитуда перемещения лопасти; l – длина шатуна, l=(2…6)А; ₀ – амплитуда поворота лопасти, ₀=/12…/6; t – параметр, равный углу поворота кулисы, 0t2.

Ползун 4 шарнирно соединен с шатуном 7, который, в свою очередь, также шарнирно – с ползуном 8, смонтированным в направляющей 9. Вал 10, на котором установлена кулиса 3, расположен на продолжении направляющей 9 ползуна 8.

Движитель судна может содержать две или более лопасти 2 с приводом поступательного и углового колебаний, аналогичных первым и расположенные в ряд, при этом направляющие 9 ползунов 8 параллельны друг другу, размеры соответствующих звеньев приводов всех лопастей 2 равны, приводы лопастей 2 состоят в кинематической связи с передаточным отношением равным единице, которая выполнена в виде установленных на валах 10 кулис 3 шестерен 11 с одинаковым числом зубьев, соединенных посредством промежуточных шестерен 12, а угол взаимного поворота кулис 3 относительно друг друга пропорционален порядковому номеру лопасти 2 в ряду:

где n – порядковый номер лопасти 2 в ряду; N – общее число лопастей 2.

Преимущественно число лопастей 2 в ряду равно от трех до пяти. Параллельно ряду лопастей может быть расположен соединенный с днищем судна экран 13.

Движитель судна работает следующим образом. При вращении кулисы 3 ползун 4, вращаясь вместе с кулисой 3, обкатывает ролик 5 по кулачку 6. При этом шатун 7 сообщает ползуну 8 возвратно-поступательное движение. Лопасть 2 совершает возвратно-поступательное движение вместе с ползуном 8 и возвратно-вращательное движение вместе с шатуном 7. При кулачке 6, имеющем форму, отвечающую приведенным выше уравнениям, вертикальное перемещение лопасти 2 и угол ее поворота будут синусоидальными, а результирующее движение – волнообразным.

Применение в движителе судна двух или более лопастей 2 с приводом поступательного и углового колебаний, аналогичных первым и расположенных в ряд, а также то, что направляющие 9 ползунов 8 параллельны друг другу, размеры соответствующих звеньев приводов всех лопастей 2 равны друг другу, приводы лопастей 2 кинематически связаны с передаточным отношением, равным единице, а углы взаимного поворота кулис 3 относительно друг друга пропорциональны порядковому номеру лопасти 2 в ряде, позволяет обеспечить каждой лопасти 2 движение по синусоиде, описанной формулой

у_A=А·sin(+),

где у_A – текущее смещение; А – амплитуда смещения; – угол взаимного поворота кулис относительно друг друга, – угол поворота первой кулисы 3.

При этом лопасти 2, расположенные в ряд, совершают движение со смещением по фазе так, что через них все время можно провести общую синусоиду. То есть в этом случае движение по синусоиде копируется не на отдельном ограниченном, а на протяженном ее участке. Это позволяет получить в движителе судна волнообразное движение по траектории, представляющей собой синусоиду, что позволяет снизить сопротивление движению лопасти 2 волнового движителя судна и повысить его к.п.д.

При трех – пяти лопастях 2 в ряду обеспечивается приблизительное их движение по синусоиде, но при этом механизм не усложняется чрезмерно. Установка на валах 10 кулис 3 шестерен 11, соединенных посредством промежуточных шестерен 12, обеспечивает кинематическую связь приводов лопастей 2 с передаточным отношением, равным единице. Соединенный с днищем судна экран 13, расположенный параллельно ряду лопастей 2, уменьшает при работе движителя судна неэффективное горизонтальное перемещение воды.

Форма кулачка 6, необходимая для движения одной лопасти 2 по синусоиде, определяется из следующих соображений. Установим уравнение движения шатуна 7 в месте присоединения к нему ролика 5.

Направим ось у вдоль направляющей 9, а ось х – перпендикулярно ей вправо. Начало координат совместим со средним положением лопасти 2. Закон движения конца шатуна 7, соединенного с лопастью 2, запишется в виде

x_A=0; y_A=A cos t,

где А – амплитуда перемещения лопасти 2; t – параметр, равный углу поворота кулисы 3,0t2.

Угол поворота лопасти 2 и шатуна 7

=₀sin t,

где ₀ – амплитуда поворота лопасти 2.

Закон движения шатуна 7 в месте присоединения к нему ролика 5 в этом случае будет иметь вид

х_B=lsin=lsin(₀sint);

у_B=y_A+lcos=Acost+lcos(₀sint).

где l – длина шатуна, l=(2…6)А;

Этим же законом опишется форма кулачка 6 в координатах с началом в точке А. Для нахождения положения точки С оси кулисы 3 заметим, что лопасть 2 и шатун 7 принимают положение, при котором угол поворота лопасти 2 и шатуна 7 принимает максимальное значение =₀ при sint=1, t=/2. Это означает, что при t=/2 у_c=у_B=lcos₀.

Перейдя теперь к новой системе координат с началом координат в точке С имеем описание формы кулачка 2 в виде

x’_B=lsin=lsin(₀sint),

у’_B=y_A+lcos₀=Acost+lcos(₀sint)-lcos₀,

Опуская индексы и обозначения, переходим к более простому виду

х=lsin(₀sint),

у=Acost+l[cos(₀sint)-cos₀],

где А – амплитуда перемещения лопасти; l – длина шатуна, l=(2…6)А; ₀ – амплитуда поворота лопасти 2, ₀=/12…/6; t – параметр, равный углу поворота кулисы 3,0t2.

При ₀</12 синусоида, описываемая лопастью 2, имеет пологий вид, и мала тяга, развиваемая движителем, при ₀>/6 кулачок принимает вогнутую форму, что снижает к.п.д. движителя. При l<2А синусоида, описываемая лопастью 2, имеет пологий вид и мала тяга, развиваемая движителем, при l>6А кулачок принимает вогнутую форму, что снижает к.п.д. движителя.

Выполнение кулачка 6 по форме, отвечающей вышеприведенным условиям, позволяет сообщать лопасти 2 угловую вибрацию со смещением относительно поступательной по фазе на 90°, т.е. максимальному виброперемещению угловой вибрации лопасти 2 соответствуют нулевое виброперемещение поступательной вибрации, и наоборот. Это позволяет получить движение лопасти 2 волнообразно по синусоиде, что позволяет снизить сопротивление движению в жидкости и повысить тягу движителя.

Использование предлагаемого волнового движителя позволяет повысить тягу движителя за счет придания исполнительному органу движителя судна волнообразного движения с постоянными параметрами.

Формула изобретения

1. Движитель судна, содержащий лопасть, соединенную с приводом ее поступательного и углового колебаний, включающим в себя кулису с ползуном, взаимодействующим с неподвижным кулачком и шарнирно соединенным с шатуном, который, в свою очередь, также шарнирно соединен с ползуном, смонтированным в направляющей, причем лопасть жестко соединена с шатуном, а ее плоскость проходит через шарнир, соединяющий шатун с ползуном, отличающийся тем, что кулачок выполнен в форме, описываемой параметрическими уравнениями

x=lsin(₀sint),

у=Acost+l[cos(₀sint)-cos₀],

где А – амплитуда перемещения лопасти;

l – длина шатуна, l=[2…6)А;

₀ – амплитуда поворота лопасти, ₀=/12…/6;

t – параметр, равный углу поворота кулисы, 0t2.

2. Движитель судна по п.1, отличающийся тем, что он дополнительно содержит две или более лопасти с приводом поступательного и углового колебаний, аналогичные первой и расположенные в ряд, при этом направляющие ползунов параллельны друг другу, размеры соответствующих звеньев приводов всех лопастей равны, приводы лопастей состоят в кинематической связи с передаточным отношением, равным единице, а углы взаимного поворота кулис относительно друг друга пропорциональны порядковому номеру лопасти в ряде:

где n – порядковый номер лопасти в ряду;

N – общее число лопастей.

3. Движитель судна по п.2, отличающийся тем, что число лопастей в ряду равно трем или четырем.

4. Движитель судна по п.2, отличающийся тем, что кинематическая связь выполнена в виде установленных на валах кулис шестерен с одинаковым числом зубьев, соединенных посредством промежуточных шестерен.

5. Движитель судна по п.2, отличающийся тем, что параллельно ряду лопастей расположен соединенный с днищем судна экран.
