Патент на изобретение №2285563

(54) ИЗМЕЛЬЧИТЕЛЬ СОЛОМЫ

(57) Реферат:

Изобретение относится к приспособлениям зерноуборочных комбайнов и предназначено для измельчения незерновой части урожая. Измельчитель соломы содержит корпус, измельчающий барабан с шарнирно закрепленными на нем по винтовым линиям рабочими органами, контрприводной механизм, расположенный на качающемся рычаге, шкив, выполненный ступенчатым и подвижным вдоль оси вращения, при этом для взаимодействия в определенный момент времени только одного рабочего органа с одним из противорежущих элементов, жестко закрепленных на регулируемом брусе, заход второго витка рабочих органов сдвинут вдоль оси вращения. Изобретение позволяет снизить пульсацию нагрузки на приводе. 4 ил.

Изобретение относится к сельскохозяйственному машиностроению, в частности к приспособлениям зерноуборочных комбайнов для измельчения незерновой части урожая.

Известен измельчитель соломы для зерноуборочного комбайна, содержащий корпус, вал с ножами, противорежущее устройство и разбрасыватель (RU 2129358 С1, 27.04.1999).

Наиболее близким изобретением является измельчитель соломы, содержащий корпус, измельчающий барабан с шарнирно закрепленными на нем по винтовым линиям рабочими органами, контрприводной механизм. (RU 1521368 А1, 15.11.1989).

Недостатком измельчителей является то, что рабочие органы на барабане размещены рядами, поэтому одновременно в работу вступают несколько ножей, что вызывает пульсирующие нагрузки на приводе.

Задача изобретения – снизить пульсацию нагрузки на приводе.

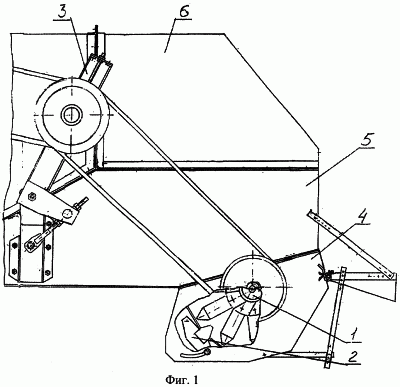

Задача достигается тем, что в измельчителе соломы, содержащем корпус, измельчающий барабан с шарнирно закрепленными на нем по винтовым линиям рабочими органами, контрприводной механизм расположен на качающемся рычаге, шкив выполнен ступенчатым и подвижным вдоль оси вращения, при этом для взаимодействия в определенный момент времени только одного рабочего органа с одним из противорежущих элементов, жестко закрепленных на регулируемом брусе, заход второго витка рабочих органов сдвинут вдоль оси вращения на величину где l – расстояние между крайними рабочими органами, мм; n – число рабочих органов. Предлагаемый измельчитель соломы (фиг.1) содержит измельчающий барабан 1 с шарнирно закрепленными на нем рабочими органами, регулируемый брус 2 с жестко закрепленными на нем противорежущими элементами, контрприводной механизм 3 со ступенчатым шкивом 7, установленным на качающемся рычаге 8, корпус измельчителя 4, раму 5, капот 6. Рабочие органы на измельчающем барабане 1 расположены по двухзаходной винтовой линии (фиг.2) так, что рабочие органы второго ряда сдвинуты вдоль оси вращения на величину где l – расстояние между крайними рабочими органами, мм; n – число рабочих органов.

В поперечном сечении второй ряд смещен относительно первого на 180°, т.е. каждый рабочий орган одного ряда уравновешен соответствующим рабочим органом другого ряда. Такое расположение рабочих органов уменьшает динамические нагрузки на вал барабана.

В поперечном сечении каждый последующий рабочий орган ряда сдвинут по окружности относительно предыдущего рабочего органа этого же ряда на угол

Рабочие органы обеих рядов расположены по окружности равномерно и в определенный момент времени с измельчаемой массой взаимодействует только один рабочий орган, что обеспечивает снижение пульсации нагрузки.

Для изменения числа оборотов измельчающего барабана шкив контрприводного механизма 7 (фиг.3) выполнен ступенчатым, подвижным вдоль оси вращения, а также поворотным в плоскости, перпендикулярной оси вращения. Возможные положения шкива контрпривода и приводных ремней показаны на фиг.4.

Измельчитель соломы навешивается на зерноуборочный комбайн вместо копнителя и работает следующим образом.

Сходящая с соломотряса солома по щитку направляется к измельчающему барабану. Частичное измельчение соломы происходит при контакте ее с рабочими органами, не доходя до противорежущего бруса. Окончательно солома измельчается при поочередном взаимодействии рабочих органов с противорежущими элементами. Измельченная масса выносится наружу и рассеивается на поле.

Формула изобретения

Измельчитель соломы, содержащий корпус, измельчающий барабан с шарнирно закрепленными на нем по винтовым линиям рабочими органами, контрприводной механизм, отличающийся тем, что контрприводной механизм расположен на качающемся рычаге, шкив выполнен ступенчатым и подвижным вдоль оси вращения, при этом для взаимодействия в определенный момент времени только одного рабочего органа с одним из противорежущих элементов, жестко закрепленных на регулируемом брусе, заход второго витка рабочих органов сдвинут вдоль оси вращения на величину

где l – расстояние между крайними рабочими органами, мм;

n – число рабочих органов.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 10.06.2006

Извещение опубликовано: 10.12.2007 БИ: 34/2007
