Патент на изобретение №2285492

(54) УСТРОЙСТВО ДЛЯ ХОЛОДОВОЙ РАДИОЧАСТОТНОЙ АБЛЯЦИИ

(57) Реферат:

Изобретение относится к медицинской технике и может быть использовано для локальной абляции при хирургическом лечении. Устройство для холодовой радиочастотной абляции содержит источник тока высокой частоты, подключенный к биполярному электроду, размещенному в электропроводящей жидкости в блоке охлаждения, последовательно соединенные электрод измерительного тока, датчик емкостной составляющей измерительного тока, блок сравнения и сигнализатор, задатчик пороговых значений, выход которого соединен с другим входом блока сравнения, другой выход датчика емкостной составляющей измерительного блока соединен с измерительным входом источника тока высокой частоты, а электрод измерительного тока выполнен с возможностью установки на поверхности биообъекта вблизи или вокруг операционной зоны. Использование изобретения позволяет получить оптимальные результаты локальной холодовой радиочастотной абляции за счет обеспечения сигнализации в моменты выхода биполярного электрода за пределы допустимого интервала расстояний до поверхности операционной зоны. 1 ил.

Изобретение относится к медицинской технике и может быть использовано для локальной абляции при хирургическом лечении.

Известно устройство для радиочастотной абляции [1], содержащее РЧ-генератор и подключенный к нему катетер. Недостатком устройства является отсутствие возможности контроля расстояния наконечника катетера до поверхности операционной зоны биообъекта.

Известно устройство для локальной холодовой радиочастотной абляции при операции на открытом сердце [2], содержащее РЧ-генератор с подключенным к нему проксимальным концом изолированным электродом, расположенном в коаксиальном корпусе совместно с каналом подачи из специальной емкости охлаждающей жидкости, причем на дистальном конце электрода закреплен сменный наконечник с возможностью воздействия на поверхность операционной зоны совместно с поступающей из канала подачи охлаждающей жидкостью. Недостатками устройства являются ограниченные удобства эксплуатации и отсутствие возможности контроля расстояния наконечника электрода до поверхности операционной зоны биообъекта.

Наиболее близкой по технической сущности является электрохирургическая система [3], содержащая РЧ-генератор, блок охлаждения операционной зоны, выполненный в виде емкости, герметично закрывающей своей открытой частью операционное поле, причем емкость наполнена электропроводящей жидкостью, проточно перетекающей от вводного до выводного штуцеров, и биполярный электрод, подключенный к выходу РЧ-генератора и расположенный внутри емкости в жидкости с возможностью электронно-ионного воздействия на поверхность операционной зоны. Недостатками устройства являются ограниченные удобства эксплуатации (ограниченная зона обзора операционной зоны) и отсутствие возможности контроля расстояния биполярного электрода до поверхности операционной зоны биообъекта.

Задачей изобретения является повышение удобства эксплуатации устройства путем индикации выхода за пределы оптимального расстояния между биполярным электродом и поверхностью операционной зоны биообъекта в процессе локальной холодовой радиочастотной абляции.

Решение задачи достигается тем, что в устройство для холодовой радиочастотной абляции, содержащее источник тока высокой частоты, подключенный к биполярному электроду, размещенному в электропроводящей жидкости в блоке охлаждения, введены последовательно соединенные электрод измерительного тока, датчик емкостной составляющей измерительного тока, блок сравнения и сигнализатор, задатчик пороговых значений, выход которого соединен с другим входом блока сравнения, другой выход датчика емкостной составляющей измерительного тока соединен с измерительным входом источника тока высокой частоты, а электрод измерительного тока выполнен с возможностью установки на поверхности биообъекта вблизи или вокруг операционной зоны.

Технический результат состоит в обеспечении сигнализации в моменты выхода биполярного электрода за пределы допустимого интервала расстояний до поверхности операционной зоны.

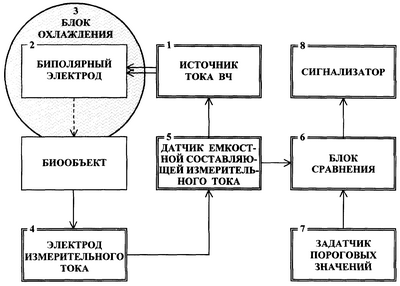

На чертеже представлена структурная схема устройства для холодовой высокочастотной абляции.

Устройство содержит источник 1 тока высокой частоты, биполярный электрод 2, блок 3 охлаждения, электрод 4 измерительного тока, датчик 5 емкостной составляющей измерительного тока, блок 6 сравнения, задатчик 7 пороговых значений и сигнализатор 8.

Устройство работает следующим образом. Ток высокой частоты поступает от источника 1 тока на биполярный электрод 2, расположенный в электропроводящей проточной жидкости блока 3 охлаждения, и образует между рабочим и обратным полюсами биполярного электрода 2 холодно-плазменную область, соприкосновение которой с поверхностью операционной зоны биообъекта вызывает поверхностную абляцию. Глубина абляции и устойчивость плазмы в значительной мере зависят от расстояния полюсов биполярного электрода 2 до поверхности операционной зоны биообъекта. Часть тока источника 1 тока ответвляется по поверхности биообъекта из операционной зоны на расположенный вблизи электрод 4 измерительного тока и замыкается на источник 1 тока через датчик 5 емкостной составляющей измерительного тока, напряжение на выходе которого пропорционально расстоянию биполярного электрода 2 до поверхности операционной зоны биообъекта. При изменении значения напряжения на выходе датчика 5 за пределы, установленные в задатчике 7 пороговых значений, блок 6 сравнения включает сигнализатор 8 звукового или иного характера для возможности возврата к оптимальному режиму абляции.

Устройство может быть выполнено из типовых модулей и на доступной элементной базе. Конструктивное выполнение блоков может совпадать или включать конструкции того же функционального назначения прототипа и аналогов. Например конструкция блока 1 может совпадать с конструкцией соответствующего блока прототипа, с дополнением измерительным входом. Конструкции блоков 2 и 3 могут совпадать с конструкциями соответствующих блоков прототипа. Конструкция блока 5 может совпадать с конструкцией датчика 5 емкостной составляющей тока [4]. Выполнение остальных блоков определяется их функциональным назначением и известно либо очевидно из уровня техники в применяемых временном и частотном диапазонах.

Источники информации

1. Huang S., Jordan N., Graham A. Circulation. 1985. Vol.72. P.111-389.

Формула изобретения

Устройство для холодовой радиочастотной абляции, содержащее источник тока высокой частоты, подключенный к биполярному электроду, размещенному в электропроводящей жидкости в блоке охлаждения, отличающееся тем, что в него введены последовательно соединенные электрод измерительного тока, датчик емкостной составляющей измерительного тока, блок сравнения и сигнализатор, задатчик пороговых значений, выход которого соединен с другим входом блока сравнения, другой выход датчика емкостной составляющей измерительного блока соединен с измерительным входом источника тока высокой частоты, а электрод измерительного тока выполнен с возможностью установки на поверхности биообъекта вблизи или вокруг операционной зоны.

РИСУНКИ
