Патент на изобретение №2285234

(54) ЛАЗЕРНЫЙ ПРОФИЛОМЕТР

(57) Реферат:

Использование: для контроля профиля изделий сложной формы. Сущность: заключается в том, что лазерный профилометр дополнительно содержит два дополнительных объектива, оптические оси которых находятся в плоскости, образованной осями лазеров и продольной осью лопатки, и расположены симметрично под углами к продольной оси лопатки, оптическая ось объектива телекамеры совпадает с осью первого дополнительного объектива, между этими объективами установлен светоделитель, на пересечении оптической оси второго дополнительного объектива с перпендикуляром, восстановленным из точки пересечения отражающей грани светоделителя с осью объектива телекамеры в плоскости расположения оптических осей дополнительных объективов, перпендикулярно этой плоскости установлен отражатель, точки фокусов дополнительных объективов совпадают друг с другом и с точкой пересечения осей лазеров и продольной осью лопатки. Технический результат: упрощение конструкции, повышение метрологических характеристик. 1 ил.

Изобретение относится к неразрушающему контролю и может быть использовано для бесконтактного контроля профиля изделий сложной формы. Например, лопаток для газотурбинных двигателей, винтов, проката и т.п.

Известно устройство для контроля профиля лопаток методом светового сечения, содержащее механизм крепления лопатки, оптический проектор, оптическая ось объектива которого совпадает c продольной осью контролируемой лопатки, источники щелевой подсветки лопатки в плоскости, перпендикулярной ее продольной оси, и формирующие на ее поверхности в заданном сечении тонкий световой поясок, очерчивающий контур этого сечения, который проектируется на экран, а также механизм перемещения лопатки вдоль ее продольной оси [1].

Недостаток устройства – невозможность получения контура лопаток сложной формы, например, с двойной кривизной и/или с устройством крепления их в роторе, из-за эффекта экранирования контура этими элементами.

Известен лазерный профилометр проката, содержащий лазерные источники целевой подсветки изделия в плоскости, перпендикулярной продольной оси объекта, и телевизионные камеры, расположенные с различных сторон изделия для формирования изображений отдельных участков контура сечения, соединяемых в одно изображение оптическим и/или телевизионным способом [2].

Недостаток устройства – сложность конструкции, высокая стоимость, невысокие метрологические характеристики из-за неидентичности оптических и электронных характеристик отдельных телевизионных каналов.

Цель изобретения – устранение этих недостатков.

Для этого в устройство, содержащее механизм крепления лопатки и ее перемещения вдоль ее продольной оси, лазерные источники щелевой подсветки лопатки в плоскости, перпендикулярной продольной оси лопатки, и телевизионную камеру с объективом, дополнительно введены два идентичных объектива, расположенных перед телекамерой, оптические оси которых находятся в плоскости, образованной продольной осью лопатки и оптической осью объектива телекамеры, и расположены в зоне плоскости симметрично относительно оси объектива под углом к продольной оси лопатки, между объективом телекамеры и первым дополнительным объективом на оптической оси установлен светоделитель, отражающая плоскость которого перпендикулярна плоскости, в которой находятся оси дополнительных объективов и установлена под углом 45° к оси объектива телекамера, на пересечении оптической оси второго дополнительного объектива с перпендикуляром, проведенным из точки пересечения светоделителя с осью первого дополнительного объектива в плоскости, в которой расположены оси дополнительных объективов, также установлен отражатель, плоскость которого перпендикулярна этой плоскости, а нормаль к ней направлена под углом к оптической оси второго дополнительного объектива, точка пересечения оптических осей дополнительных объективов с продольной осью лопатки совпадает с фокусами этих объективов, фокусные расстояния дополнительных объективов выбирают из соотношения где Н – максимальная высота контролируемых сечений лопатки, f₀ – фокусное расстояние объектива телекамеры, d – размер ПЗС-матрицы телекамеры, K=0,8-0,9 – коэффициент запаса, углы наклона оптических осей дополнительных объективов выбираются с учетом условия где t – максимальная высота экранирующего элемента на передней кромке лопатки, – расстояние от этого элемента до контролируемого сечения, находящегося на минимальных расстояниях от кромки.

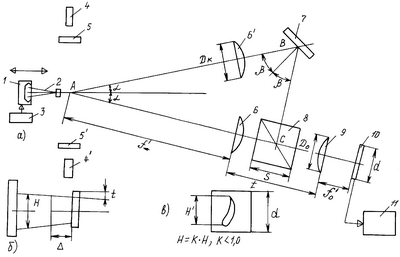

Схема устройства показана на чертеже

Профилометр состоит из узлов крепления 2 и продольного перемещения 3 лопатки 1 вдоль ее продольной оси, двух симметрично расположенных по обе стороны лопатки лазерных щелевых осветителей, состоящих из лазеров 4 и 4′ и цилиндрических линз 5 и 5′, формирующих на боковых поверхностях лопатки узкие световые полоски, визуализирующие профиль лопатки в заданном сечении. Плоские световые лучи, формируемые лазерными осветителями, лежат в одной плоскости, перпендикулярной продольной оси лопатки. Оптические оси лазеров 4 и 4′ лежат на одной прямой, проходящей через точку пересечения продольной оси лопатки с плоскостью распространения плоских лазерных лучей.

В плоскости, образованной продольной осью лопатки и осями лазеров, расположены под углами к продольной оси лопатки, оптические оси объективов 6 и 6′ диаметром D_K и фокусными расстояниями f’_K. Фокусы объективов 5 и 5′ совмещены с точкой А пересечения осей лазеров с продольной осью лопатки.

Перед первым дополнительным объективом 6 на его оптической оси последовательно установлены светоделитель 8 и телекамера, содержащая объектив 9 с фокусным расстоянием f₀ и диаметром D₀ и ПЗС-матрицу размером d×d, установленную в фокальной плоскости объектива 9. Изображение профиля лопатки наблюдают на видеомониторе 11.

Светоделитель 8 выполнен в виде призмы-куба со сторонами S, полупрозрачная отражающая поверхность которого, совпадающая с диагональной плоскостью призмы-куба, ориентированной под углом 45° к оси объектива 9 и перпендикулярной плоскости расположения оптических осей дополнительных объективов 6 и 6′.

Расстояние t между объективами 6 и 9 выбирается из соотношения S(0,1-0,3)S – конструктивный допуск на установочный размер призмы-куба 8.

В точке B на пересечении оптической оси второго дополнительного объектива 6′ и перпендикуляра, восстановленного из точки С пересечения отражающей поверхности призмы-куба с осью объектива 9 в плоскости расположения оптических осей объективов 6 и 6′ перпендикулярно этой плоскости установлен отражатель 7, нормаль к которому в точке B расположена под углом к оптической оси второго дополнительного объектива 6′. Из прямоугольного треугольника ABC следует очевидное соотношение 2=90-2, откуда

Диаметры объективов D_K 6 и 6′ выбираются из условия D_K0 в соответствии с требованиями к допустимой величине асимметричеокого преобразования изображения светового сечения объекта с максимальной величиной Н.

Устройство работает следующим образом.

При продольном пересечении лопатки 1 на ее поверхности с помощью симметрично расположенных относительно нее лазерных щелевых осветителей формируются изображения тонких световых полосок, точно отображающих профиль поперечного сечения лопатки в заданной плоскости.

Дополнительные объективы 6 и 6′ формируют параллельные пучки лучей, которые пространственно совмещаются отражателем 7 и светоделителем 8 и объективом 9 фокусируются на поверхности ПЗС-матрицы 10, образуя изображения профиля лопатки, состоящие из двух оптически совмещенных частей (фиг.1,в). При настройке оптической системы профилометра точное совмещение этих раздельных изображений производится юстировочными разворотами отражателя 7 с помощью соответствующих механизмов, не показанных на схеме в силу общеизвестности [3].

Необходимость наблюдения различных сторон лопатки с помощью двух объективов, расположенных под углом к продольной оси лопатки, обусловлена наличием на передних кромках современных лопаток крепления для установки в корпусах турбин и/или двойной кривизны лопатки, что приводит к экранированию сечений, расположенных в непосредственной близости от этих элементов (фиг.1,б). Выбор угла производится из очевидного соотношения где t – максимальная высота экранирующего элемента, – расстояние от него до контролируемого сечения.

Поскольку фокальные плоскости объективов 6 и 6′ совпадают с плоскостью объекта, на их выходе формируются параллельные пучки, которые затем фокусируются объективом 9, формируя в плоскости изображения ПЗС-матрицы 10 изображение светового контура лопатки в выбранном сечении. При этом, по свойству телескопических систем с параллельным ходом лучей между компонентами [3], различие оптических путей между объективами 6 и 6′ и объективом 9 не приводит к изменению резкости масштабов изображений, формируемых этими элементами оптической системы.

Масштаб изображения сечения в плоскости ПЗС-матрицы для оптической системы с параллельным ходом лучей между компонентами, как известно, равен При этом изображение H’ сечения лопатки максимального размера не должно выходить за пределы приемной площадки ПЗС-матрицы размером d с учетом допуска на возможные смещения этого изображения за счет вариаций размеров лопаток и различных технологических факторов (фиг.1,б). Т.к. то условие выбора фокусного расстояния дополнительных объективов можно записать в виде где К=0,6-0,9 – конструктивный коэффициент запаса, учитывающий случайные смещения изображения.

Для точного измерения размеров сечений производится предварительная калибровка профилометра по тест-образцам известного размера. Калибровка производится для двух взаимно перпендикулярных направлений с целью исключения влияния на результаты измерения ракурсных искажений, обусловленных тем, что размер сечения в направлении, перпендикулярном оси объективов (Н), связан с истинной его величиной Н очевидным соотношением H=H·cos.

Соответствующие поправки автоматически учитываются компьютером, входящим в состав профилометра.

ЛИТЕРАТУРА

1. Рабинович А.Н. Приборы и системы автоматического контроля размеров деталей машин. Киев.: Техника, 1970, 206 с.

2. Полонин B.C. Телевизионная автогдатика. Л.: Энергия, 1989, 126.

3. Справочник конструктора оптико-механических приборов под ред. Кругера М.Я. М.: Машиностроение, 1980, 742 с.

Формула изобретения

Лазерный профилометр для контроля профиля изделий сложной формы типа лопаток газотурбинных двигателей методом светового сечения, содержащий механизмы крепления и продольного перемещения лопатки, источники щелевой подсветки лопатки, расположенные симметрично относительно лопатки с ее противоположных сторон и формирующие плоские световые пучки в плоскости, перпендикулярной продольной оси лопатки, телекамеру и компьютер для вычисления параметров контролируемого сечения, отличающийся тем, что он дополнительно содержит два дополнительных объектива, оптические оси которых находятся в плоскости, образованной осями лазеров и продольной осью лопатки, и расположены симметрично под углами к продольной оси лопатки, оптическая ось объектива телекамеры совпадает с осью первого дополнительного объектива, между этими объективами установлен светоделитель, отражающая полупрозрачная грань которого установлена перпендикулярно плоскости, образованной осями дополнительных объективов, и наклонена под углом 45° к оси объектива телекамеры, на пересечении оптической оси второго дополнительного объектива с перпендикуляром, восстановленным из точки пересечения отражающей грани светоделителя, с осью объектива телекамеры в плоскости расположения оптических осей дополнительных объективов перпендикулярно этой плоскости установлен отражатель, нормаль к плоскости которого направлена под углом к оптической оси второго дополнительного объектива, точки фокусов дополнительных объективов, совпадающих друг с другом и с точкой пересечения осей лазеров и продольной осью лопатки, фокусные расстояния дополнительных объективов f’_к выбираются с учетом соотношения

где f’₀ -фокусное расстояние объектива телекамеры,

d – размер ПЗС-матрицы,

Н -максимальный размер контролируемого сечения,

к=0,8-0,9 – конструктивный коэффициент,

углы наклона оптических осей дополнительных объективов к продольной оси лопатки выбираются из соотношения arctg(), где t – максимальная высота элемента лопатки, экранирующего контролируемое сечение, – расстояние от этого сечения до экранирующего элемента.

РИСУНКИ
