Патент на изобретение №2285091

(54) МНОГОСЛОЙНАЯ ПАНЕЛЬ

(57) Реферат:

Изобретение относится к самолетостроению, строительной промышленности и машиностроительной отрасли. Изобретение включает в себя обшивки и заполнитель из гофрированного листового материала. В частности, стенки гофров выполнены под углом к горизонтальной плоскости, где выступы и впадины чередуются зигзагообразно между собой. Техническим результатом изобретения является снижение шума за счет рассеивания звуковой волны. 3 ил.

Изобретение относится к многослойным панелям с заполнителем из гофрированного листового материала и может быть использовано в производстве летательных аппаратов, самолетостроении, строительной промышленности и в других отраслях машиностроения.

Известна трехслойная панель, содержащая наружные обшивки и заполнитель из гофрированного или волнистого листового материала (Заявка Франции №2317096, МПК В 32 В 3/28, 1977 г., аналог).

Недостатки: при использовании данных панелей шумоглушение недостаточно.

Наиболее близким техническим решением является изобретение, описанное в авторском свидетельстве №1038260, МПК В 32 В 3/28, 28.10.81 г. Бюл. №32, 1983 г., авт. Б.М.Сойкин. Многослойная панель, включающая наружные обшивки и заполнитель из гофрированного листового материала с пилообразным профилем с равными боковыми сторонами гофр, где заполнитель образован по крайней мере тремя слоями гофрированного листового материала с пилообразным профилем, наложенным один на другой вершинами гофр, причем центрально расположенный слой выполнен с максимальным шагом между вершинами, а симметрично расположенные относительно него слои выполнены с шагом, уменьшающимся в направлении к наружным обшивкам и кратным двум.

Недостатки: при использовании данных панелей происходит недостаточное шумоглушение.

Технический результат: снижение шума за счет рассеивания звуковой волны, что достигается посредством того, что многослойная панель, включающая обшивки и заполнитель из гофрированного перфорированного листового материала, где в стенках гофров выполнены под углом к горизонтальной плоскости чередующиеся зигзообразно между собой выступы и впадины.

Так как в стенках гофров расположены выступы и впадины, которые выполнены под углом к горизонтальной плоскости и чередуются зигзагообразно между собой, то звуковые волны, проникая через перфорацию в замкнутые полости, ограниченные гофрами и обшивками, и попадая на криволинейную поверхность выступов и впадин в станках гофров, рассеиваются, в результате чего происходит снижение шума, т.е. эффект уменьшения шума достигается за счет применения вышеописанной конструкции заполнителя.

Звуковые волны, проникая через перфорацию обшивки с одной стороны, гасятся за счет явления резонанса. При этом частота гашения звука определяется высотой панели, кроме этого, они проникают через перфорацию в замкнутые полости, ограниченные гофрами и обшивками, и, попадая на криволинейную поверхность выступов и впадин, гасятся за счет явления резонанса и интерференции, возникающей от наложения встречных волн с обеих сторон гофра.

Учитывая это явление, данная конструкция заполнителя поглощает звуковые волны в широком диапазоне спектра частот, т.е. является широкополосной.

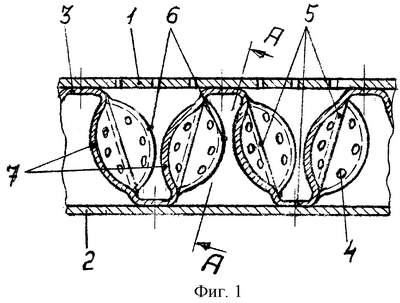

На фиг.1 – вид на многослойную панель в разрезе;

На фиг.2 – вид на многослойную панель, разрез по “А-А” на фиг.1;

На фиг.3 – вид на заполнитель в разрезе по “Б-Б” на фиг.2.

Статика.

Многослойная панель содержит обшивки 1, 2, заполнитель 3, выполненный из гофрированного перфорированного листового материала c перфорацией 4, где в стенках гофров 5 выполнены под углом к горизонтальной плоскости чередующиеся между собой выступы 6 и впадины 7, оси наклонные 8 выступов и впадин.

Пример

Звуковые волны, проникая через перфорацию 4 в обшивке 1, расположенной со стороны источника шума (на чертеже не показан), и в стенках гофров 5 в полости заполнителя 3, ограниченные обшивками 1, 2, частично затухают.

В стенках гофров 5 выполнены под углом к горизонтальной плоскости чередующиеся между собой выступы 6 и впадины 7; 8 – ось наклонная выступов и впадин 6, 7.

Попадая на криволинейную поверхность выступов 6 и впадин 7 в стенках гофров 5 и отражаясь от них, звуковые волны рассеиваются, в результате чего уровень шума будет снижаться в 1,05-1,2 раза по сравнению с конструкцией гофрированного заполнителя без элементов выступов и впадин в их стенках.

Формула изобретения

Многослойная панель, включающая обшивки и заполнитель из гофрированного листового материала, отличающаяся тем, что в стенках гофров выполнены под углом к горизонтальной плоскости, чередующиеся зигзагообразно между собой выступы и впадины.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 28.01.2008

Извещение опубликовано: 10.10.2009 БИ: 28/2009
