Патент на изобретение №2285059

(54) ЖАРОПРОЧНЫЙ СПЛАВ НА ОСНОВЕ НИКЕЛЯ И ИЗДЕЛИЕ, ВЫПОЛНЕННОЕ ИЗ ЭТОГО СПЛАВА

(57) Реферат:

Изобретение относится к области металлургии жаропрочных свариваемых сплавов на основе никеля, предназначенных для изготовления жаровых труб, корпусов, кожухов, экранов и других сварных узлов и деталей, работающих в области температур 20-1000°С. Предложенный жаропрочный свариваемый сплав на основе никеля имеет следующий химический состав мас.%: углерод – 0,03÷0,10, хром – 20,0÷32,0, молибден – 10,5÷18,0, ниобий – 2,5÷4,5, алюминий – 1,0÷1,8, вольфрам – 0,3÷3,0, ванадий – 0,1÷1,0, бор – 0,0001÷0,006, магний – 0,001÷0,05, лантан – 0,001÷0,10, церий – 0,001÷0,06, никель – остальное. Технический результат – высокие показатели прочности, пластичности, термостойкости и жаростойкости при хороших значениях свариваемости и деформируемости. 2 н.п. ф-лы, 2 табл.

Изобретение относится к области металлургии жаропрочных свариваемых сплавов на основе никеля системы Ni-Cr-Mo и изделий, выполняемых из этих сплавов для авиационной техники, машиностроения и других отраслей народного хозяйства и может быть использовано для изготовления жаровых тру6, корпусов, кожухов, экранов и других сварных узлов и деталей, работающих в области температур 20-1000°С.

Создание сплава, работоспособного во всем интервале температур от 20 до 1000°С и предназначенного для широкого круга сварных узлов и деталей, работающих в широком диапазоне условий эксплуатации и, соответственно, предъявляющих и различные требования к материалу, позволяет унифицировать и сократить количество сплавов в изделии, но одновременно требует от предлагаемого сплава целого ряда свойств на высоком уровне для материалов на никелевой основе.

Основными требованиями, предъявляемыми к такому сплаву, является сочетание для рабочих температур 20-1000°С высоких показателей прочности, пластичности, термостойкости и жаростойкости при хороших показателях свариваемости и деформируемости.

Известны сплавы на никелевой основе следующего химического состава (мас.%):

1. Хром 4÷16

Молибден 9÷20

Алюминий 0,2÷1,0

Титан 1÷4

Железо <10

Углерод <0,1

Ниобий <6 и/или тантал <12

Титан +¹/₂ ниобия + ¹/₄ тантала – 2÷5

Никель – остальное

(Заявка Японии №6004900 Бюллетень «Изобретения стран мира» №9-1996 г.).

2. Углерод – max 0,10

Хром – 16,0÷24,0

Молибден – 7÷12

Ниобий – 2÷6

Алюминий – 0÷1

Титан – 0,5÷2,5

Бор – max 0,02

Кобальт – max 5

Вольфрам – max 4

Цирконий – max 0,5

Кремний – max 1

Фосфор – max 0,03

Сера – max 0,03

Медь – 0-3

Железо – max 20

Азот – max 0,04

Марганец – max 5

Никель – остальное

(Патент США №5.556.594)

Данные сплавы имеют заниженные, относительно требований к материалам авиационной техники, значения характеристик пластичности (кратковременной, длительной и технологической) и свариваемости.

Вместе с тем высокая легированность сплавов элементами с высоким числом электронных вакансий ведет к выделению в процессе эксплуатации топологических плотноупакованных фаз окручивающих материал.

Перечисленные факторы существенно повышают трудоемкость изготовления жаровых труб, корпусов, кожухов, экранов и других сварных узлов и деталей из данных сплавов, а также снижают их надежность и работоспособность в эксплуатации.

Наиболее близким по составу и назначению к предлагаемому сплаву является сплав на основе никеля следующего химического состава (мас.%):

Углерод – 0,05÷0,10

Хром – 26,0÷30,0

Молибден – 6,0÷10,0

Ниобий – 1,5÷4,5

Алюминий – 0,8÷2,0

Бор – 0,003÷0,01

Магний – 0,005÷0,03

Иттрий – 0,005÷0,03

Лантан – 0,01÷0,10

Никель – остальное

(патент РФ №1746733)

Данный сплав имеет высокие значения характеристик пластичности и свариваемости, обладает достаточной структурной стабильностью и не склонен к выделению топологических плотноупакованных фаз.

Вместе с тем, для изделий ГТД, таких как сварные корпуса, кожуха и т.д., требуются более высокие характеристики прочности (как кратковременной, так и длительной) и пластичности.

Технической задачей предлагаемого изобретения является разработка жаропрочного сплава на основе никеля и изделий из него, сочетающего для рабочих температур 20-1000°С высокие показатели прочности, пластичности, термостойкости и жаростойкости при хороших значениях свариваемости и деформируемости.

Для решения поставленной задачи предлагается жаропрочный сплав на основе никеля, содержащий углерод, хром, молибден, алюминий, ниобий, бор, лантан, магний, отличающийся тем, что он дополнительно содержит вольфрам, ванадий и церий, при следующем соотношении компонентов (мас.%):

Углерод – 0,03÷0,10

Хром – 20,0÷32,0

Молибден – 10,5÷18,0

Ниобий – 2,5÷4,5

Алюминий – 1,0÷1,8

Вольфрам – 0,3÷3,0

Ванадий – 0,1÷1,0

Бор – 0,0001÷0,006

Магний – 0,001÷0,05

Лантан – 0,001÷0,10

Церий – 0,001÷0,06

Никель – остальное

и изделие, выполненное из него.

У предлагаемого сплава значительная доля прочности обеспечивается за счет образования термически стабильных зон предвыделений упрочняющих фаз. Из числа легирующих элементов в образовании таких зон ведущая роль принадлежит хрому и молибдену, поэтому повышение содержания молибдена в предлагаемом сплаве позволяет существенно увеличить количество предвыделений и тем самым повысить прочность сплава. Поскольку между предвыделениями и матрицей отсутствует четкая фазовая граница, данный вид упрочнения не приводит к сколько-нибудь значительному падению пластичности.

Введение вольфрама увеличивает силы межатомной связи в матрице, что повышает жаропрочные свойства сплава, прежде всего в верхнем районе рабочих температур.

Ванадий улучшает свариваемость сплава и его жаропрочные свойства при температурах до 800-850°С. Введение церия снижает дефектность границ зерен, посредством чего улучшается весь комплекс его механических свойств, и повышает жаростойкость материала.

В отличие от иттрия, который входит в состав фазы прототипа, церий располагается преимущественно по границам зерен и тем самым более эффективно снижает степень их дефектности, а также способствует образованию окислов с лучшими жаростойкими свойствами.

Использование предлагаемого сплава в качестве материала жаровых тру6, корпусов, кожухов, экранов и других сварных узлов и деталей изделий авиационной техники, машиностроения и других отраслей народного хозяйства позволит снизить их вес за счет увеличения удельной прочности, увеличить ресурс и надежность и существенно сократить номенклатуру материалов, используемых при изготовлении изделий.

ПРИМЕР ОСУЩЕСТВЛЕНИЯ ИЗОБРЕТЕНИЯ:

В лабораторных условиях были выплавлены четыре вакуумные индукционные плавки предлагаемого сплава и сплава-прототипа. В таблице 1 представлены химические составы сплавов, где примеры 1-3 предлагаемый состав, пример 4 – сплав-прототип.

Заливка металла плавок производилась в круглые металлические изложницы. Полученные слитки ковались на сутунки, которые затем прокатывались вгорячую на листы толщиной 2 мм с температуры нагрева 1120°С.

Горячекатаные листы отжигались при температуре 1020°С, затем в холодную прокатывались на листы толщиной 1,2 мм.

Из холоднокатаных листов изготовлялись образцы для испытания на механические свойства, жаростойкость и свариваемость.

Поскольку на холоднокатаных листах из предлагаемого сплава отсутствуют трещины и иные нарушения целостности материала, а состояние их поверхности отвечает всему комплексу требований, предъявляемых к холоднокатаному листу из жаропрочных сплавов на никелевой основе, закономерно заключение о его хорошей деформируемости.

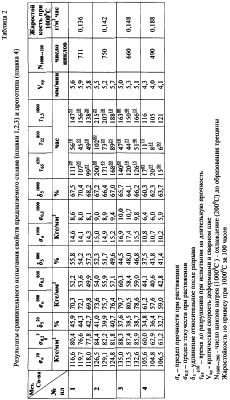

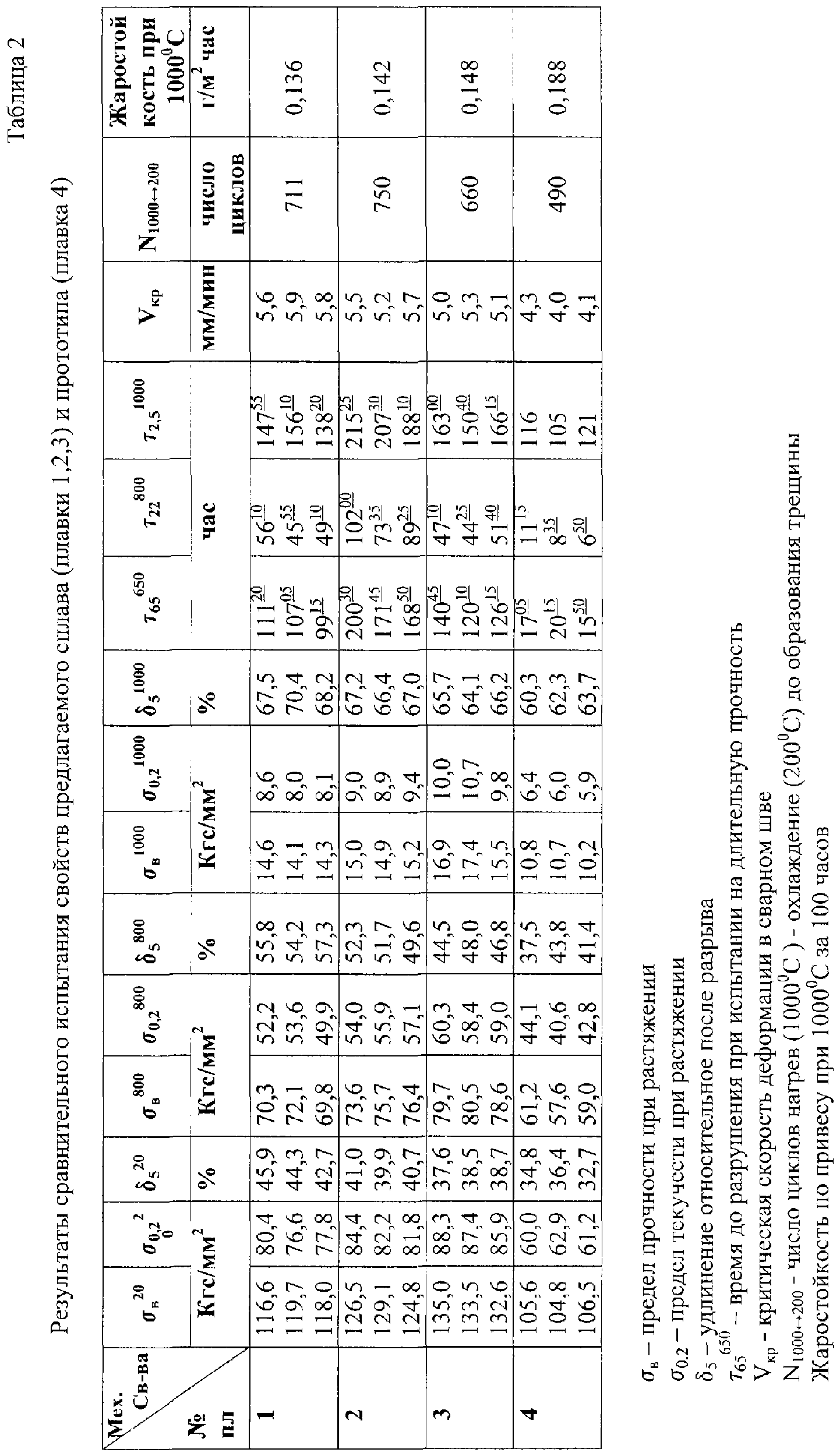

Результаты испытаний свойств, представленные в таблице 2, свидетельствуют, что предлагаемый сплав обладает высокими прочностными и пластическими свойствами как кратковременными, так и длительными, в области температур от 20 до 1000°С, существенно превышающими уровень свойств прототипа.

Предлагаемый сплав имеет лучшие, чем у прототипа показатели свариваемости (V_кр), жаростойкости и такой важнейшей для жаровых труб характеристики как термостойкость (число циклов до образования трещины).

Таким образом, применение предлагаемого сплава позволит снизить вес изделий, а также увеличить их ресурс, надежность и температуру эксплуатации, унифицировать и сократить количество сплавов, используемых в изделии.

Формула изобретения

1. Жаропрочный сплав на основе никеля, содержащий углерод, хром, молибден, алюминий, ниобий, бор, лантан, магний, отличающийся тем, что он дополнительно содержит вольфрам, ванадий и церий при следующем содержании компонентов, мас.%:

2. Изделие из жаропрочного сплава на основе никеля, отличающееся тем, что оно выполнено из жаропрочного сплава на основе никеля по п.1.
