Патент на изобретение №2284866

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2284866 (13) C2
(51) МПК

B04C5/00 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 28.12.2010 – действует

На основании пункта 3 статьи 13 Патентного закона Российской Федерации от 23 сентября 1992 г. № 3517-I патентообладатель обязуется передать исключительное право на изобретение (уступить патент) на условиях, соответствующих установившейся практике, лицу, первому изъявившему такое желание и уведомившему об этом патентообладателя и федеральный орган исполнительной власти по интеллектуальной собственности, – гражданину РФ или российскому юридическому лицу.

(21), (22) Заявка: 2004117813/15, 15.06.2004

(24) Дата начала отсчета срока действия патента:

15.06.2004

(43) Дата публикации заявки: 20.11.2005

(46) Опубликовано: 10.10.2006

(56) Список документов, цитированных в отчете о
поиске:
RU 2218213 C1, 10.12.2003. RU 2179072 C1, 10.02.2002. Краткий справочник конструктора нестандартного оборудования. /Под ред. В.И.Бакуменко. – М.: Машиностроение, 1997, т.1, с.448. SU 893352 A, 30.12.1981. Конструирование машин. Справочно-методическое пособие. /Под ред. К.В.Фролова. – М.: Машиностроение, 1994, т.2, с.68, 70, 71, 350-353, 510, 511.

Адрес для переписки:

123458, Москва, ул. Твардовского, 11, кв.92, О.С. Кочетову

(72) Автор(ы):

Кочетов Олег Савельевич (RU),
Кочетова Мария Олеговна (RU),
Ходакова Татьяна Дмитриевна (RU)

(73) Патентообладатель(и):

Кочетов Олег Савельевич (RU),
Кочетова Мария Олеговна (RU),
Ходакова Татьяна Дмитриевна (RU)

(54) СПОСОБ ИЗГОТОВЛЕНИЯ ПЫЛЕУЛОВИТЕЛЕЙ ИНЕРЦИОННОГО ТИПА, НАПРИМЕР ЦИКЛОНОВ

(57) Реферат:

Изобретение относится к технике пылеулавливания и может применяться в химической, текстильной, пищевой, легкой и других отраслях промышленности для изготовления аппаратов по очистке запыленных газов. Способ изготовления пылеуловителей заключается в том, что корпус, включающий цилиндрическую и коническую части, детали периферийного ввода газового потока, выходного патрубка очищенного газа, винтообразной поверхности крышки, выполняют из металла, а затем соединяют их между собой с помощью сварки, клепки, крепежных изделий. На поверхности деталей циклона наносят слой мягкого вибродемпфирующего материала – мастики ВД-17. Отношение толщины металла к толщине вибродемпфирующего слоя составляет 1/(2,5÷4). Технический результат: снижение виброакустической активности. 1 ил.

(56) (продолжение):

CLASS=”b560m”RU 2155283 C1, 27.08.2000. П.И.ОРЛОВ. Основы конструирования. – М.: Машиностроение, 1977, книга 3, с.229-237, 248. Энциклопедия современной техники. Конструкционные материалы. – М.: Советская энциклопедия, 1963, т.1, с.167-168. GB 1509217 A, 04.05.1978.

Изобретение относится к технике пылеулавливания и может применяться в химической, текстильной, пищевой, легкой и других отраслях промышленности для изготовления аппаратов по очистке запыленных газов.

Наиболее близким техническим решением к заявленному объекту является техническое решение по патенту России №2218213, кл. В 04 С 5/085, 2003 г.(прототип), заключающееся в том, что корпус, включающий цилиндрическую и коническую части, а также детали периферийного ввода газового потока, выходного патрубка очищенного газа, винтообразной поверхности крышки, выполняют из металла, а затем соединяют их между собой с помощью сварки, клепки, крепежных изделий.

Недостатком прототипа является сравнительно невысокая эффективность и надежность аппаратов, изготовленных для процесса пылеулавливания за счет выполнения деталей металлическими, излучающими вибрацию и шум, а также имеющих невысокую износостойкость поверхностей, взаимодействующих с движущимся газовым потоком.

Технический результат – снижение металлоемкости и виброакустической активности изготавливаемых деталей, а также повышение их износостойкости и надежности аппаратов в целом.

Это достигается тем, что в способе изготовления пылеуловителей инерционного типа, например циклонов, заключающемся в том, что корпус, включающий цилиндрическую и коническую части, а также детали периферийного ввода газового потока, выходного патрубка очищенного газа, винтообразной поверхности крышки, выполняют из металла, а затем соединяют их между собой с помощью сварки, клепки, крепежных изделий, на поверхности деталей циклона наносят слой мягкого вибродемпфирующего материала – мастики ВД-17, при этом отношение толщины металла к толщине вибродемпфирующего слоя составляет 1/(2,5…4), причем детали циклона армируют и свойства материала арматуры подбирают из условия снижения виброакустической активности циклонов.

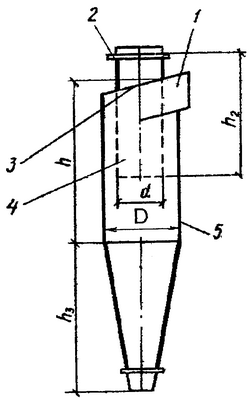

На чертеже изображен циклон, на котором реализуется предлагаемый способ его изготовления.

Циклон содержит входной патрубок 1 и выходной патрубок 2. винтообразную крышку 3, выхлопную трубу 4 и цилиндрическую часть корпуса 5.

Предлагаемый способ изготовления сухих пылеуловителей инерционного типа, например циклонов, осуществляют следующим образом.

Детали циклона изготавливают из конструкционных композиционных или полимерных материалов, например полиэтилена, капрона, полиуретана с помощью литья, штамповки, формования, а затем соединяют их между собой посредством технологических операций, присущих такого рода материалам, например склеиванием, заливкой расплавами.

Винтообразные элементы деталей циклона изготавливают способами пластической деформации, например выдавливания или накатки на оборудовании, имеющем винтообразное формообразующее движение. Винтообразные элементы деталей циклона и поверхности, контактирующие с запыленным газовым потоком наносят износостойкий слой, например способами напыления или с применением гальванического оборудования.

Детали циклона изготавливают из конструкционных материалов, а затем наносят на их поверхности слой мягкого вибродемпфирующего материала, например мастики ВД-17, соблюдая соотношение между толщиной металла и вибродемпфирующего покрытия как 1/(2,5…4).

Детали циклона изготавливают армированными или слоистыми, причем поверхности слоев, соприкасаемые с движущимся газовым потоком выполняют из материалов, обладающих повышенной износостойкостью и антифрикционными свойствами, а свойства материала арматуры подбирают из условия снижения виброакустической активности аппаратов.

Детали винтообразных поверхностей циклона изготавливают армированными путем формования или заливки винтообразных износостойких элементов в корпусные детали или крышки.

Формула изобретения

Способ изготовления пылеуловителей инерционного типа, например циклонов, заключающийся в том, что корпус, включающий цилиндрическую и коническую части, а также детали периферийного ввода газового потока, выходного патрубка очищенного газа, винтообразной поверхности крышки, выполняют из металла, а затем соединяют их между собой с помощью сварки, клепки, крепежных изделий, отличающийся тем, что на поверхности деталей циклона наносят слой мягкого вибродемпфирующего материала – мастики ВД-17, при этом отношение толщины металла к толщине вибродемпфирующего слоя составляет 1/(2,5÷4), причем детали циклона армируют и свойства материала арматуры подбирают из условия снижения виброакустической активности циклонов.

РИСУНКИ
