Патент на изобретение №2284859

(54) СПОСОБ РАЗРУШЕНИЯ МАТЕРИАЛА И МАШИНА ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ

(57) Реферат:

Изобретение предназначено для дробления материалов с различными механическими свойствами. Способ дробления материала включает его загрузку, дробление и выгрузку, в котором при загрузке материал через центральные отверстия вращающихся в противоположные стороны дисков подают в каплеобразные по форме отверстия, совместно образующие проемы изменяемой геометрической формы для обеспечения его объемного сжатия в каждом из них, а размер фракции готового продукта устанавливают величиной зазора между дисками. Машина для дробления материала содержит корпус, входной и выходной патрубки, роторы с дисками, установленными с возможностью вращения в противоположные стороны, при этом в дисках, кроме нижнего, по кругу на равноудаленном расстоянии друг от друга выполнены отверстия каплеобразной формы, а в центре дисков роторов по их оси выполнены центральные отверстия, которые сообщены с отверстиями каплеобразной формы, при этом количество отверстий каплеобразной формы не менее трех, а зазор между дисками выполнен регулируемым. Изобретение позволяет повысить эффективность дробления. 2 н. и 2 з.п. ф-лы, 6 ил.

Изобретение относится к оборудованию для разрушения, измельчения, дробления и размола материалов с различными механическими свойствами.

Из уровня техники известна дробилка, содержащая диски, вращающиеся в корпусе, в который подается материал для дробления. Диски приводятся в более равномерное дробление по сравнению с другими известными дробилками, в которых диски вращаются с одинаковой окружной скоростью (FR 2015544, 1970).

Недостатком такой дробилки является быстрый износ деталей и ограниченный гранулометрический состав частиц.

Известен дисковый рафинер, содержащий два диска, вращающихся в противоположные стороны (US 1133330, 1965).

Недостатками такого устройства является то, что оно не позволяет получить разрушение материалов с различными механическими свойствами и высокие энергозатраты.

Наиболее близким к заявленному способу является способ дробления материала, включающий его загрузку, дробление и выгрузку (RU 2044563, 1995).

Наиболее близкой к заявленной машине для дробления материала является машина, содержащая корпус, входной и выходной патрубки, роторы в виде дисков, установленных с возможностью вращения в противоположные стороны (RU 2044563, 1995).

К недостаткам такого способа и машины для дробления можно отнести низкую эффективность процесса дробления.

Задача изобретения – повышение эффективности процесса дробления.

Указанная задача достигается тем, что в предложенном способе дробления материала, включающем его загрузку, дробление и выгрузку, в котором при загрузке материал через центральные отверстия вращающихся в противоположные стороны дисков подают в каплеобразные по форме (как показано на фиг.3) отверстия, совместно образующие проемы изменяемой геометрической формы, для обеспечения его объемного сжатия в каждом из них, а размер фракции готового продукта устанавливается величиной зазора между дисками. Вращение роторов может быть асинхронным.

Указанная задача достигается тем, что машине для дробления материала способом по п.1, содержащей корпус, входной и выходной патрубки, роторы с дисками, установленными с возможностью вращения в противоположные стороны, в дисках, кроме нижнего, по кругу на равноудаленном расстоянии друг от друга выполнены отверстия каплеобразной формы, образующие многогранные проемы изменяемой геометрической формы, а в центре дисков роторов по их оси выполнены центральные отверстия, которые сообщены с отверстиями каплеобразной формы, при этом количество отверстий каплеобразной формы не менее трех, а зазор между дисками выполнен регулируемым.

Отверстия каплеобразной формы могут быть выполнены на равноудаленном расстоянии от центра и края диска.

Изобретение поясняется чертежами, где:

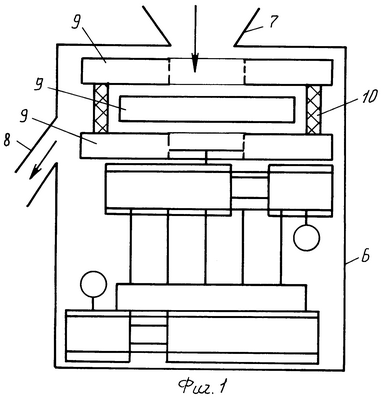

на фиг.1 – представлена кинематическая схема устройства;

на фиг.2 – схема расположения роторов;

на фиг.3 – разрез по А-А фиг.2;

на фиг.4 – разрез по В-В фиг.3;

на фиг.5 – разрез по Б-Б фиг.2;

на фиг.6 – разрез по Г-Г фиг.5.

По предложенному способу материал через загрузочный патрубок попадает в отверстия, выполненные в дисках.

В процессе вращения дисков в многогранных проемах формируются участки, образующие столб материала (фиг.2). Материал в каждом элементном проеме подвергается обжатию (сжатию) и сдвигу к эпицентру объема, при этом возникает взаимное зацепление материала и его объемное сжатие.

Материал за счет инерционных сил устремляется к периметру геометрических проемов и при этом меняет траекторию движения. Участки материала в промежуточных сечениях имеют вид треугольников. Материал обжимают в горизонтальных слоях по ярусным участкам.

Знакопеременные напряжения и объемные сжатия создают усилия, которые подвергают материал интенсивному разрушению.

Машина содержит корпус 6, входной 7 и выходной 8 патрубки, роторы с дисками 9 (фиг.1). Минимальное число роторов должно быть не менее трех.

Как пример, машина состоит из пяти роторов: 1, 2, 3, 4, 5, (фиг.2), из которых первый, третий и пятый роторы вращаются в одну сторону, а второй и четвертый роторы – в другую сторону.

В каждом диске (кроме нижнего – первого) по кругу на равноудаленном расстоянии друг от друга выполнены отверстия каплеобразной формы 12.

Причем в третьем и пятом роторе в центре диска, по его оси выполнено центральное отверстие 13, которое сообщено с отверстиями каплеобразной формы (как показано на фиг.5).

Наиболее оптимальный размер каплеобразного отверстия 1/3 от диаметра диска и его равноудаленное расположение от центра и края. Такое расположение и размер способствуют наилучшему формированию столба материала и максимальной производительности.

Машина работает следующим образом.

После загрузки через входной патрубок материал подается в отверстия, выполненные в дисках, совместно образующие вертикальные проемы изменяемой геометрической формы для обеспечения его объемного сжатия в каждом из них, которое и приводит к разрушению материала, а размер фракции готового продукта устанавливается величиной зазора между дисками. При такой конструкции роторов материал, загруженный в устройство, размельчается до нужной фракции и подается наружу. Вращение роторов, как вариант, может быть выполнено асинхронным.

Таким образом, изобретение обеспечивает:

– кратность помола, которая достигает до 100000 крат в одну стадию, при производительности от 1 кг до 50 тонн в час;

– машина может использоваться как дробилка и как мельница;

– отсутствует необходимость использования сит и грохотов для получения нужной фракции;

– готовый продукт может выпускаться с любым заданным гранулометрическим составом частиц;

– возможность разрушения одновременно сразу нескольких материалов с различными механическими свойствами, при этом продукт получается с равноусредненным гранулометрическим составом;

– энергозатраты составляют (1-9) киловатт/час на тонну;

– разрушение практически любого твердого материала;

– простота конструкции;

– расходы на эксплуатацию значительно ниже по сравнению с традиционными;

– машины не нуждаются в фундаментах, могут работать в движении.

Формула изобретения

1. Способ дробления материала, включающий его загрузку, дробление и выгрузку, в котором при загрузке материал через центральные отверстия вращающихся в противоположные стороны дисков подают в каплеобразные по форме (как показано на фиг.3) отверстия, совместно образующие проемы изменяемой геометрической формы для обеспечения его объемного сжатия в каждом из них, а размер фракции готового продукта устанавливают величиной зазора между дисками.

2. Способ по п.1, отличающийся тем, что диски вращают асинхронно.

3. Машина для дробления материала способом по п.1, содержащая корпус, входной и выходной патрубки, роторы с дисками, установленными с возможностью вращения в противоположные стороны, отличающаяся тем, что в дисках, кроме нижнего, по кругу на равноудаленном расстоянии друг от друга выполнены отверстия каплеобразной формы, образующие многогранные проемы изменяемой геометрической формы, а в центре дисков роторов по их оси выполнены центральные отверстия, которые сообщены с отверстиями каплеобразной формы, при этом количество отверстий каплеобразной формы не менее трех, а зазор между дисками выполнен регулируемым.

4. Машина по п.3, отличающаяся тем, что отверстия каплеобразной формы выполнены на равноудаленном расстоянии от центра и края диска.
