Патент на изобретение №2284849
|
||||||||||||||||||||||||||
(54) ЦЕНТРОБЕЖНЫЙ ПЫЛЕУЛОВИТЕЛЬ
(57) Реферат:
Изобретение относится к технике мокрого пылеулавливания и может применяться в химической, текстильной, пищевой, легкой и других отраслях промышленности для очистки запыленных газов. Центробежный пылеуловитель содержит корпус, шламосборник, патрубок для ввода запыленного газа, патрубок для выхода очищенного газа, оросительное устройство. В центральной части корпуса расположен полый перфорированный стержень, соединенный с оросительным устройством, по поверхности которого также стекает водяная пленка и который одновременно служит направляющим элементом крутки газового потока. При этом отношение диаметра аппарата D к межосевому расстоянию H2 между входным и выходным патрубками находится в оптимальном интервале величин: D/H2=0,18…0,19, а отношение диаметра аппарата D к высоте аппарата H1 находится в оптимальном интервале величин: D/H1=0,13…0,14. Технический результат – повышение эффективности и надежности процесса пылеулавливания. 2 з.п. ф-лы, 1 ил.
Изобретение относится к технике мокрого пылеулавливания и может применяться в химической, текстильной, пищевой, легкой и других отраслях промышленности для очистки запыленных газов. Наиболее близким техническим решением к заявляемому объекту является газопромыватель, известный из книги А.А.Русанова. Справочник по пыле- и золоулавливанию. М.: Энергоатомиздат, 1983 г., стр.112, рис.4.36 (прототип), содержащий корпус, шламосборник, патрубок для ввода запыленного газа, патрубок для выхода очищенного газа, оросительное устройство. Недостатком прототипа является сравнительно невысокая эффективность процесса пылеулавливания. Технический результат – повышение эффективности и надежности процесса пылеулавливания. Это достигается тем, что в центробежном пылеуловителе, содержащем корпус, шламосборник, патрубок для ввода запыленного газа, патрубок для выхода очищенного газа, оросительное устройство, оросительное устройство дополнительно содержит полый перфорированный стержень, размещенный соосно в центре корпуса, причем отношение диаметра аппарата D к межосевому расстоянию H2 между входным и выходным патрубками находится в оптимальном интервале величин: D/H2=0,18…0,19, а отношение диаметра аппарата D к высоте аппарата H1 находится в оптимальном интервале величин: D/H1=0,13…0,14. На чертеже изображен общий вид центробежного пылеуловителя. Центробежный пылеуловитель содержит корпус 1, шламосборник 4, патрубок 3 для ввода запыленного газа, патрубок 2 для выхода очищенного газа с улиточным раскручивателем, оросительное устройство 5 с подводом форсунок 6. Оросительное устройство дополнительно содержит полый перфорированный стержень 7, размещенный соосно в центре корпуса. Отношение диаметра аппарата D к межосевому расстоянию H2 между входным и выходным патрубками находится в оптимальном интервале величин: D/H2=0,18…0,19. Отношение диаметра аппарата D к высоте аппарата H1 находится в оптимальном интервале величин: D/H1=0,13…0,14. Центробежный пылеуловитель работает следующим образом. Запыленный газовый поток поступает в корпус 1 через тангенциальный ввод 3 запыленного газового потока и встречает на своем пути водяную пленку, стекающую по стенкам корпуса 1 из оросительного устройства. В центральной части корпуса расположен полый перфорированный стержень 7, соединенный с оросительным устройством, по поверхности которого также стекает водяная пленка, и который одновременно служит направляющим элементом крутки газового потока. В результате этого поверхность контакта газовой фазы с пленкой жидкости увеличивается и производительность аппарата увеличивается. Предлагаемый аппарат может быть применен для очистки от тонкой фракции пыли и увлажнения воздуха в вентиляционных установках и установках кондиционирования воздуха, а также при улавливании туманов, хорошо растворимой пыли, а также при совместном протекании процессов пылеулавливании, охлаждения газов и их абсорбции. Эффективность предлагаемой конструкции аппарата увеличивается за счет большей поверхности газожидкостной взвеси, путем применения полого перфорированного стержня, и составляет в вышеуказанных процессах и при улавливании пылевых частиц размером больше 5 мкм порядка 95%…97%.
Формула изобретения
1. Центробежный пылеуловитель, содержащий корпус, шламосборник, патрубок для ввода запыленного газа, патрубок для выхода очищенного газа, оросительное устройство, отличающийся тем, что в центральной части корпуса расположен полый перфорированный стержень, соединенный с оросительным устройством, по поверхности которого также стекает водяная пленка, и который одновременно служит направляющим элементом крутки газового потока. 2. Центробежный пылеуловитель по п.1, отличающийся тем, что отношение диаметра аппарата D к межосевому расстоянию H2 между входным и выходным патрубками находится в оптимальном интервале величин D/H2=0,18…0,19. 3. Центробежный пылеуловитель по п.1, отличающийся тем, что отношение диаметра аппарата D к высоте аппарата H1 находится в оптимальном интервале величин D/H1=0,13…0,14.

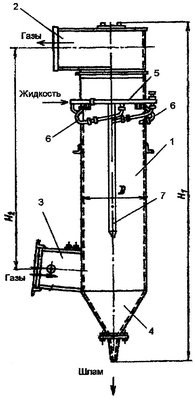

РИСУНКИ
|
||||||||||||||||||||||||||
