Патент на изобретение №2284797
|
||||||||||||||||||||||||||
(54) ИСКУССТВЕННЫЙ ХРУСТАЛИК ГЛАЗА
(57) Реферат:
Изобретение относится к области офтальмохирургии. Данный искусственный хрусталик глаза содержит гаптическую и оптическую части. При этом гаптическая часть выполнена в виде прозрачного диска, снабженного трапецеидальной прорезью. Большее основание трапеции обращено к основанию диска и снабжено отверстиями по периферии. Оптическая часть выполнена в виде продольной клинообразной пластины, укрепленной в трапецеидальной прорези гаптической части с возможностью возвратно-поступательного движения вдоль оси симметрии прозрачного диска. Клинообразная пластина содержит установочные отверстия. Использование данного изобретения позволит проводить интраокулярную дозированную коррекцию отклонения светового потока к нужной зоне клеток сетчатой оболочки. 2 ил.
Изобретение относится к области офтальмохирургии. Известен искусственный хрусталик глаза по патенту РФ №2058762, МКИ А 61 F 2/16. Искусственный хрусталик глаза используется для коррекции зрения при поражении центрального отдела сетчатки. Сущность изобретения: оптическая часть искусственного хрусталика глаза выполнена составной из двух плосковыпуклых линз, соединенных плоскими поверхностями, при этом оптические оси этих линз смещены относительно друг друга. Однако вышеуказанная конструкция имеет существенный недостаток: она не обеспечивает интраокулярную дозированную коррекцию отклонения светового потока к нужной зоне клеток сетчатой оболочки. Техническая задача, решаемая изобретением – интраокулярная дозированная коррекция отклонения светового потока к нужной зоне клеток сетчатой оболочки. Указанная техническая задача решается тем, что в искусственном хрусталике глаза, содержащем гаптическую часть, выполненную в виде прозрачного диска, снабженного трапецеидальной прорезью, большее основание трапеции обращено к основанию диска и снабжено отверстиями по периферии, а оптическая часть выполнена в виде продольной клинообразной пластины, укрепленной в трапецеидальной прорези гаптической части с возможностью возвратно-поступательного движения вдоль вертикальной оси симметрии прозрачного диска, причем клинообразная пластина содержит установочные отверстия. Предложенное изобретение поясняется чертежами. Фиг.1 – вид сверху на ИХГ. Фиг.2 – фронтальный разрез ИХГ. Искусственный хрусталик глаза (ИХГ) выполнен следующим образом. Он содержит гаптическую 1 и оптическую часть 2 (фиг.1). Гаптическая часть 1 выполнена в виде прозрачного диска 3, снабженного трапецеидальной прорезью 4. Большее основание прорези 4 обращено к основанию диска 3 и снабжено отверстиями 5 по периферии (фиг.2). Оптическая часть 2 выполнена в виде продольной клинообразной пластины (фиг.1). Продольная клинообразная пластина 6 укреплена в трапецеидальной прорези 4 (фиг.2) гаптической части с возможностью возвратно-поступательного движения вдоль симметрии прозрачного диска 3. Клинообразная пластина 6 содержит установочные отверстия 7 (фиг.1). Отверстия 5 (фиг.1) предназначены для поворота диска 3. Установочные отверстия 7 предназначены для перемещения пластины 6. ИХГ работает следующим образом. Первоначально оптическая часть 2 устанавливается таким образом, что ее центр совпадает с центром диска 1. После имплантации возможна децентрация оптической части. Необходимо устранить децентрацию путем смещения центра оптической части 2 в необходимом направлении. Смещение оптической части 2 производится путем передвижения пластины 6 посредством взаимодействия инструмента офтальмохирурга с отверстиями 7 и смещения пластины 6 внутри трапецеидальной прорези 4 диска 1. Кроме того, при помощи отверстий 5 возможен поворот диска 1 на требуемый угол. Таким образом, вышеуказанными действиями возможно обеспечить интраокулярную дозированную коррекцию отклонения светового потока к нужной зоне клеток сетчатой оболочки
Формула изобретения
Искусственный хрусталик глаза, содержащий гаптическую и оптическую части, отличающийся тем, что он содержит гаптическую часть, выполненную в виде прозрачного диска, снабженного трапециидальной прорезью, большее основание трапеции обращено к основанию диска и снабжено отверстиями по периферии, а оптическая часть выполнена в виде продольной клинообразной пластины, укрепленной в трапециидальной прорези гаптической части с возможностью возвратно-поступательного движения вдоль оси симметрии прозрачного диска, причем клинообразная пластина содержит установочные отверстия.

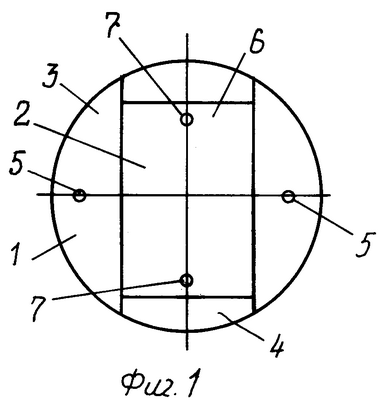

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 22.09.2007
Извещение опубликовано: 27.02.2009 БИ: 06/2009
NF4A – Восстановление действия патента СССР или патента Российской Федерации на изобретение
Дата, с которой действие патента восстановлено: 27.02.2009
Извещение опубликовано: 27.02.2009 БИ: 06/2009
|
||||||||||||||||||||||||||
