Патент на изобретение №2284739

(54) ЖИЛЕТ ЗАЩИТНЫЙ ДЛЯ РАБОТНИКОВ СЕЛЬСКОХОЗЯЙСТВЕННОГО ПРОИЗВОДСТВА

(57) Реферат:

Изобретение относится к средствам индивидуальной защиты работников сельскохозяйственного производства. Жилет защитный для работников сельскохозяйственного производства состоит из тканевой подкладки, соединенной с защитной оболочкой. В тканевой подкладке закреплены упругие каркасные стойки посредством фиксаторов на поясном ремне, а защитная оболочка крепится на упругих каркасных стойках и выполнена в виде связанных между собой колец. В качестве материала колец использована нержавеющая сталь или полимерные материалы, например арамидное волокно. Изобретение обеспечивает повышение степени защиты и упрощение конструкции. 2 ил.

Изобретение относится к средствам индивидуальной защиты работников сельскохозяйственного производства.

Наиболее близким техническим решением к заявляемому объекту является жилет защитный по а.с. СССР №1799450, F 41 Н 1/02, 1990 г., состоящий из тканевой подкладки, соединенной с защитной оболочкой.

Недостатками известного устройства являются сравнительно невысокая степень защиты из-за тканевой основы, а также сложность конструкции.

Технический результат изобретения – повышение степени защиты и упрощение конструкции.

Это достигается тем, что в жилете защитном для работников сельскохозяйственного производства, состоящим из тканевой подкладки, соединенной с защитной оболочкой, в тканевой подкладке закреплены упругие каркасные стойки посредством фиксаторов на поясном ремне, а защитная оболочка крепится на упругих каркасных стойках и выполнена в виде связанных между собой колец, в качестве материала которых использована нержавеющая сталь или полимерные материалы, например арамидное волокно.

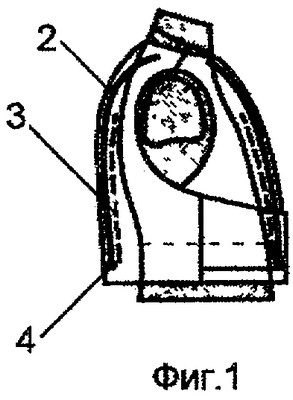

На фиг.1 изображена профильная проекция предлагаемого защитного жилета, а на фиг.2 – фронтальная.

Жилет защитный для работников сельскохозяйственного производства состоит из тканевой подкладки 1, в которой закреплены упругие каркасные стойки 2 посредством фиксаторов 4 на поясном ремне. Защитная оболочка 3 крепится на упругих каркасных стойках 2 и выполнена в виде связанных между собой колец, в качестве материала которых использована нержавеющая сталь или полимерные материалы, например арамидное волокно. Защитная оболочка 3 может быть закреплена на каркасных стойках 2 по всей площади торса человека-оператора, включая и плечевые суставы, и кисти рук (на чертеже не показано).

Жилет защитный для работников сельскохозяйственного производства осуществляет защиту человека-оператора от внезапных ударов со стороны крупного рогатого скота. Выполнение каркасных стоек 2 упругими позволяет сдемпфировать удар (сделать его упругим), а защитная оболочка 3 предотвратит ранение кожного покрова человека.

Использование предлагаемого устройства существенно повысит безопасность технологических операций и процессов работников сельскохозяйственного производства.

Формула изобретения

Жилет защитный для работников сельскохозяйственного производства, состоящий из тканевой подкладки, соединенной с защитной оболочкой, отличающийся тем, что в тканевой подкладке закреплены упругие каркасные стойки посредством фиксаторов на поясном ремне, а защитная оболочка крепится на упругих каркасных стойках и выполнена в виде связанных между собой колец, в качестве материала которых использована нержавеющая сталь или полимерные материалы, например арамидное волокно.

РИСУНКИ
