Патент на изобретение №2284690

(54) ДОИЛЬНЫЙ СТАКАН

(57) Реферат:

Изобретение относится к сельскому хозяйству и может быть использовано в доильных аппаратах. Доильный стакан содержит размещенную в корпусе сосковую трубку с присоском с образованием межстенной и подсосковой камер. Присосок имеет две эластичные перегородки, расположенные по обе стороны от центрального отверстия сосковой трубки и соединенные с внутренней поверхностью присоска по периметру с образованием двух изолированных камер. Перегородки соединены посредством гофр с верхним и нижним основаниями присоска по всей их длине. Обе изолированные камеры сообщены с межстенной камерой. При доении доильный стакан надежно удерживается на соске и обеспечивает более полное выдаивание молока. 2 ил.

Изобретение относится к конструированию машин для доения, в частности к стаканам доильных аппаратов.

Известен доильный стакан, включающий корпус, сосковую трубку с гофрированным присоском с герметичной полостью, отверстием связанной с межстенной камерой доильного стакана [1] – аналог.

Недостатком доильного стакана является слабая удерживающая способность на сосках. Когда вакуум поступает в полость гофрированного присоска, он деформируется, что ведет к увеличению центрального отверстия присоска, от чего нарушается герметичность подсосковой камеры, особенно у коров с сосками малого диаметра. Воздух из атмосферы засасывается внутрь, что ведет к снижению вакуума в подсосковой камере с возможным спадением доильного стакана с сосков. Поступающий воздух в доильный стакан также загрязняет получаемое молоко.

Известен доильный стакан, содержащий корпус с размещенной в нем сосковой резиной с выступами на внутренней поверхности, образующей в рабочем положении герметичную полость в области присоска [патент РФ №2206983, A 01 J 5/08].

Данная форма присоска с расширением в сторону основания вымени не обеспечивает герметизацию сосковой трубки с соском. Воздух проникает внутрь под соском, ухудшая качество молока, особенно к концу доения, когда соски вытягиваются. К тому же выступы сосковой резины при доении натирают поверхности сосков. А также выступы затрудняют качественную промывку сосковой резины после доения.

Известны двухкамерные доильные стаканы, включающие корпус, размещенную в нем сосковую трубку с присоском с образованием межстенной и подсосковой камер [2] – прототип.

Недостатком подобных доильных стаканов является то, что они обладают низкой стимулирующей способностью молокоотдачи при доении. Массаж проводится самого соска, но отсутствует массаж основания соска, где сосредоточено большое количество нервных окончаний. К тому же при такте массажа возможно спадание стакана с сосков. С наступлением такта массажа первоначально происходит смыкание стенок сосковой трубки под соском, что приводит к выталкиванию соска вымени из сосковой трубки.

Задача, на решение которой направлено изобретение, заключается в создании исполнительного механизма доильного аппарата, обеспечивающего полную отдачу молока животными и снижающего затраты труда при доении.

Технический результат от использования изобретения заключается в стимулировании молокоотдачи при надежном удерживании стаканов на сосках, обеспечивающих более полное выдаивание молока у животных.

Технический результат достигается тем, что в доильном стакане, содержащем размещенную в корпусе сосковую трубку с присоском с образованием мсжстенной и подсосковой камер, присосок снабжен двумя эластичными перегородками, расположенными по обе стороны от центрального отверстия сосковой трубки и соединенными с внутренней поверхностью присоска по периметру с образованием двух изолированных камер, сообщенных с межстенной камерой, при этом перегородки соединены с верхним и нижним основаниями присоска посредством гофр по всей их длине.

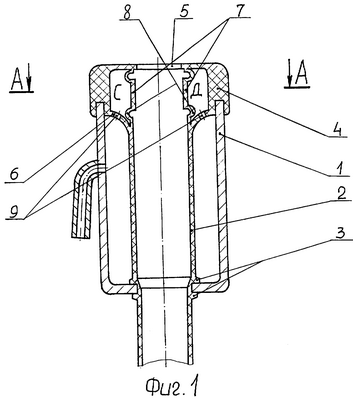

На фиг.1 изображен продольный разрез предлагаемого доильного стакана; на фиг.2 – разрез А-А фиг.1.

Доильный стакан состоит из корпуса 1, внутри которого закреплена трубка 2 с помощью кольцевого буртика 3 и присоска 4. Присосок 4 сверху содержит центральное отверстие 5, а снизу основание 6, к которому примыкает сосковая трубка 2. Внутри присоска 4 по обе стороны от отверстия сосковой трубки закреплены две эластичные перегородки 7. Верхняя и нижняя части эластичных перегородок 7, обращенные соответственно к верхнему основанию с центральным отверстием 5 и к нижнему основанию 6, закреплены с ними посредством гофр 8. При этом образуются две изолированные камеры С и Д, сообщенные отверстиями 9 с межстенной камерой доильного стакана.

Доильный стакан работает следующим образом. Подключив доильный стакан к коллектору, пульсатору и источнику вакуума, его надевают на сосок вымени животного. Вакуум при этом поступает под сосок и в полость присоска 4 возле соска. С двух сторон в присоске 4 к соску примыкают эластичные перегородки 7, а с других в направлении параллельно перегородкам 7 за счет перепада давлений в теле соска и вакуума снаружи, сосок раздувается. Это способствует надежному удерживанию доильного стакана на соске. При подаче вакуума в межстенную камеру и соответственно в камеры С и Д присоска 4 наступает такт сосания и идет молоковыведение у животного аналогично обычному двухкамерному стакану.

При переключении пульсатора в межстенную камеру и соответственно в камеры С и Д поступает воздух атмосферного или избыточного давления. От возникшего перепада давлений эластичные перегородки 7 прогибаются навстречу друг другу, при этом гофры 8 позволяют свободно перемещаться перегородкам 7. От прогиба эластичных перегородок 7 сжимается сосок у основания, при этом в противоположные стороны от действия сжимающих усилий тело соска может перемещаться, что способствует безболезненному пережатию соска. Чем выше вакуум в присоске 4 возле соска, тем больше будет прогиб перегородок 7 и усилие сжатия соска. При необходимости для этой цели можно отдельно подавать вакуум в присосок 4 в пространство С и Д между перегородками 7. Это будет способствовать пережатию канала соска, связывающего с цистерной четверти вымени, и исключать поступление молока из соска обратно в цистерну вымени. Одновременно со сжатием соска у основания происходит сжатие всего тела соска от смыкания стенок сосковой трубки 2. Наступает такт массажа.

После переключения пульсатора и подачи им вакуума стенки сосковой трубки 2 и эластичных перегородок 7 возвращаются в первоначальное положение, чему способствуют упругие свойства материала.

Итак, в процессе молоковыведения происходит одновременный массаж как самого соска, так и его основания, где находится наибольшее количество нервных окончаний. Это стимулирует процесс молокоотдачи у животных и обеспечивает более полное выдаивание молока. Сжатие соска у основания, при смыкании стенок сосковой трубки доильного стакана под соском способствует надежному его удерживанию на соске. К тому же массаж соска дополнительно у основания может сократить время ручного преддоильного массажа, что уменьшает затраты ручного труда.

Источники информации

1. Патент РФ №2215408, МКИ 7 А 01 15/08, опубл. 10.11.2003. Бюл. №31.

2. Королев В.Ф. Доильные машины. – М.: Машиностроение, 1969, 279 с. – прототип.

Формула изобретения

Доильный стакан, содержащий размещенную в корпусе сосковую трубку с присоском с образованием межстенной и подсосковой камер, отличающийся тем, что присосок снабжен двумя эластичными перегородками, расположенными по обе стороны от центрального отверстия сосковой трубки и соединенными с внутренней поверхностью присоска по периметру, с образованием двух изолированных камер, сообщенных с межстенной камерой, при этом перегородки с верхним и нижним основаниями присоска соединены посредством гофр по всей их длине.
