Патент на изобретение №2284505

(54) ПРИБОР ДЛЯ АНАЛИЗА СЛЕДОВЫХ КОЛИЧЕСТВ ТОКСИЧНЫХ ВЕЩЕСТВ В МАТЕРИАЛАХ СПЕЦОДЕЖДЫ

(57) Реферат:

Изобретение относится к измерительной технике. Прибор, включающий образец исследуемой спецодежды и блоки освещения и регистрации, дополнительно содержит блок охлаждения, на поверхности которого при достижении температуры конденсации появляется влага из исследуемого образца материала. Блок освещения представляет собой металлический корпус, в окошко которого вмонтирована кварцевая линза и фотодиод, генерирующий ультрафиолетовый свет, а блок регистрации состоит из металлического корпуса и ультрафиолетового фильтра, сигнал от которого регистрируется с помощью жидкокристаллического индикатора. Технический результат – повышение точности определения следовых количеств токсичных веществ в материалах средств индивидуальной защиты. 1 ил.

Изобретение относится к приборам для анализа следовых количеств токсичных веществ в материалах средств индивидуальной защиты работников производств, связанных с обращением токсичных веществ.

Наиболее близким техническим решением к заявляемому объекту является прибор для анализа вредных веществ, содержащий исследуемый объект и блоки регистрации, известный из книги: Безопасность жизнедеятельности под общ. ред. С.В.Белова, М.: Высшая школа, 1999, стр.213, рис.4.14 (прототип).

Недостатком известного устройства является сравнительно невысокая степень определения следовых количеств токсичных веществ в материалах средств индивидуальной защиты, а также сложность конструкции.

Технический результат предлагаемого изобретения – повышение точности определения следовых количеств токсичных веществ в материалах средств индивидуальной защиты.

Это достигается тем, что прибор для анализа следовых количеств токсичных веществ в материалах спецодежды, включающий образец исследуемой спецодежды и блоки освещения и регистрации, дополнительно содержит блок охлаждения, на поверхности которого при достижении температуры конденсации появляется влага из исследуемого образца материала, блок освещения представляет собой металлический корпус, в окошко которого вмонтирована кварцевая линза и фотодиод, генерирующий ультрафиолетовый свет, а блок регистрации интенсивности свечения состоит из металлического корпуса и ультрафиолетового фильтра, сигнал от которого регистрируется с помощью жидкокристаллического индикатора, при этом блок регистрации выполнен с возможностью регистрации интенсивности свечения.

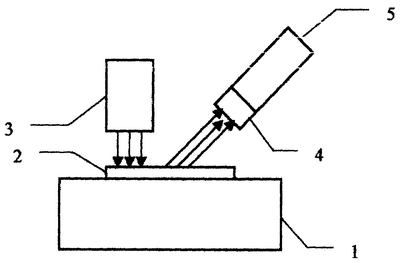

На чертеже изображена схема прибора для анализа следовых количеств токсичных веществ в материалах спецодежды.

Прибор для анализа следовых количеств токсичных веществ в материалах спецодежды состоит из блока охлаждения 1, представляющего собой элемент Пельтье, на поверхности которого при достижении температуры конденсации появляется влага из исследуемого образца материала 2. Блок освещения 3 представляет собой металлический корпус, в окошко которого вмонтирована кварцевая линза и фотодиод, генерирующий ультрафиолетовый свет. Блок регистрации 5 состоит из металлического корпуса и фильтра 4 марки УФС-6, сигнал от которого регистрируется с помощью жидкокристаллического индикатора.

Прибор для анализа следовых количеств токсичных веществ в материалах спецодежды работает следующим образом.

В процессе работы с применением токсичных веществ происходит не только поверхностное загрязнение спецодежды, но и накопление их в материалах за счет сорбционных процессов. Присутствующие в материалах остаточные количества токсичных веществ могут проявлять себя в конденсате паров и влаги из материала при облучении ультрафиолетовым светом яркой фотолюминесценцией. Таким образом, использование прибора позволяет сделать выводы о состоянии спецодежды и соответственно о необходимости ее дезактивации или списания, если после проведения обработок в структуре материала обнаруживается устойчивое загрязнение.

Предлагаются два варианта прибора – для визуального определения, когда фотолюминесценция определяется по наличию свечения любой интенсивности в области сине-зеленой части видимого спектра, и с помощью блока регистрации интенсивности свечения с выводом информации на цифровое табло.

Формула изобретения

Прибор для анализа следовых количеств токсичных веществ в материалах спецодежды, включающий образец исследуемой спецодежды и блоки освещения и регистрации, отличающийся тем, что он дополнительно содержит блок охлаждения, на поверхности которого при достижении температуры конденсации появляется влага из исследуемого образца материала, блок освещения представляет собой металлический корпус, в окошко которого вмонтирована кварцевая линза и фотодиод, генерирующий ультрафиолетовый свет, а блок регистрации состоит из металлического корпуса и ультрафиолетового фильтра, сигнал от которого регистрируется с помощью жидкокристаллического индикатора, при этом блок регистрации выполнен с возможностью регистрации интенсивности свечения.

РИСУНКИ
